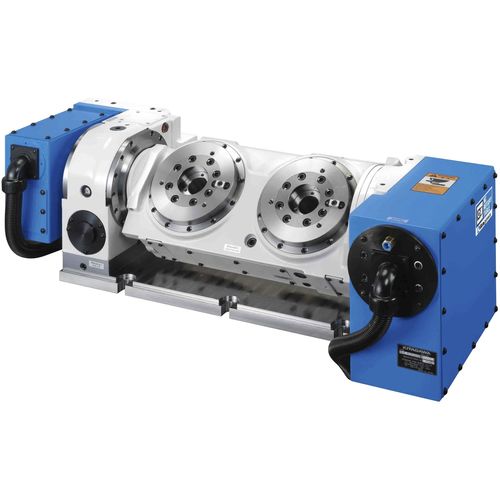

TW2180 Поворотный стол с двумя шпинделями

Поворотный стол наклонного типа с высокой силой зажима. Подходит для обработки по 4-й и 5-й осям.

Технические характеристики

• Угол наклона: -110°~+110°
• Диаметр приводки на лицевой панели (мм): Ø65H7
• Диаметр сквозного отверстия шпинделя (мм): Ø40
• Расстояние между осями (мм): 250
• Высота центра под прямым углом на поверхности стола (мм): 200
• Зажим метод:
• Ось вращения: Пневматический
• Ось наклона: Пневмо-гидравлический
• Зажимной момент (Нм для пневматики 0,5 МПа):
• Ось вращения: 400
• Ось наклона: 800
• Приведенная инерция оси двигателя (кг.м²):
• Ось вращения: 0,000383
• Ось наклона: 0,00035
• Серводвигатель (для спецификации FANUC): iF 2/5000
• Передаточное число:
• Вращение: 1/90
• Наклон: 1/180
• Макс. скорость шпинделя (спецификация FANUC):
• Вращение: 33,3 об/мин
• Наклон: 16,6 об/мин
• Допустимая рабочая инерция (кг.м²): 0,12
• Точность индексации (сек):
• Вращение: 30
• Наклон: 60
• Повторяемость (сек): 4
• Вес (кг): 247

Другие характеристики

Работа: пневматическая

Конфигурация: наклон, наклонный

Применение: для обрабатывающих центров

• NC
• вращающийся
• с гидравлическим зажимом
• с пневматическим зажимом
• 5-осевой
• многошпиндельный
• пневматический

Диаметр: 180 мм (7 дюймов)
