КОНЦЕПЦИЯ МАШИНЫ

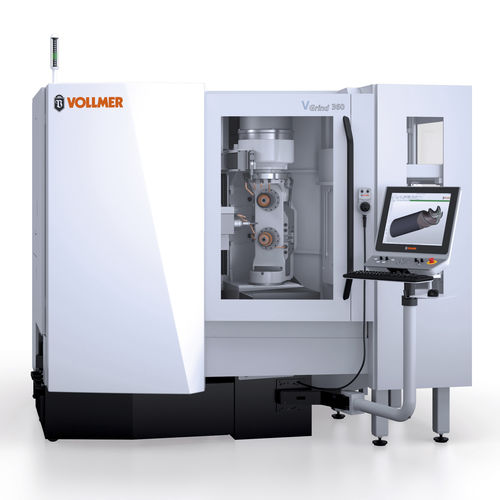

Точность и эффективность в квадрате. VGrind 360E, первый в мире шлифовальный станок с двумя вертикально расположенными шлифовальными шпинделями, устанавливает новые стандарты.

Пятиосевой шлифовальный станок с ЧПУ с инновационной кинематикой. Короткие ходы по линейным осям и диапазон поворота для повышения эффективности и точности производства.

Два шлифовальных шпинделя, расположенные один над другим, комплект шлифовальных кругов которых расположен в точке поворота оси C, обеспечивают высокоточные результаты шлифования.

Инновационная концепция стенки с высочайшей возможной жесткостью и отличным демпфированием благодаря полимерному бетону. Вертикальное расположение шпинделя решает известные проблемы, связанные с неподвижными и плавающими подшипниками.

Эффективная концепция охлаждения двигателя и шпинделя для более высокой термической стабильности, долговечности и точности. Оба шлифовальных шпинделя могут быть загружены различными инструментами.

ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

• Подборщик: Встроенный подборщик, вмещающий до 40 заготовок, в зависимости от диаметра.
• Люнет: Стабильный, гибко регулируемый люнет с автоматическим ходом обеспечивает оптимальные результаты шлифования длинных заготовок.
• Линейные шкалы: Еще большая точность благодаря определению положения осей.
• Дисковая игла: Измерение инструмента и контроль износа внутри станка.

ПРИМЕНЕНИЕ

VGrind 360E предназначен для заточки и мелкосерийного производства твердосплавных сверл и фрез диаметром до 100 мм. Результатом является высокий уровень производительности и точности, а также непревзойденное соотношение цены и качества.

Технические характеристики

Характеристики

• Тип: наружный цилиндрический
• Применение: резка инструмент, сверло
• Тип управления: ЧПУ, автоматический
• Другие характеристики: прямой привод, высокоточный, высокопроизводительный, 5-осевой
• Скорость шпинделя: Макс. 6500 об/мин (40841 рад.мин^-1)
• Мощность: Макс. 10 кВт (13,6 л.с.)
• Расстояние между центрами: Макс. 450 мм (18 дюймов)
• Перемещение по оси X: Макс. 350 мм (14 дюймов)
