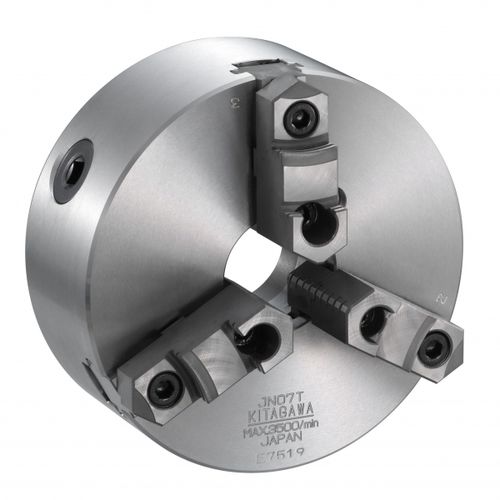

Описание продукта

Высокая стандартная точность захвата 0,01 мм или менее благодаря сформированным губкам, захватывающим испытательный стержень. Подходит для перемещения заготовок с помощью контршпинделя. Низкая центробежная сила на высоких скоростях. Взаимозаменяемы с B210, BB210 и QJR10. Могут поставляться дополнительные специальные запатентованные Т-образные гайки для обеспечения повторяемости 0,01 мм или меньше даже после замены кулачков, что значительно сокращает время наладки. Патроны изготовлены из высококачественной легированной стали. Трехкулачковые клиновые патроны обеспечивают до 20 % большую скорость, усилие захвата и размер отверстия по сравнению с обычными патронами.

Технические характеристики

• Сквозное отверстие (мм): 81
• Ход челюсти (диаметр мм): 8,8
• Ход плунжера (мм): 19
• Макс. тяговое усилие на тяговом стержне: 49 кН, 4997 кгс
• Вес: 35,8 кг
• Момент инерции: 0,32 кг.м²
• Соответствующий цилиндр: SR1781 / SS1881K
• Максимальное давление: 3,5 МПа (35,7 см²) / 3,2 МПа (32,6 см²)
• Соответствующий мягкий верхний захват: SB10B1

Количество челюстей: 3 челюсти

Другие характеристики: сквозное отверстие, сталь, сплав, заготовка

Скорость вращения: 4500 об/мин (28274,33 рад.мин^-1)

Усилие захвата: 123 кН

Внешний диаметр: 254 мм (10 дюймов)
