Цифровой осциллограф Rigol DS1074Z-S Plus 70 МГц с 4 каналами и 16 цифровыми каналами + полоса пропускания 25 МГц с 2 каналами источника сигнала

Описание Цифровой осциллограф Rigol DS1074Z-S Plus 70 МГц

• Аналоговая полоса пропускания 70 МГц
• Всего 4 аналоговых канала
• Возможность расширения до 16 цифровых каналов с дополнительной модернизацией
• Включает БЕСПЛАТНЫЙ пакет программного обеспечения BND-MSO/DS1000Z
  • AT-DS1000Z — расширенная опция запуска
  • MEM-DS1000Z — обновление глубины памяти
  • REC-DS1000Z – запись формы сигнала в реальном времени и опция реле
  • SA-DS1000Z – опция анализа последовательной шины

DS1074Z-S Plus – это высококачественный 4-канальный 70 МГц осциллограф. Поскольку это модель ‘S’, он поставляется со встроенным 2-канальным 25 МГц генератором сигналов. Этот осциллограф также включает в себя 7′ WVGA цветной дисплей с градацией интенсивности для удобства просмотра. DS1074Z-S Plus имеет легкодоступную кнопку управления источником и 4 легкодоступных аналоговых порта канала. Благодаря ведущей в отрасли памяти 12 Мт (с возможностью расширения до 24 Мт) и скорости захвата формы сигнала до 30 000 осциллограмм/с, DS1074Z-S Plus является отличным решением практически для любого приложения.

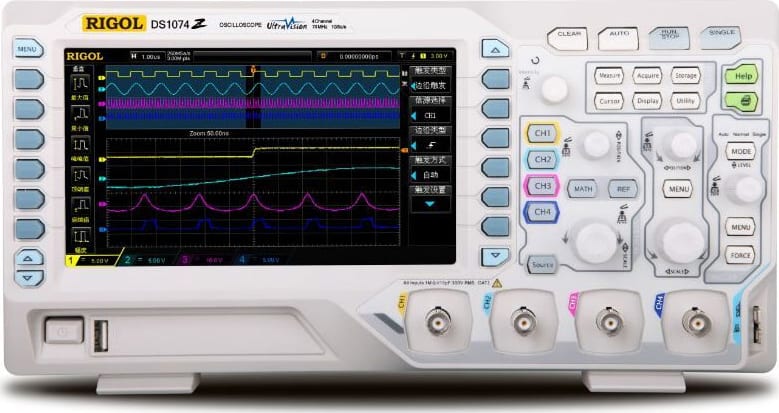

*Показанное изображение с дополнительным комплектом расширения MSO: RPL1116

Что делает ‘Plus’ таким особенным?

Новый Rigol DS1074Z-S Plus теперь оснащен цифровым логическим соединением рядом с портом USB. Просто купив пакет обновления MSO, пользователи теперь получат эквивалент осциллографов Rigol’s MSO. Это подключение позволяет пользователям разблокировать дополнительные 16 цифровых каналов на своем осциллографе.

Что означает ‘S’?

Во всех моделях -S серии DS1000Z компания Rigol добавила встроенный 2-канальный генератор сигналов частотой 25 МГц.

UltraVision

Инновационная технология UltraVision Rigol’s обеспечивает более глубокую глубину памяти в стандартной комплектации 12 Мт и может быть модернизирована до 24 Мт (при покупке MEM-DS1000Z). DS1104Z-S Plus также обеспечивает возможность быстрой фокусировки на определенной части записанной формы сигнала.

Полная видимость

Большой дисплей 7′ DS1104Z-S Plus с разрешением 800 X 480 пикселей позволяет просматривать все каналы на одном экране. Это обеспечивает лучшее удобство использования и более эффективный анализ.

Сверхбыстрая частота дискретизации

Компания Rigol предоставила серии DS1000z возможность захватывать до 30 000 форм сигналов в секунду. В сочетании с 12 Мвыб. памяти и частотой дискретизации 1 Гвыб./с это делает его отличным осциллографом практически для любого применения.

Дополнительная запись формы сигнала

Компания Rigol сделала запись формы сигнала доступной опцией для всех пользователей с помощью простой покупки опции программного обеспечения DS1000Z-REC. Это позволяет пользователям возвращаться и анализировать предыдущие данные.

Многоуровневый дисплей с градацией интенсивности

Эта функция дает пользователям возможность фокусироваться и визуально определять частоту событий с течением времени.

Расширенные параметры запуска

Для повышения гибкости линейки DS1000Z компания Rigol добавила возможность покупки и усовершенствования функции запуска. Сюда входят такие параметры запуска, как RS232/URAT, I2C, SPI, Runt, Windows, Nth Edge, Delay, Time Out. Эту опцию можно приобрести под номером продукта AT-DS1000Z.

Опции анализа последовательной шины

Приобретая опцию анализа последовательной шины SA-DS1000Z, пользователи могут проверять, декодировать и просматривать RS232/URAT, I2C, SPI.

Расширенные расчеты сигналов

Rigol интегрировала расширенную систему формул, предназначенных для решения сложных расчетов сигналов.

Функция теста по маске

Эта тестовая функция позволяет пользователю тестировать сигнал по принципу «прошел или не прошел», что позволяет легко устранять неполадки во многих приложениях.

Параметры автоматического измерения

Серия осциллографов DS1000Z способна автоматически измерять и записывать в пределах 5 установленных параметров. Она также выполнит статистический анализ каждого установленного параметра.
