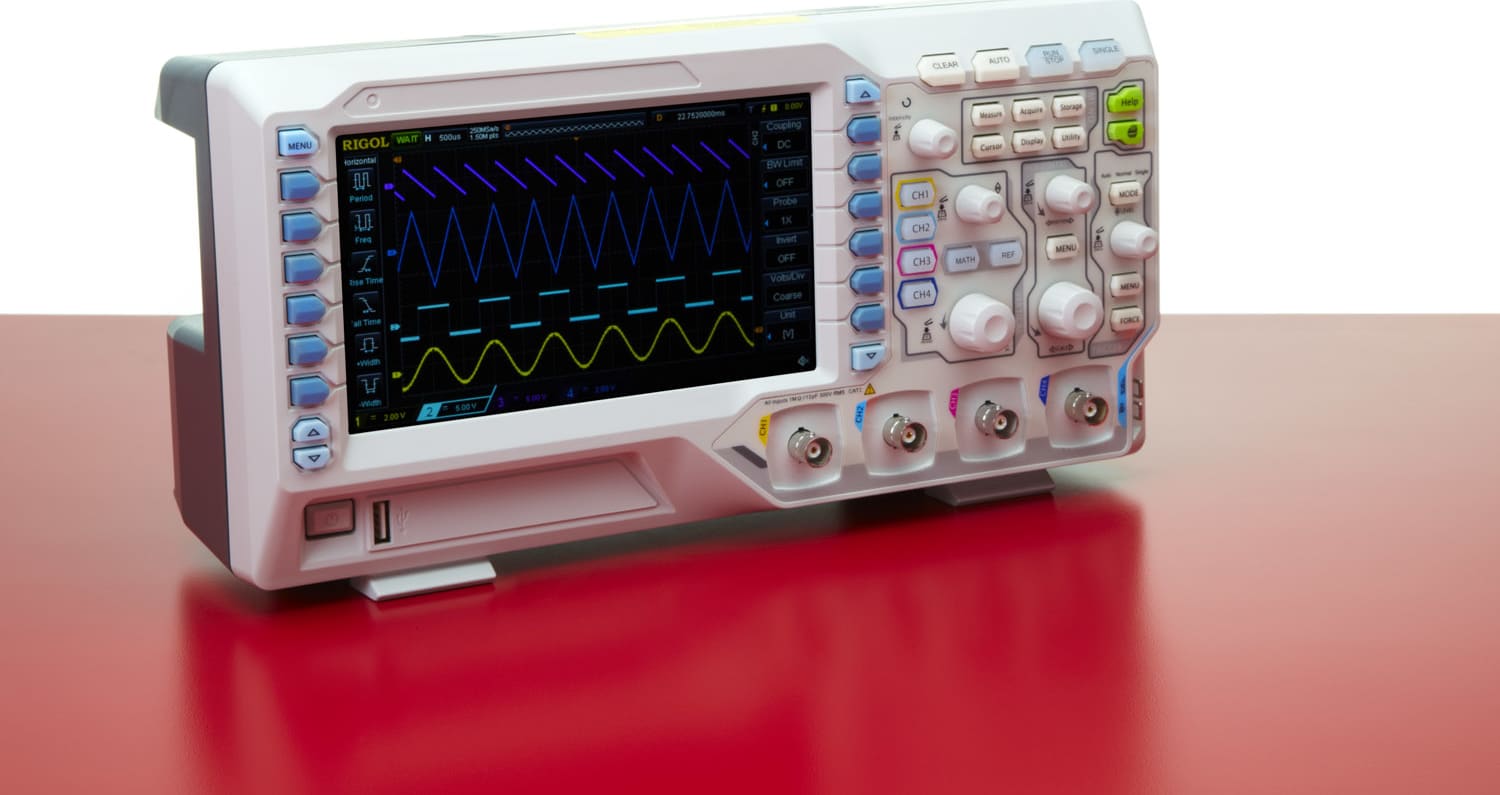

Цифровой осциллограф Rigol DS1074Z-S 70 МГц + 25 МГц с 2-канальным источником сигнала

Описание

Серия DS1000Z представляет собой 4-канальные цифровые осциллографы с полосой пропускания 70 МГц ~ 100 МГц, частотой дискретизации до 1 Гвыб/с, а также большой глубиной хранения и высокой скоростью захвата сигналов, что делает их высокопроизводительными экономичными цифровыми осциллографами общего назначения. Серия DS1000Z использует многие из современных’s передовых технологий и процессов, общая производительность достигла международного передового уровня, для наиболее широко используемых рынков цифровых осциллографов, включая связь, полупроводники, компьютеры, аэрокосмическую и оборонную промышленность, приборостроение, промышленную электронику, бытовую электронику, автомобильную электронику, техническое обслуживание сайтов, исследования / образование и многие другие области универсальных требований к проектированию / отладке / тестированию и проектированию осциллографов.

Инновационная технология UltraVision

• Более глубокая память (стандартно 12 Мт, опционально 24 Мт)
• Более высокая скорость захвата формы сигнала (до 30 000 осциллограмм / с)
• Запись и воспроизведение формы сигнала в реальном времени (до 60 000 кадров, опция)
• Многоуровневое отображение градации интенсивности

Расширенные функции
4 канала

• UltraVision: более глубокая память (стандартно 12 Мт, опционально 24 Мт)
• UltraVision: скорость захвата формы сигнала до 30 000 осциллограмм/с
• UltraVision: многоуровневое отображение градации интенсивности
• Функции тестирования маски
• Различные математические функции
• Функция БПФ
• Различные функций триггера
• Дополнительные функции запуска и декодирования последовательной шины (RS232, I2C, SPI)
• Стандартная функция теста по маске
• Автоматические измерения со статистикой
• Встроенный 2-канальный источник сигнала 25 МГц (DS1000Z-S)

Датчики и аксессуары RIGOL, поддерживаемые серией DS1000Z:

Номер модели Коэффициент затухания Полоса пропускания Входное сопротивление Макс. входное напряжение Рекомендуемые приложения RP2200 1:1 или 10:1 1X: DC~7 МГц
10X: DC~150 МГц
1X: 1 МОм ±2%
10X: 10 МОм ±2%
1X: CAT II 150 В переменного тока
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3300 1:1 или 10:1 1X: DC~8 МГц
10X: DC~350 МГц
1X: 1 МОм ±2%
10X: 10 МОм±2%
1X: CAT II 150 В переменного тока
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3500 10:1 DC~500 МГц 10 МОм±2% CAT II 300 В переменного тока Тест общего назначения RP1300H DC~300 МГц CATI 2000 В (DC+AC),
CATII 1500 В (DC+AC)
Высоковольтный датчик RP1050H 1000:1 DC~50 МГц 10 МОм±0,5% DC: 0~15 кВ DC
AC: импульсный &lt,=30 кВp-p
AC: синусоида &lt,=10 кВrms

Высоковольтный тест RT50J 50 Ом импедансный
адаптер (2 Вт, 1 ГГц)
RP1001C BW:DC~300 кГц

Макс. DC:±100 А,
AC P-P:200 А, AC RMS:70 А

Токовый датчик RP1002C BW:DC~1 МГц Макс. DC:±70 А,
AC P-P:140 А, AC RMS:50 А
Токовый датчик RP1003C BW:DC~50 МГц Макс. AC RMS: 30A
Пиковый переменный ток: 50A (прерывистый)
Токовый датчик RP1004C BW: DC~100 МГц, макс. RMS переменного тока: 30A,
Пиковый переменный ток: 50A (прерывистый)
Токовый датчик RP1005C BW: DC~10 МГц макс. 150 A rms,
Пиковый 300 A (прерывистый),
Пиковый 500 A (при длительности импульса &lt,=30 мс)

Токовый датчик RP1000P Источник питания RP1025D BW: 25 МГц Макс. напряжение ≤ 1400 Вpp Высоковольтный дифференциальный датчик RP1050D BW: 50 МГц Макс. Напряжение ≤ 7000 Впик-пик Высоковольтный дифференциальный пробник RP1100D BW: 100 МГц Макс. Напряжение ≤ 7000 В pp Высоковольтный дифференциальный пробник

Поддерживаемые пробники

• RP2200 Высокоомный пробник
• RP1002C Токовый пробник
• RP3300 Высокоомный пробник
• RP1003C Токовый пробник
• RP3500 Высокоомный пробник
• RP1004C Токовый пробник
• RP1300H Высоковольтный пробник
• RP1005C Токовый пробник
• RP1050H Высоковольтный пробник
• RP1000P Источник питания
• RT50J Адаптер импеданса 50 Ом
• RP1025D Высоковольтный дифференциальный пробник
• RP1001C Токовый пробник
• RP1050D Высоковольтный дифференциальный зонд
• RP1100D Высоковольтный дифференциальный зонд
