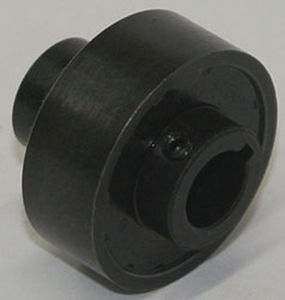

Мини-муфты серии CR

Мини-муфты серии CR представляют собой узлы с фиксируемыми роликами и кулачками, которые работают так же, как и наша серия D, но устанавливаются в корпус. Муфта имеет практически нулевой люфт и обеспечивает высокие скорости оббега, что делает ее идеальной для машин, требующих обгонной, стопорной, обгонной или односторонней муфт, таких как наклонные конвейеры, приводы для ленты и пленки, клепальные станки, штамповочные машины и т. д.

Муфты серии CR являются проверенными временем. Принцип кулачка и ролика, обеспечивающий долгий и безаварийный срок службы. Внешний корпус и кулачок приводят друг друга в движение посредством заклинивания между роликами и корпусом. Ролики удерживаются в контакте с корпусом с помощью отдельных пружин, а боковые пластины фиксируют ролики в положении относительно кулачка.

Мощность может подаваться на сцепление либо через корпус, либо через вал. Сцепления могут быть установлены как для правого, так и для левого привода, а кулачок привинчивается к валу или прикрепляется шпонкой.

Материалы: кулачок изготовлен из закаленной и отшлифованной стали, ролики – из закаленной и отшлифованной стали шарикоподшипникового типа. Также доступны все муфты из нержавеющей стали.

Миниатюрные муфты серии CR доступны для валов диаметром до 1/2 дюйма и крутящим моментом до 25 фунтов на дюйм | 2,8 Нм и скорость до 7000 об/мин. Мы спроектируем и изготовим специальные или модифицированные сцепления для вашего применения, используя стандартные компоненты. Сцепления могут поставляться в виде полных механических узлов, состоящих из сцепления, вала и прилегающих частей.

Технические характеристики

Характеристики:

• Технология: ролик
• Конструкция: подшипник
• Применение: ограничитель обратного хода, обгонная муфта
• Крутящий момент:
• Мин.: 0,5 Нм (0,3688 фунт-футов)
• Макс.: 2,8 Нм (2,0652 фунт-фута)
• Скорость вращения:
• Мин.: 4500 об/мин (28 274,33 рад.мин-1)
• Макс.: 7000 об/мин (43 982,3 рад.мин-1)
