Самый продаваемый осциллограф

DS1074Z Plus — это высококачественный 4-канальный осциллограф 70 МГц. Этот осциллограф также включает в себя 7-дюймовый цветной дисплей WVGA с градацией интенсивности для удобства просмотра. DS1074Z Plus оснащен легкодоступной кнопкой управления источником и 4 легкодоступными портами аналоговых каналов. Благодаря ведущей в отрасли памяти 12 Мт (с возможностью расширения до 24 Мт) и скорости захвата формы сигнала до 30 000 осциллограмм/с DS1074Z Plus является отличным решением практически для любого приложения.

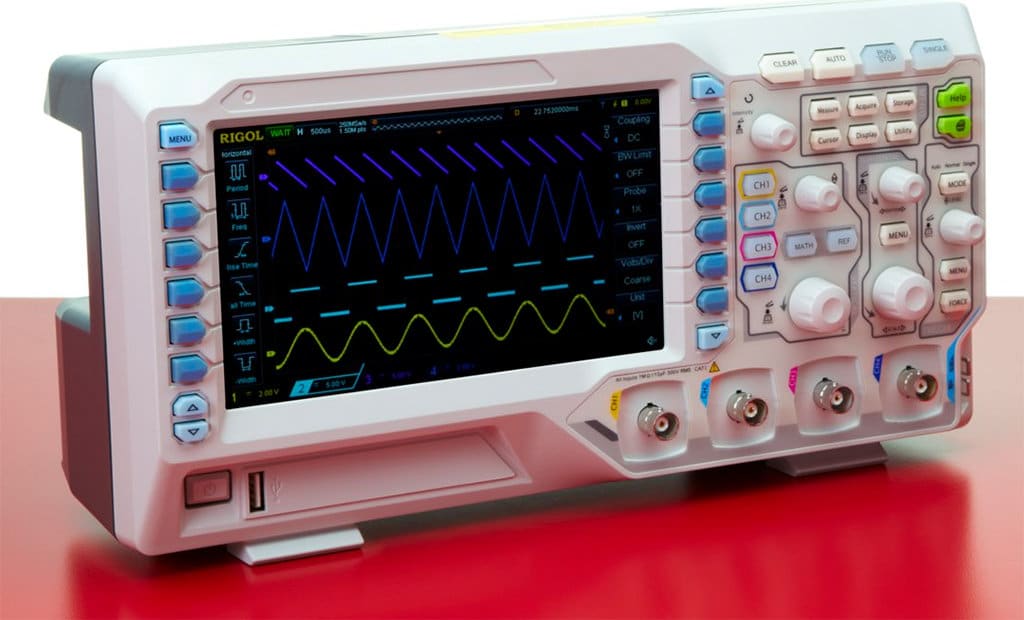

*Показанное изображение с дополнительным комплектом расширения MSO: RPL1116

Характеристики DS1074Z Plus

• Аналоговая полоса пропускания 70 МГц
• Всего 4 аналоговых канала
• Возможность расширения до 16 цифровых каналов с дополнительной модернизацией
• Максимальная скорость захвата формы сигнала до 30 000 осциллограмм/с
• Включает 4 пассивных зонда HighZ RP2200 150 МГц
• Низкий уровень шума
• USB-хост для флэш-накопителя
• Большой дисплей 7′
• 12 Мбит/с памяти с возможностью расширения до 24

Что делает ‘Plus’ таким особенным?

Новый Rigol DS1074Z Plus теперь оснащен цифровым логическим соединением рядом с портом USB. Просто купив пакет обновления MSO, пользователи теперь получат эквивалент осциллографов Rigol’s MSO. Это соединение позволяет пользователям разблокировать дополнительные 16 цифровых каналов на своем осциллографе.

UltraVision

Инновационная технология Rigol’s UltraVision обеспечивает более глубокую глубину памяти в стандартной комплектации 12 Мбит/с и возможность расширения до 24 Мбит/с (при покупке MEM-DS1000Z). Серия DS1000z также обеспечивает возможность быстрой фокусировки на определенной части записанной формы сигнала.

UltraVision × Полная видимость × Полная видимость

Большой дисплей 7′ DS1074Z Plus с разрешением 800 X 480 пикселей позволяет просматривать все каналы на одном экране. Это обеспечивает большее удобство использования и более эффективный анализ.

Сверхбыстрая частота дискретизации

Компания Rigol предоставила серии DS1000z возможность захватывать до 30 000 форм сигналов в секунду. Это в сочетании с 12 Мт памяти и частотой дискретизации 1 Гвыб/с делает его отличным осциллографом практически для любого применения.

Дополнительная запись формы сигнала × Дополнительная запись формы сигнала

Компания Rigol сделала запись форм сигналов доступной опцией для всех пользователей с помощью простой покупки опции программного обеспечения DS1000Z-REC. Это позволяет пользователям возвращаться и анализировать предыдущие данные.

Многоуровневый дисплей с градацией интенсивности

Эта функция дает пользователям возможность фокусироваться и визуально определять частоту событий с течением времени.

Расширенные параметры запуска × Расширенные параметры запуска

Для повышения гибкости линейки DS1000Z компания Rigol добавила возможность покупки и усовершенствования функции запуска. Сюда входят такие параметры запуска, как RS232/URAT, I2C, SPI, Runt, Windows, Nth Edge, Delay, Time Out. Эту опцию можно приобрести под номером продукта AT-DS1000Z.

Опции анализа последовательной шины

Приобретая опцию анализа последовательной шины SA-DS1000Z, пользователи могут исследовать, декодировать и просматривать RS232/URAT, I2C, SPI.

Расширенные расчеты сигналов × Расширенные расчеты сигналов

Rigol интегрировала расширенную систему формул, предназначенных для решения сложных расчетов сигналов.

Функция теста по маске

Эта функция тестирования позволяет пользователю тестировать сигнал по принципу «прошел или не прошел», что позволяет легко устранять неполадки во многих приложениях.

Параметры автоматического измерения × Параметры автоматического измерения

Серия осциллографов DS1000Z способна автоматически измерять и записывать в пределах 5 установленных параметров. Он также будет производить статистический анализ каждого установленного параметра.
