Серия HG

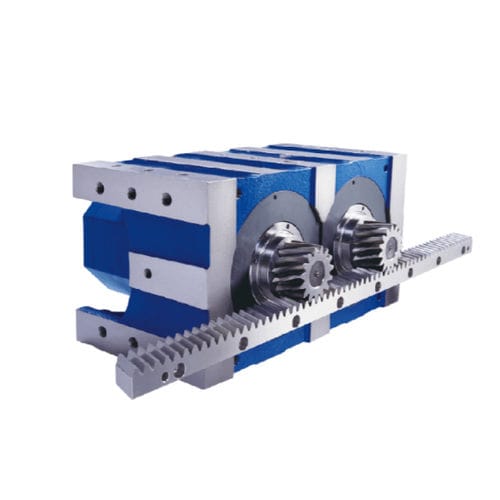

Серия HG имеет уникальный полый выходной вал, доступный для установки шестерги с меньшим количеством зубьев и совместимый с серводвигателем меньшего размера. Для начала работы требуется меньший крутящий момент, что дает более высокую экономическую выгоду.

Характеристика

• Простота установки: экономия места и веса. Шестерня и выходной вал редуктора соединены муфтой высокой жесткости.
• Низкий люфт:
  • микрозазор: один этап ≤ 1 угловая минута, двухступенчатый ≤ 3 угловых минуты.
  • уменьшенный люфт: одна ступень ≤ 3 угловых минут, двухступенчатая ≤ 5 угловых минут.
  • стандартный зазор: одна ступень ≤ 5 угловых минут, двухступенчатая ≤ 7 угловых минут.
• Высокая эффективность: одноступенчатый 97%, двухступенчатый 94%.
• Высокий экономический эффект: низкие характеристики момента позволяют выбрать серводвигатель меньшей мощности, что еще больше снижает затраты.

Технические характеристики

• Тип: планетарный
• Ориентация вала: коаксиальный
• Крутящий момент: 200–500 Нм, 20–50 Нм, 100–200 Нм, 50–100 Нм, 500–1000 Нм, 1–2 кНм, 2–5 кНм
• Конфигурация вала: вал-шестерня
• Количество ступеней: одноступенчатый, двухступенчатый
• Производительность: малошумный, прецизионный, высокопроизводительный, с малым люфтом, высокоэффективный, с высоким крутящим моментом, не требующий обслуживания, для тяжелых нагрузок, высокой жесткости, высокой скорости, высокой емкости
• Применение: для серводвигателей, для реечных приводов, для автоматизации, для станков, для токарных станков
• Другие характеристики: компактный, промышленный, модульный, для станков, качественный, для фрезерных станков

Частота вращения

Мин.: 0 об/мин (0 рад.мин^-1)

Макс.: 4500 об/мин (28 274,33 рад.мин^-1)

Зазор

Мин.: 0,02 °

Макс.: 0,12 °
