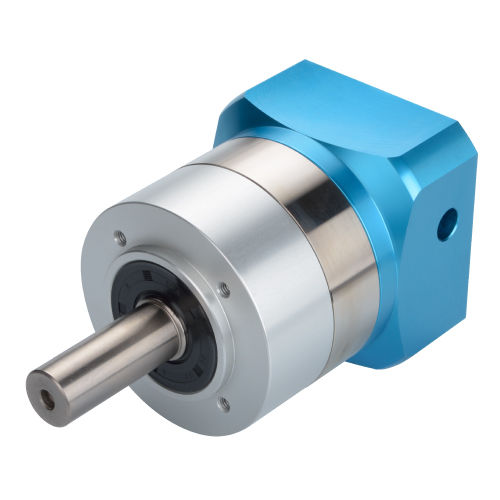

Серия DL090

Серия DL090 производится корпорацией PHT Vertex Precision Components Corporation и представляет собой планетарный редуктор с высоким крутящим моментом и жесткостью за счет использования прямой шестерни вместо косозубой. Он обладает высокой точностью зацепления внутренних шестерен и создания точного люфта, время выполнения которого составляет от 3 до 10 рабочих дней. Узел имеет крутильную жесткость 11 Н/угл.мин, люфт 10 угл.мин на 1 ступени. Он имеет номинальный крутящий момент от 3 до 168 Нм и имеет внешнюю оболочку из алюминия.

Технические характеристики

• Тип: планетарный
• Ориентация вала: коаксиальный
• Крутящий момент: 100–200 Нм
• Производительность: Точность
• Применение: для серводвигателей
• Другие характеристики: алюминий
• Частота вращения: 4000 об/мин (25132,74 рад.мин-1)
• Зазор: 0,17°, 0,2°
• Передача:
• Мин.: 3 ед.
• Макс.: 100 единиц
