Модель проектора PV (вертикальная напольная версия с нижним направленным освещением)
Вертикальный проектор профиля Mitutoyo PV-5110 — это настольная модель с освещением, направленным вниз, и наклонным экраном, что позволяет удобно наблюдать за деталями или производить сравнения шаблонов.
Проектор вертикального профиля Mitutoyo PV-5110
Установка на полу и наклонный экран размером 500 мм на проекторе вертикального профиля Mitutoyo PV-5110 позволяет облегчить трассировку и сравнение шаблонов проецируемых изображений. Система наклонного освещения с нижней подачей обеспечивает четкие и яркие изображения для легкой инспекции неторцевых деталей, таких как пластиковые части или печатные материалы.
- Большой экран размером 500 мм
- Настольная модель с системой освещения снизу
- Цифровой угломерный экран (включая функции нулевой установки, переключения координат ABS/INC) для простой и безошибочной измерения углов
- Наклонный экран позволяет легко трассировать или сравнивать проецируемые изображения с шаблоном
Технические характеристики
| Порядковый номер: | Изображение продукта: | Модель: | Поворот экрана: | Единица измерения: | Размер стола: | Эффективная площадь стола: | Масса: | Диапазон оси X: | Диапазон оси Y: | Разрешение: | Максимальная высота детали: | Максимальная нагрузка на деталь: | Аксессуары: |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 304-919A |  | PV-5110 | 360 степень тонкой подстройки и зажим | встроенная линейная шкала | 15.9 x 9.8 / 380 x 250 | 10.5 x 6.7 / 380 x 250 мм | 467 фунтов / 210 кг | 8 / 200 мм | 4 / 100 мм | 0.00004 / 0.001 мм | 7.12 / 181 мм | 17.6 фунта / 8 кг | – |
Дополнительные характеристики
| Проецируемое изображение: | Инверсное |
|---|---|
| Размер экрана: | 20 дюймов / 508 мм |
| Материал экрана: | Тонкое загорелое стекло |
| Справочная линия: | Перекрестная линия |
| Отображение угла: | Разрешение 1 минута или 0.01 градус (переключаемое), диапазон +/- 370 градус, функции: переключение абсолютного/инкрементального режима, установка нуля |
| Точность увеличения контурного освещения: | +/- 0.1 % или меньше |
| Точность увеличения поверхностного освещения: | +/- 0.15% или меньше |
| Проекционная линза: | 10X |
| Освещение контурного освещения: | Галогенная лампа (24V, 150W) |
| Оптическая система контурного освещения: | Телецентрическая система |
| Функции контурного освещения: | 2-ступенчатый переключатель яркости, фильтр, поглощающий тепло, вентилятор охлаждения |
| Освещение поверхности: | Галогенная лампа (24V, 150W) |
| Оптическая система освещения поверхности: | Вертикальное освещение |
| Электропитание: | 120V AC, 50/60Hz |
Похожие товары
-
Серия PZ (вертикальный проектор с высокой точностью и поворотной головкой)

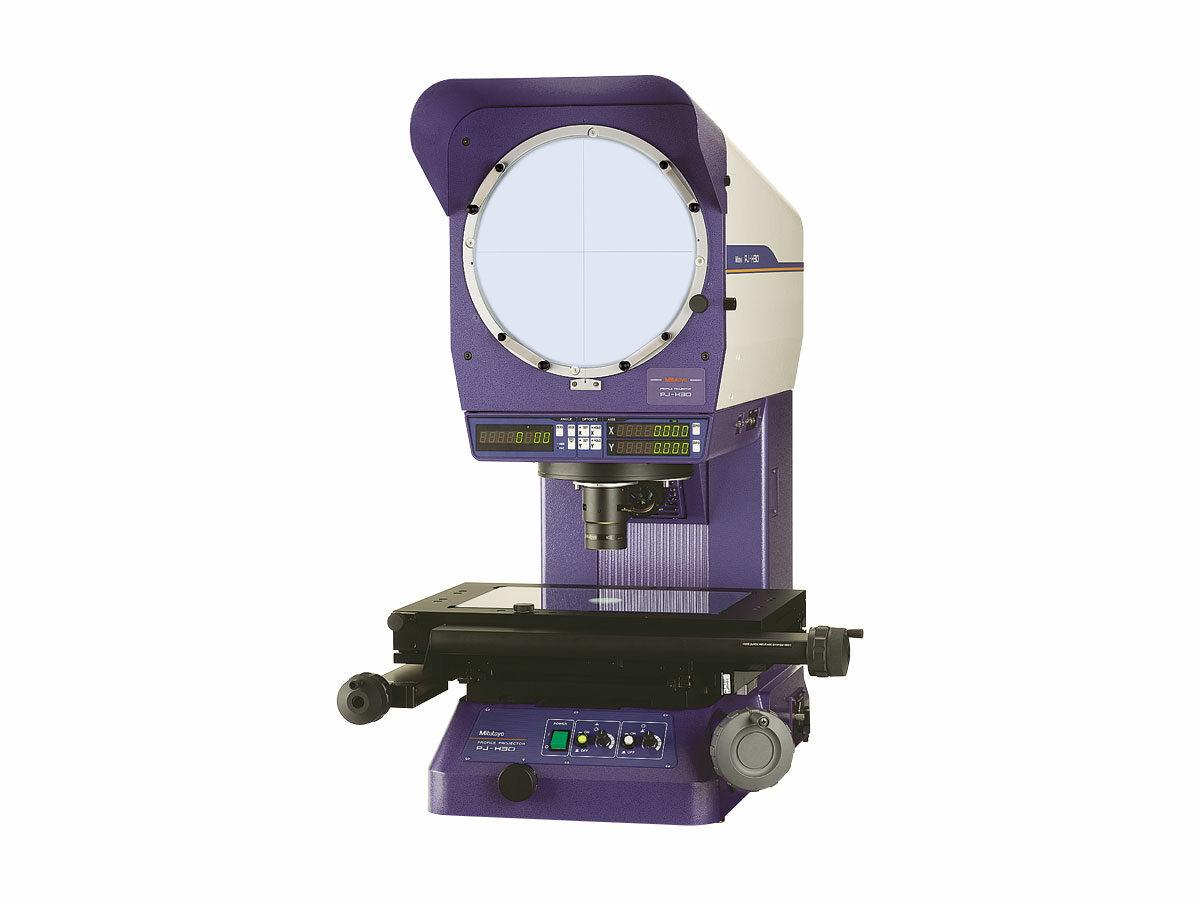

Проектор Mitutoyo PJ-H30 с повышенной точностью образует профиль, предоставляет улучшенные оптические свойства и удобен в управлении.
-

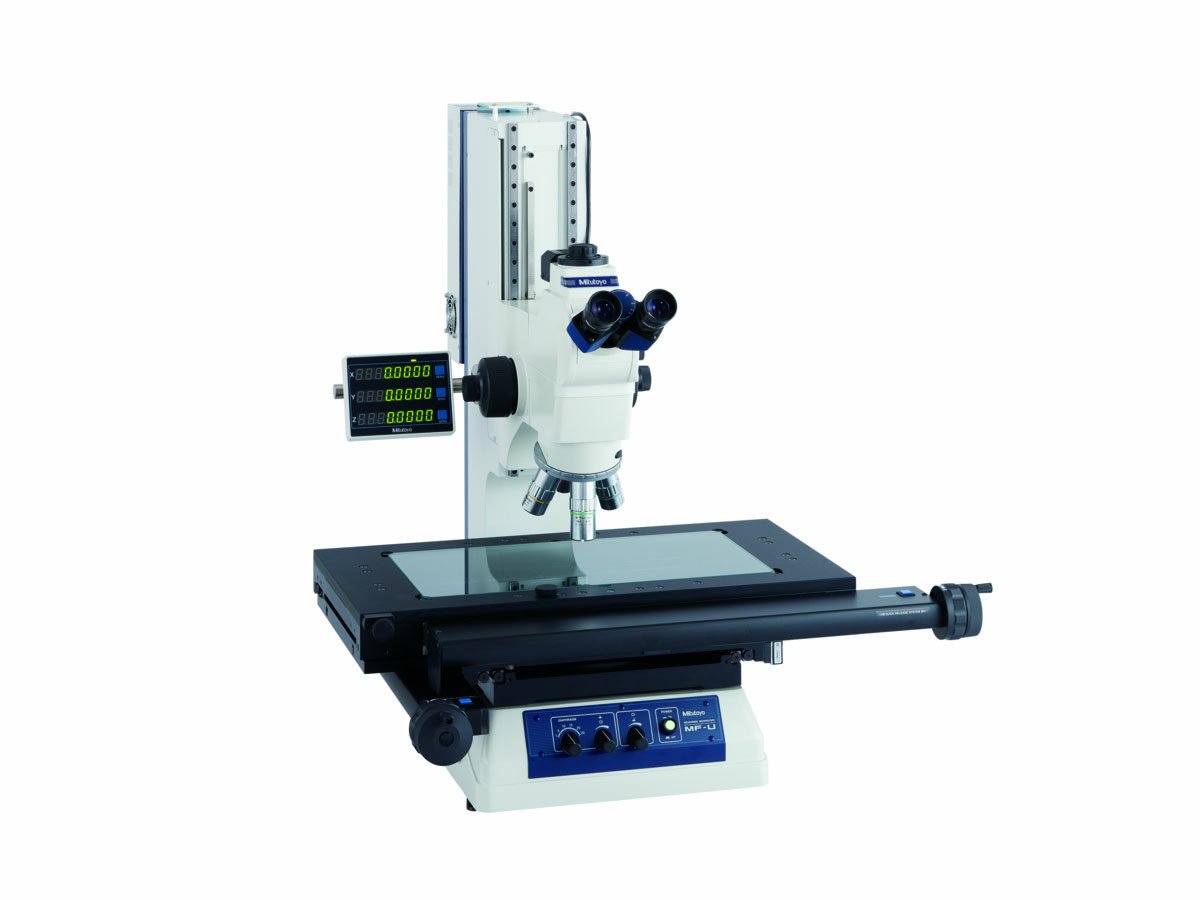

Мощный 3-осевой многофункциональный измерительный микроскоп светлого поля
Микроскоп MF-UB серии 176 обеспечивает четкое изображение наблюдения с превосходным качеством цвета и предлагает самую высокую точность измерений в своем классе.
-

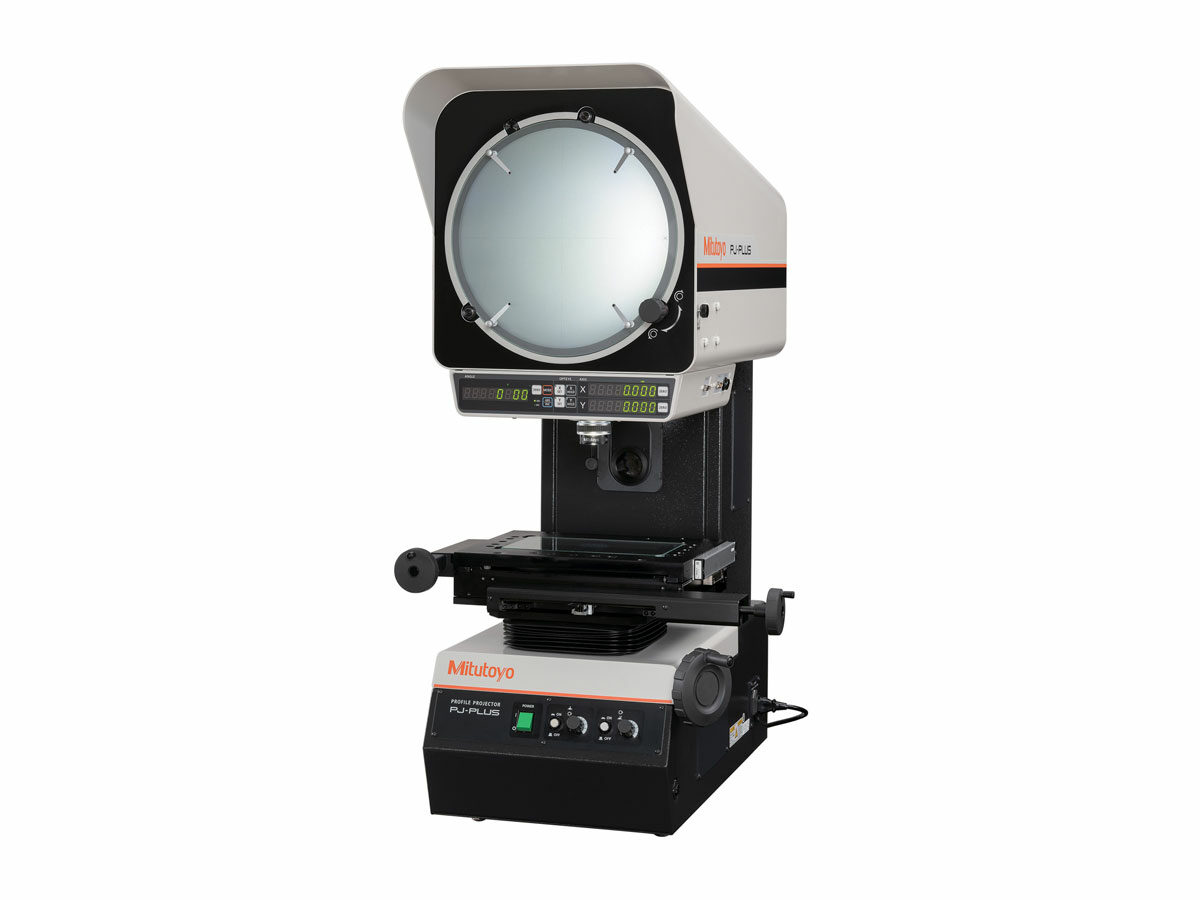

Серия ПиДжей Макс
