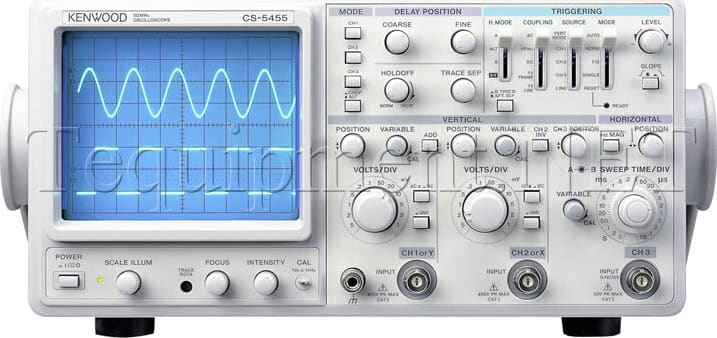

Kenwood CS-5475 70 МГц 3-канальный осциллограф

Описание

3-канальный 8-трассовый дисплей формы сигнала

Серия CS-5400 позволяет отображать вход CH3 в дополнение к CH1 и CH2. Эти три входных сигнала на CH1, CH2 и CH3 могут отображаться одновременно с основной (A) формой сигнала развертки.
Более того, функция развертки с переменной задержкой отображается как задержанные (B) формы сигнала развертки каждого сигнала.

Высокочувствительная конструкция с вертикальной осью 1 мВ/дел.

Чувствительность по вертикальной оси можно плавно изменять от 1 мВ/дел. до 5 В/дел. с помощью аттенюатора 1-2-5 шагов. Положение 1 мВ/дел. очень полезно для измерения низкоуровневых и сложных сигналов. [Частотная характеристика при 1 мВ/дел. и 2 мВ/дел — это DC до 20 МГц (-3 дБ)].

Автоматическая конструкция синхронизации с вертикальной осью 1 мВ/дел

С помощью этой функции уровень синхронизации автоматически контролируется путем отслеживания амплитуды формы сигнала для поддержания состояния блокировки синхронизации. Эта функция устраняет раздражающие и сложные операции синхронизации.

Простая эксплуатационная компоновка панели

В CS-5400, CS-5470 и CS-5450 используются сенсорные переключатели и светодиоды. CS-5405, CS-5475 и CS-5455 использовали нажимные переключатели и рычажные переключатели для простоты эксплуатации.

Задержанная развертка с возможностью частичного увеличения формы сигнала

Основная (A) форма сигнала развертки, в которой увеличенная часть ярче за счет модуляции интенсивности, и задержанная (B) форма сигнала развертки, которая показывает только увеличенную часть, могут наблюдаться одновременно. Это настоящая альтернативная задержанная развертка.

Синхронизация в режиме V для стабильного отображения 3 сигналов

Даже если частоты входных сигналов CH1, CH2 и CH3 различны, каждый сигнал может быть надежно синхронизирован, а его форма сигнала может отображаться стабильно.

Высокоточная конструкция }2% для более точного измерения

Чтобы получить высоконадежные результаты измерений, чувствительность вертикальной оси и время развертки для основной схемы поддерживаются в пределах точности }2%. Другие характеристики также гарантируют номинальные значения (при температуре от 10 до 35Ž, влажности 85% или менее).

Встроенная схема видеозахвата для простоты эксплуатации

Встроенная функция видеозахвата, которая позволяет наблюдать за пламенем и строчными телевизионными сигналами одним нажатием кнопки, при этом достигается высокостабильная синхронизация без выполнения раздражающих операций синхронизации.

Квадратный тип 150 мм ЭЛТ с самосветящейся подсветкой и внутренней шкалой (12 кВ)

Используется большой квадратный куполообразный тип ЭЛТ с ускорителем. Он отличается как высокой интенсивностью, так и высоким разрешением, обеспечивая точные измерения без параллакса. Схема автофокусировки также включена для отображения четких форм сигналов в любое время.

Максимальная скорость развертки 5 нс/дел (при x10 MAG)

Скорость развертки может плавно изменяться от 0,5 с/дел до 50 нс/дел. Линия задержки сигнала установлена таким образом, чтобы можно было точно измерить нарастание высокоскоростных сигналов и высокочастотных сигналов.

Одиночная развертка для наблюдений за каналом с одним снимком

Функция одиночной развертки эффективна при измерении канала с одним снимком или внезапного канала. Фотографирование формы сигнала с помощью камеры так же просто, как и обычные визуальные наблюдения. Это удобно не только для наблюдений во время обычных визуальных осмотров, но и для снимков формы сигнала камерой.

Изменяемая задержка, позволяющая наблюдать формы сигнала со сложным циклом

Сигналы, которые трудно синхронизировать из-за сложных циклов повторения, например, цифровые сигналы и сигналы видеосигнала, можно стабильно синхронизировать, изменяя время удержания.

Высокоточные калибровочные сигналы

Предусмотрен выход калибровочного сигнала для вывода высокоточной частоты }0,1% и точности напряжения }1%, что позволяет проверять точность измерения в требуемое время.

Выходной разъем сигнала CH1

Выход сигнала CH1 получается путем разветвления входного сигнала в середине сигнальной линии. Поскольку этот разъем выводит входной сигнал со скоростью 50 мВ/дел, подключение частотомер позволяет измерять частоту очень низкого сигнала, наблюдая за его формой волны.

Широкий динамический диапазон и точное отображение формы волны без искажений

Его широкий динамический диапазон с большими запасами обеспечивает линейность отображения формы волны без каких-либо искажений вплоть до верхних пределов частоты.
