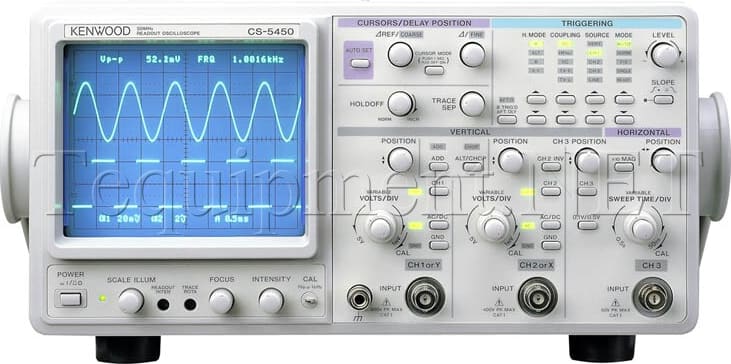

Kenwood CS-5455 50 МГц 3-канальный осциллограф

Описание

Серия CS-5400 — это 3-канальные осциллографы, разработанные с концепцией высокоуровневого дизайна, высокой точности и простоты эксплуатации. Расположение панели никогда не снижает интуитивно понятный и высокоскоростной отклик, обеспечивая работу без усталости даже после долгих часов использования. Эти модели, включающие функцию считывания (с CS-5400 / 5450), предлагают вам измерение параметров и функции автоматической настройки, позволяющие измерять переменное напряжение (Vp-p), постоянное напряжение, частоту и период. Все эти модели оснащены полным набором функций, включая высокоточное измерение ±2%, функцию развертки задержки, автоматический запуск и высокую интенсивность, ЭЛТ высокого разрешения. Серия CS-5400 с высокой производительностью, несомненно, поможет вам во многих видах полевых работ.

Функция автоматического измерения параметров
Можно автоматически измерять напряжение, частоту и период, просто вводя сигнал. Особенно для измерения напряжения режим измерения автоматически выбирается в соответствии с селектором входа. Например, когда выбран вход переменного тока, автоматически измеряется напряжение ‘Peak-to-Peak’, а когда выбран вход постоянного тока, автоматически измеряется напряжение постоянного тока.

Функция автоматической настройки (CS-5400/5450)
При нажатии клавиши AUTO SET диапазон напряжения и временной диапазон выбираются автоматически.

Функция измерения курсора (CS-5400/5450)
Функция измерения курсора обеспечивает высокоточное измерение значений сигнала. При использовании зондов его коэффициент затухания может быть преобразован автоматически. Также возможно измерять значение напряжения и разность фаз. При использовании задержки развертки также отображается время задержки, что позволяет получить точные результаты измерений без ошибок, возникающих при визуальном контроле в обычных системах.

Измерение напряжения от пика до пика (CS-5400/5450)
Функция автоматического измерения параметров обеспечивает автоматическое измерение напряжения переменного тока от пика до пика до 5 МГц.

Блокировка переменных (CS-5400/5450)
ВКЛ/ВЫКЛ вертикальных и горизонтальных переменных функций можно установить, нажав ручку ALT/CHOP более чем на 1 секунду. При выборе OFF она становится уровнем CAL. При включении функции она возвращается к предыдущему значению.

3-канальный 8-трассовый дисплей формы сигнала
Серия CS-5400 позволяет отображать вход CH3 в дополнение к CH1 и CH2. Эти три входных сигнала на CH1, CH2 и CH3 могут отображаться одновременно с основной (A) формой волны развертки. Кроме того, функция развертки с переменной задержкой отображается как задержанные (B) формы волны развертки каждого сигнала.

Высокочувствительная конструкция с вертикальной осью 1 мВ/дел.
Чувствительность вертикальной оси может плавно изменяться от 1 мВ/дел. до 5 В/дел. с помощью аттенюатора 1-2-5 шагов. Положение 1 мВ/дел. очень полезно для измерения низкоуровневых и сложных сигналов. (Частотная характеристика при 1 мВ/дел. и 2 мВ/дел. составляет от постоянного тока до 20 МГц (-3 дБ)).

Функция автоматической синхронизации (FIX)
С помощью этой функции уровень синхронизации автоматически контролируется путем отслеживания амплитуды формы волны для поддержания состояния блокировки синхронизации. Эта функция устраняет раздражающие и сложные операции синхронизации.

Простая компоновка панели управления
CS-5400 и CS-5450 использовали сенсорные переключатели и светодиоды. CS-5405 и CS-5455 использовали нажимные переключатели и рычажные переключатели для простоты эксплуатации.

Задержанная развертка с возможностью частичного увеличения формы сигнала
Основную (A) форму сигнала развертки, в которой увеличенная часть подсвечена за счет модуляции интенсивности, и задержанную (B) форму сигнала развертки, которая показывает только увеличенную часть, можно наблюдать одновременно. Это настоящая альтернативная задержанная развертка.

Синхронизация режима V для стабильного отображения 3 сигналов
Даже если частоты входных сигналов CH1, CH2 и CH3 различны, каждый сигнал может быть надежно синхронизирован, а его форма сигнала может отображаться стабильно.

Высокоточная конструкция ± 2% для более точного измерения
Чтобы получить высоконадежные результаты измерений, чувствительность вертикальной оси и время развертки для основной цепи поддерживаются в пределах точности ± 2%. Другие характеристики также гарантируют номинальные значения (при температуре от 10 до 35?C, влажности 85% или менее).

Максимальная скорость развертки 5 нс/дел (x10 MAG)
Скорость развертки может плавно изменяться от 0,5 с/дел до 50 нс/дел. Линия задержки сигнала установлена таким образом, чтобы можно было точно измерить положительный подъем высокоскоростных сигналов и высокочастотных сигналов

Встроенная схема видеозахвата для простоты эксплуатации
Встроенная функция видеозахвата, которая позволяет наблюдать за пламенем и строчными телевизионными сигналами одним нажатием кнопки, при этом достигается высокостабильная синхронизация без выполнения раздражающих операций синхронизации.

Квадратный тип 150 мм ЭЛТ с самоподсвечивающейся подсветкой и внутренней шкалой (12 кВ)
Используется большой квадратный куполообразный тип ЭЛТ с ускорителем. Он отличается как высокой интенсивностью, так и высоким разрешением, обеспечивая точные измерения без параллакса. Схема автофокусировки также включена для отображения четких форм сигналов в любое время.

Одиночная развертка для наблюдений за каналом с одним снимком
Функция одиночной развертки эффективна при измерении канала с одним снимком или внезапного канала. Фотографирование формы сигнала с помощью камеры так же просто, как и обычные визуальные наблюдения. Это удобно не только для наблюдений во время обычных визуальных осмотров, но и для снимков формы сигнала камерой.

Переменная задержка, позволяющая наблюдать формы сигнала со сложным циклом
Сигналы, которые трудно синхронизировать из-за сложных циклов повторения, например, цифровые сигналы и сигналы видеопакетов, можно стабильно синхронизировать, преобразуя их во время задержки.

Высокоточные калибровочные сигналы
Выход калибровочного сигнала обеспечивает вывод высокоточной частоты ± 0,1% и точности напряжения ± 1%, что позволяет проверять точность измерения в любое необходимое время.

Выходной разъем сигнала CH1
Выход сигнала CH1 получается путем разветвления входного сигнала в середине сигнальной линии. Поскольку этот разъем выводит входной сигнал со скоростью 50 мВ/дел, подключение частотомера позволяет измерять частоту очень низкого сигнала, наблюдая за его формой волны

Широкий динамический диапазон и точное отображение формы волны без искажений
Его широкий динамический диапазон с большими запасами гарантирует линейность форм волн, отображаемых на ЭЛТ, обеспечивая высокоточное отображение формы волны без каких-либо искажений вплоть до верхних пределов частоты.

Другие функции
Все ручки положения и элементы управления расположены на передней панели.
Высокочувствительная функция X-Y удобна для измерения разности фаз между двумя входными сигналами.
Функция поворота трассы позволяет легко корректировать наклон линии трассы из-за земного магнетизма.
Предусмотрена синхронизация линий
Функция разделения трассы сдвигает форму волны развертки B вверх или вниз на 4 деления. из формы сигнала развертки.
Также можно наблюдать форму сигнала, к которой применяется модуляция яркости.
Также можно наблюдать добавленные или извлеченные формы сигнала с использованием функций ADD и CH2 INV.
Предусмотрена подсветка шкалы, удобная для фотографирования или наблюдения в темных областях.
Шкала ЭЛТ также обеспечивает индикацию 0, 10, 90 и 100%, удобную для измерения времени нарастания и т. д.
Предусмотрена функция 10-кратного увеличения формы сигнала развертки (X10 MAG).
