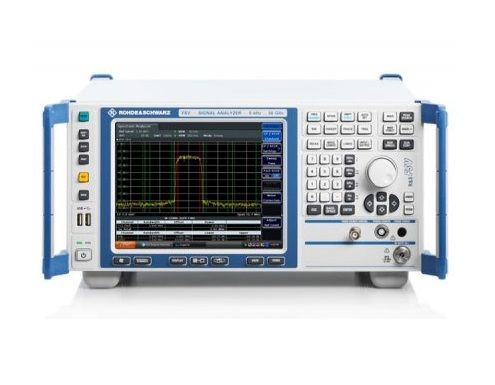

FSV40 Спектроанализатор Rohde & Schwarz
03.10.2024
FSV4 Спектровый анализатор Rohde & Schwarz
FSV4 — анализатор спектра от Rohde & Schwarz с диапазоном 4 ГГц, который измеряет мощность спектров как известных, так и неизвестных сигналов. Он собирает данные о величине входного сигнала в зависимости от его частоты и в основном используется для исследования и документирования электрических входных сигналов и их спектральных характеристик.
Параметры
| Опция предусилителя | ВЧ-предусилитель (от 9 кГц до 40 ГГц) |
|---|---|
| Электронный аттенюатор | Электронный аттенюатор, шаг 1 дБ |
| Расширение диапазона частот | Расширение диапазона частот до 20 Гц |
| Аудиодемодулятор | Аудиодемодулятор |
| Опорная частота | Опорная частота OCXO |
| Дополнительные интерфейсы | Дополнительные интерфейсы |
| Анализ сигналов | Анализ сигналов нисходящего канала EUTRA/LTE FDD |
| Анализ восходящих сигналов | Анализ сигналов восходящей линии связи EUTRA/LTE FDD |
| Измерения спектрограммы | Измерения спектрограммы |
| Коэффициент шума | Измерения коэффициента шума и усиления |
| Приложение для измерения фазового шума | Приложение для измерения фазового шума |
| Анализ аналоговой модуляции | Анализ аналоговой модуляции для AM, FM, PM |
| Векторный анализ сигналов | Векторный анализ сигналов |
| Анализ сигналов базовых станций | Анализ сигналов базовых станций 3GPP FDD, вкл. HSPA+ |
| Анализ сигналов базовых станций CDMA | Анализ сигналов базовых станций CDMA2000® |
| Измерение датчика мощности | Измерение датчика мощности с помощью датчиков мощности R&S®NRP |
Дополнительные характеристики:
- Диапазон частот: 10 Гц – 4 ГГц.
- До 160 МГц сигнала, полоса анализа.
- Удобная работа с пользовательским интерфейсом на основе сенсорного экрана.
- Погрешность измерения уровня 0,4 дБ до 7 ГГц.
- –110 дБн (1 Гц) фазовый шум при смещении частоты 10 кГц.
- +15 дБмВт точка пересечения третьего порядка (TOI).
- Отображаемый средний уровень шума (DANL) в полосе пропускания 1 Гц.
- Общие приложения для измерения фазового шума и других параметров.
- Приложения для измерения беспроводных сетей LTE и других стандартов.
- Диапазон частот до 500 ГГц со смесителями гармоник.
- Конфиденциальность данных испытаний благодаря съемным носителям.
Поддерживаемые технологии:
- WLAN 802.11a/b/g/j/p/n/AC.
- WCDMA/HSPA/HSPA+.
- 3GPP LTE.
- GSM/EGPRS/EDGE/EDGE Evolution/VAMOS.
- CDMA2000® 1xEV-DO.
- CDMA2000® 1xRTT.
- TD-SCDMA.
- AM.
- FM.
- PM.
R&S FSV4 — это универсальный анализатор спектра и сигналов для пользователей, работающих в области разработки, производства, установки и обслуживания радиочастотных систем. Он обеспечивает анализ цифровой модуляции для новейших стандартов сотовой и беспроводной связи.
Технические характеристики
| Manufacturer | Rohde & Schwarz |
|---|---|
| Condition | Used |
| Frequency | 4 GHz |
Похожие товары
-

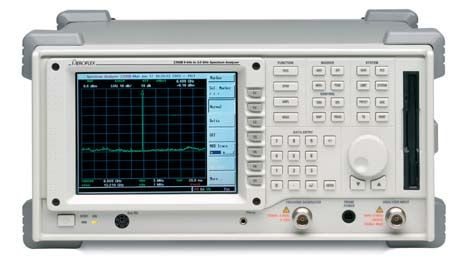

Анализатор спектра Aeroflex 2399B+
