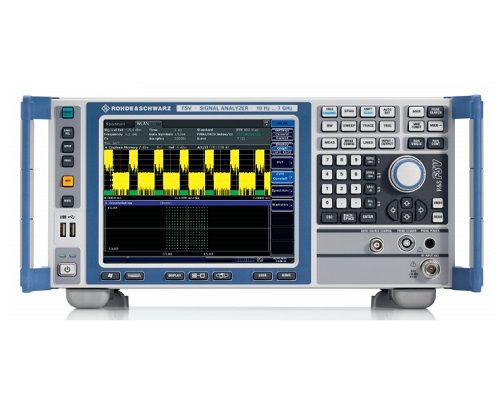

R&S FSV30 — Анализатор сигналов и спектра

R&S FSV30 — это универсальный анализатор сигналов и спектра для пользователей, работающих в области разработки, производства, установки и обслуживания радиочастотных систем. R&S FSV30 — это идеальный прибор для выполнения всех задач измерения общего назначения — на стенде, в производстве и в полевых условиях. Он обеспечивает анализ цифровой модуляции для новейших стандартов сотовой и беспроводной связи с полосой анализа до 160 МГц для измерений на компонентах, наборах микросхем и базовых станциях.

Типичные задачи измерения включают в себя измерения спектральной маски излучения, соответствующие стандарту, а также измерения побочных излучений и коэффициента утечки по соседнему каналу (ACLR). Измерительные приложения для диагностики электромагнитных помех, фазового шума, коэффициента шума, аналоговой демодуляции и векторного анализа сигналов дополняют спектр функций, предлагаемых универсальным R&S FSV.

Параметры

Дополнительные функции:

• Диапазон частот: от 10 Гц до 30 ГГц.
• До 160 МГц сигнала. полоса анализа
• Удобная, интуитивно понятная работа с пользовательским интерфейсом на основе сенсорного экрана 5 ГГц
• Погрешность измерения уровня 0,4 дБ до 7 ГГц
• –110 дБн (1 Гц) фазовый шум при смещении частоты 10 кГц
• +15 дБмВт точка пересечения третьего порядка (TOI)
• Отображаемый средний уровень шума (DANL) в полосе пропускания 1 Гц: –155 дБмВт на 1 ГГц, –147 дБм на частоте 30 ГГц, с предусилителем R&S FSV-B24: –162 дБм на частоте 30 ГГц
• Общие приложения для измерения фазового шума, коэффициента шума, векторного анализа сигналов, аналоговой демодуляции, диагностики электромагнитных помех
• Приложения для измерения беспроводных сетей LTE (включая LTE-Advanced), WLAN (включая IEEE 802.11 AC), WCDMA/HSPA+, TD-SCDMA, GSM/EDGE, CDMA2000®/1xEV-DO, Bluetooth®
• Диапазон частот до 500 ГГц со смесителями гармоник
• Конфиденциальность данных испытаний благодаря съемным твердотельным или жестким дискам

Поддерживаемые технологии:

• WLAN 802.11a/b/g/j/p/n/AC
• WCDMA/HSPA/HSPA+
• 3GPP LTE
• GSM/EGPRS/EDGE/EDGE Evolution/VAMOS
• CDMA2000® 1xEV-DO
• CDMA2000® 1xRTT
• TD-SCDMA
• AM
• FM
• PM

Технические характеристики
