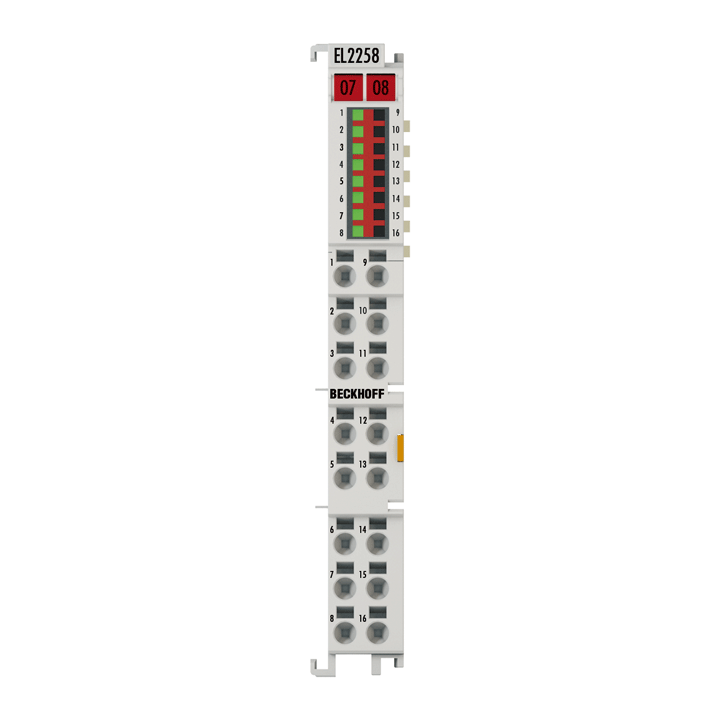

EL2xxx | Цифровой выход

Цифровой терминал EtherCAT EL1852 объединяет восемь цифровых входов и восемь цифровых выходов на одном устройстве. Состояние сигнала каналов отображается светодиодами. EL1852 обеспечивает высокую плотность размещения 16 каналов. 20-контактная контактная полоса обеспечивает надежное подключение штекерных разъемов с использованием контакта смещения изоляции, как это обычно бывает в ленточных кабелях и специальных круглых кабелях. Это значительно упрощает разводку многих каналов.

Цифровой выходной терминал EL2004 подключает двоичные сигналы управления 24В В DC от устройства автоматизации к исполнительным механизмам на уровне процесса с электрической изоляцией. Терминал EtherCAT содержит четыре канала, которые указывают состояние сигнала с помощью светодиодов.

Цифровой выходной терминал EL2044 подключает двоичные сигналы управления 24 В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса с электрической изоляцией. Терминал EtherCAT содержит четыре канала, которые показывают состояние сигнала с помощью светодиодов. Интегрированная диагностика может быть оценена в контроллере и отображается светодиодами. Техническое обслуживание приложения упрощается благодаря диагностике. Контакты питания подключаются через. Опорный потенциал выходов – контакт питания 0 В постоянного тока. Выходы запитываются через контакт питания 24 В постоянного тока.

Цифровой выходной терминал EL2202/EL2202-0100 подключает двоичные сигналы управления от устройства автоматизации к исполнительным механизмам на уровне процесса с электрической изоляцией. Этот терминал имеет очень малую задержку выхода и поэтому подходит для сигналов, требующих особенно быстрого выхода. Терминал EtherCAT имеет двухтактный выход, который может быть активно переключен на 24 В В, 0 В В или высокое сопротивление. EL2202-0100 содержит два канала. Светодиоды показывают состояние сигнала каждого канала.

Цифровой выходной терминал EL2262 соединяет двоичные выходные сигналы управления на уровне процесса с электрической изоляцией. Выходы управляются с помощью регулируемого интегрального множителя (коэффициент передискретизации: n) частоты цикла шины (n микроциклов на цикл шины). Для каждого цикла шины терминал EtherCAT получает блок данных процесса, который выводится последовательно. Временная база терминала может быть точно синхронизирована с другими устройствами EtherCAT через распределенные часы. Таким образом, выходной шаблон со значительно более высокой последовательностью импульсов, чем время цикла шины, выводится точно с общесистемной временной базой. Эта процедура позволяет увеличить временное разрешение цифровых выходных сигналов до n раз по сравнению с временем цикла шины. Максимальная скорость вывода составляет 1 Мвыборок/с.

Выходной терминал EL2502-0005 модулирует ширину импульса двоичного сигнала и выводит его через оптоволокно. Соотношение метка/пробел предустановлено 16-битным значением от устройства автоматизации. Терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды управляются синхронно с выходами и показывают коэффициент заполнения своей яркостью.

Выходной терминал EL2535-0005 управляет выходным током посредством широтно-импульсного управления напряжением питания. Он электрически изолирован от шины E-bus. Значения тока (максимальный выходной ток от 0 до 5 В А) задаются устройством автоматизации посредством 16-битного значения. Выходной каскад защищен от перегрузки и короткого замыкания. Терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды упрощают локальную диагностику, отображая типичные неисправности нагрузки и проводки.

Выходные клеммы EL2535-xxxx управляют выходным током посредством широтно-импульсного управления напряжением питания. Они электрически изолированы от шины E-bus. Значения тока (от 0 до максимального выходного тока) задаются устройством автоматизации посредством 16-битного значения. Выходные каскады защищены от перегрузки и короткого замыкания. Каждый терминал EtherCAT содержит два канала, состояние сигнала которых отображается светодиодами. Светодиоды упрощают локальную диагностику, отображая типичные неисправности нагрузки и проводки.

Терминал EtherCAT EL2595 содержит источник постоянного тока для светодиодов и предназначен для управления одним или несколькими светодиодами, соединенными последовательно. Пользователь указывает требуемый установленный ток, затем встроенный блок питания обеспечивает требуемое прямое напряжение в зависимости от подключенных светодиодов. Для этой цели EL2595 имеет повышающий/понижающий блок питания, который генерирует выходное напряжение из входного напряжения 24 В постоянного тока. Выходное напряжение также регулируется во время работы для поддержания установленного тока. Ток можно быстро переключать для кратковременного освещения, поэтому возможны даже очень короткие вспышки света. Длительность импульса регулируется от 1 В Вмкс до бесконечности, само время вспышки можно установить с помощью временной метки через распределенные часы, также доступен внешний триггерный вход. Обширная диагностика в реальном времени, например, для входного тока/напряжения и выходного тока/напряжения, позволяет детально контролировать интенсивность света светодиодов. При выходе за пределы заданного коридора нагрузки, например, из-за ошибок нагрузки, EL2595 отключается для защиты нагрузки (с возможностью сброса).

Цифровой терминал EtherCAT EL2788 обеспечивает восемь переключателей, которые могут использоваться как релейный контакт для напряжений переменного/постоянного тока. Электронный переключатель реализован с помощью высокопроизводительных транзисторов MOSFET с низким сопротивлением в открытом состоянии. Сам переключатель не защищен от короткого замыкания, но благодаря своей высокой импульсной токовой способности он может выдерживать ток до срабатывания внешнего предохранителя. Износостойкость повышает доступность приложения. Омические и слегка индуктивные нагрузки могут быть переключены до номинального напряжения 30 В переменного/постоянного тока. Чисто омические нагрузки могут быть переключены до номинального напряжения 48 В постоянного тока. Высокие пиковые напряжения и импульсы электромагнитных помех предотвращаются. Контакты питания связаны. Выходы EL2788 питаются через контакты питания.

Цифровой выходной терминал EL2808 подключает двоичные сигналы управления 24В В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса с электрической изоляцией. Терминал EtherCAT содержит восемь каналов, состояние сигнала которых отображается светодиодами. Контакты питания подключаются через. В EL2808 выходы запитываются через контакт питания 24В В постоянного тока.

Цифровой выходной терминал EL2828 подключает двоичные сигналы управления 24В В постоянного тока от устройства автоматизации к исполнительным механизмам на уровне процесса с электрической изоляцией. Терминал EtherCAT содержит восемь каналов, состояние сигнала которых отображается светодиодами. Контакты питания подключаются через. В EL2828 выходы запитываются через контакт питания 24В В постоянного тока.

Компонент EL2911 TwinSAFE представляет собой клемму потенциального источника питания и позволяет настраивать группы TwinSAFE с безопасным источником питания (24 В постоянного тока, до 10 В А). Если клемма TwinSAFE обнаруживает ошибку, она переключается в безопасное состояние (отказоустойчивое). Безопасные потенциальные группы могут быть созданы в сегменте терминала с помощью EL2911. Таким образом, стандартные клеммы без помех могут быть безопасно отключены и интегрированы в приложение безопасности. Кроме того, EL2911 имеет четыре безопасных входа. Данные, имеющие отношение к безопасности, обмениваются через FSoE с компонентом TwinSAFE Logic-capable.

С ELM2744 Beckhoff значительно расширяет возможности использования интегрированной измерительной технологии серии ELM3xxx, а также обычных аналоговых входов и выходов EL3xxx/EL4xxx, поскольку теперь к одному аналоговому входному каналу можно одновременно подключать несколько датчиков или источников. Для этого ELM2744 оснащен неизнашивающимися твердотельными реле (полупроводниковыми переключателями) в качестве коммутационных элементов, которые специально разработаны для малых аналоговых сигналов и, таким образом, отличаются от обычных твердотельных терминалов, таких как EL279x. Благодаря чрезвычайно низкому току утечки в диапазоне нА в открытом состоянии, параллельно подключенные сигналы практически не влияют друг на друга. Многоканальная запись аналоговых сигналов, а также гибкое переключение различных тестовых состояний на интегрированных в производство испытательных станциях, таким образом, легко реализуются без внешних подключенных переключателей.

Выходной терминал ELX2792 имеет два реле, каждое с переключающим контактом, которые могут использоваться универсально для переключения искробезопасных нагрузок до зоны 0/20. Это могут быть, например, электромагнитные клапаны, контакторы или оптические/акустические сигнальные устройства. ELX2792 имеет беспотенциальные контакты. Состояние сигнала каждого отдельного канала отображается светодиодом. Терминалы EtherCAT из серии ELX всегда должны работать в сочетании с терминалом подачи питания ELX9560, который генерирует электрически изолированное выходное напряжение (24 В В EX) из входного напряжения (24 В В DC) для питания нижестоящих терминалов ELX. Если необходимо обновить подачу питания, можно использовать комбинацию ELX9410 и ELX9560, чтобы можно было подключить дополнительные терминалы ELX в линию. Терминальный сегмент ELX должен быть завершен одним ELX9012 или двумя ELX9410.
