TTi PL155 — настольный/системный линейный стабилизированный источник питания постоянного тока с интеллектуальным аналоговым управлением, источник питания постоянного тока одинарной точности, 15 В/5 А

Описание

TTi PL155

• Системный настольный источник питания постоянного тока, линейное регулирование, интеллектуальное аналоговое управление, один выход, 15 В/5 А, без интерфейсов
• Настольные источники питания постоянного тока одинарной точности PL155, 15 В/5 А
• Линейное регулирование — для лучшей производительности
• Сверхкомпактная конструкция — занимает меньше места
• Истинное аналоговое управление — для простоты использования

Настольный/системный линейный стабилизированный источник питания постоянного тока с интеллектуальным аналоговым управлением, источник питания постоянного тока одинарной точности, 15 В/5 А

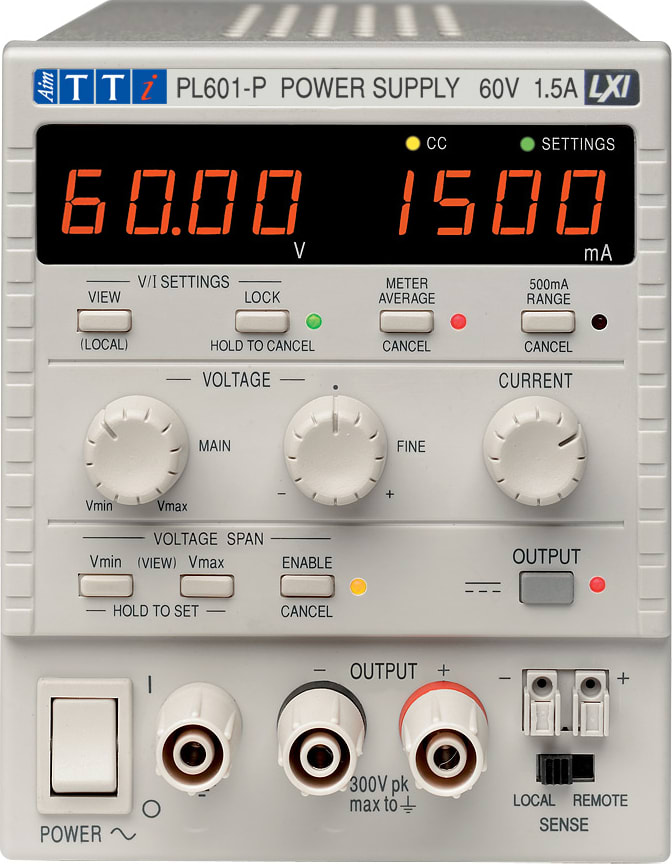

Новая серия PL — это новейшая линейка высокопроизводительных линейных стабилизированных источников питания постоянного тока от TTi. Он заменяет оригинальную серию PL, которая была выбором лабораторных источников питания для многих организаций по всему миру.

Новая серия PL сохраняет истинное аналоговое управление оригинальной серии PL, но объединяет его с новыми удобными цифровыми функциями, более высокой плотностью мощности и превосходной производительностью.

Новая серия PL — усовершенствованные линейные регулируемые лабораторные источники питания

Основываясь на успехе выигрышной формулы

В 1980-х годах оригинальная серия PL изменила ожидания клиентов от лабораторных источников питания и установила формат, который был широко скопирован другими производителями. С годами серия PL постоянно пересматривалась и расширялась. В настоящее время по всему миру используются сотни тысяч устройств серии PL, и многие организации по-прежнему отдают предпочтение этим лабораторным источникам питания.

Компания TTi находится на переднем крае разработки лабораторных источников питания уже около тридцати лет, за это время она переопределила современный уровень продуктов с импульсным режимом с помощью своих инновационных конструкций регуляторов смешанного режима и PowerFlex.

Продолжение разработки линейных моделей привело к появлению более дешевой серии EL и усовершенствованной серии QL. Тем не менее, спрос на серию PL остается высоким, что свидетельствует о том, насколько хорошо она удовлетворяет потребности многочисленных клиентов. Теперь компания TTi разработала совершенно новую конструкцию, которая сохраняет все ключевые особенности оригинальной серии PL, но объединяет их с новыми и важными функциями.

Аналоговое управление с цифровой стабильностью

Поскольку технологии изменились, многие продукты перешли от аналогового управления к цифровому. Хотя цифровое управление подходит для многих приборов, оно не обязательно подходит для настольного источника питания. Исследования клиентов показывают, что многие пользователи предпочитают скорость и простоту традиционных аналоговых элементов управления для настройки напряжения и тока. Цифровые элементы управления могут обеспечивать большую точность, но часто за счет простоты использования. Учитывая это, серия New PL сохранила настоящие аналоговые элементы управления своего предшественника.

Главным недостатком аналоговых элементов управления является стабильность и безопасность. Настройки аналоговых потенциометров могут со временем дрейфовать. Что еще важнее, настройки могут быть изменены случайно с потенциально серьезными последствиями.

В серии New PL представлена функция S-Lock. Одно нажатие кнопки Lock передает управление напряжением и током от аналоговых элементов управления к внутренней цифровой схеме. Это обеспечивает не только полную безопасность, но и исключительную стабильность, поскольку каждая настройка контролируется ЦАП инструментального качества.

Линейное регулирование для сверхнизкого уровня шума

Линейное регулирование по-прежнему обеспечивает самый низкий выходной шум и наилучшую переходную характеристику (время восстановления после внезапного скачка тока). Большинство линейных регулируемых источников питания обеспечивают низкий выходной шум, типичными показателями которого являются значения ниже 2 мВ среднеквадратичного значения. Новая серия PL идет на шаг дальше и имеет среднеквадратичное значение шума 0,4 мВ с жестко заданными значениями пик-пик шума и синфазного тока.

Выберите диапазон напряжения, который подходит вашей задаче

При работе с любым конкретным оборудованием инженерам часто требуется переменный источник напряжения только в узком диапазоне. Установите слишком высокое напряжение, и может произойти повреждение, установите слишком низкое, и схема может сбросить настройки. Вот где вступает в дело функция V-Span новой серии PL. Она позволяет пользователю переопределять конечные значения управления напряжением, чтобы определить определенный диапазон напряжений.

Например:

Инженер работает над схемой, которая в конечном итоге будет работать от четырех NiMh-элементов.

Они используют V-Span для установки Vmax на 5,8 вольт (для предотвращения повреждения от перенапряжения) и Vmin на 3,6 вольт (для гарантии того, что схема не сбрасывается). Теперь у них есть блок питания, который обеспечивает аналоговое управление с высоким разрешением в точном диапазоне напряжений, которые им нужны.

Vmin и Vmax можно установить в любом месте между нулем и максимальным выходным напряжением, при условии только Vmax &gt, (Vmin + 0,1 В). Тонкая регулировка дает дополнительную регулировку ±1%.

После установки функцию диапазона напряжения можно включить или выключить нажатием кнопки*.

Сверхкомпактный, использующий минимальное пространство на столе или в стойке

Сверхкомпактный дизайн с более высокой энергоэффективностью и почти бесшумным охлаждением

Новая серия PL достигает исключительной плотности мощности для линейного регулируемого блока питания, предлагая до 90 Вт из корпуса размером ¼ стойки 3U. Это обеспечивает ему необычно малую площадь основания, занимая меньше места на переполненном столе. Для стоечного монтажа в один слот можно установить до четырех блоков.

Несмотря на небольшой размер и линейное регулирование, серия New PL генерирует относительно мало тепла за счет использования усовершенствованного предварительного регулятора с фазовым управлением. Это обеспечивает значительно более высокую энергоэффективность по сравнению с обычными конструкциями с линейным регулированием, особенно при подаче более низких напряжений. Внутренние радиаторы используют конвекционное охлаждение с помощью вентилятора для отвода тепла с минимальным шумом вентилятора.
