Цифровые осциллографы Rigol DS2202A-OB – полоса пропускания: 200 МГц, каналы: 2, частота дискретизации: 2 Гвыб/с

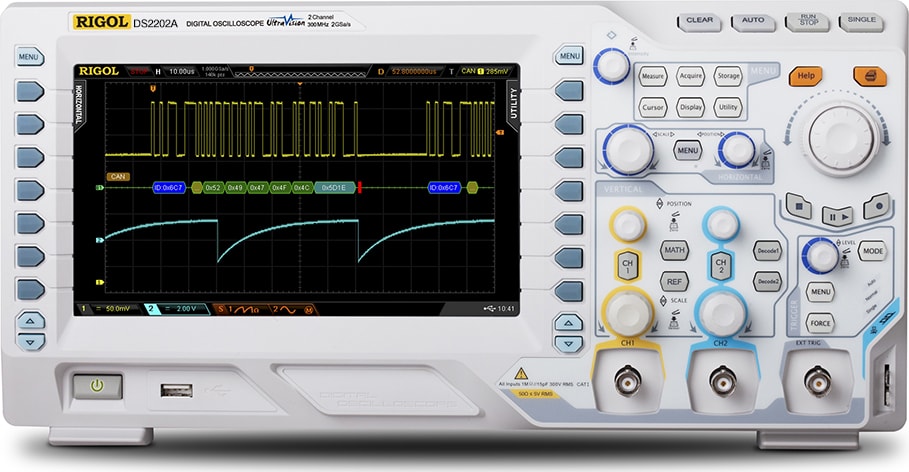

Описание Цифровой осциллограф Rigol DS2202A 200 МГц Модель DS2202A

• Более широкий вертикальный диапазон (500 мкВ/дел ~ 10 В/дел), более низкий уровень шума, лучше подходит для захвата слабых сигналов
• Макс. частота дискретизации 2 Гвыб/с
• Стандартная глубина памяти 15 Мвыб или 56 Мвыб с опцией

Серия DS2000A — это новый массовый цифровой осциллограф, отвечающий требованиям customer’s благодаря инновационной технологии, ведущим в отрасли характеристикам, мощным функциям запуска и широким возможностям анализа

Номер модели DS2072A DS2072A-S DS2102A DS2102A-S DS2202A DS2202A-S DS2302A DS2302A-S Аналоговая полоса пропускания 70 МГц 100 МГц 200 МГц 300 МГц Каналы 2 Макс. Частота дискретизации 2 Гвыб/с (одноканальный), 1 Гвыб/с (двухканальный) Макс. глубина памяти 14 Мвыб（станд.）, 56 Мвыб（опция） Макс. форма сигнала
Скорость захвата
50 000 осциллограмм/с Функция записи,
воспроизведения и анализа
формы сигнала в реальном времени


До 65 000 кадров Стандартные датчики RP3300A 350 МГц BW Пассивный датчик: 2 комплекта Встроенный 2-канальный
источник 25 МГц
Нет Да Нет Да Нет Да Нет Да

Габариты продукта: Ширина X Высота X Глубина = 361,6 мм × 179,6 мм × 130,8 мм Вес: 3,9 кг ± 0,2 кг (без упаковки)

• Более глубокая память (стандартно 14 Мт, опционально 56 Мт)
• Более высокая скорость захвата формы сигнала (до 50 000 осциллограмм/с)
• Запись, воспроизведение и анализ формы сигнала в реальном времени (до 65 000 кадров)
• Многоуровневый дисплей градации интенсивности (до 256 уровней)

Более широкий вертикальный диапазон (500 мкВ/дел~10 В/дел), более низкий уровень шума, лучше подходит для захвата малых сигналов

Полная полоса пропускания, более низкий выброс, идеальная конструкция частотной характеристики

UltraVision: более глубокая память (стандартно 14 Мт, опционально 56 Мт)

UltraVision: скорость захвата формы сигнала до 50 000 осциллограмм/с

UltraVision: функция записи, воспроизведения и анализа формы сигнала в реальном времени (стандартно)

UltraVision: более глубокая память с многоуровневым отображением градации интенсивности (до 256 уровней)

Стандартно. Функции триггера последовательной шины (RS232, I2C, SPI)

Дополнительная функция декодирования последовательной шины с отображением списка

Универсальные функции триггера (Runt, Nth Edge, Setup/Hold

Runt Trigger

Стандартная расширенная математическая функция

Стандартная функция тестирования маски

Встроенный 2-канальный источник (DS2000A-S)

Функция произвольного сигнала встроенного 2-канального источника (DS2000A-S)

Автоматические измерения со статистикой

Полная совместимость (USB-хост, USB-устройство, LAN, AUX)
