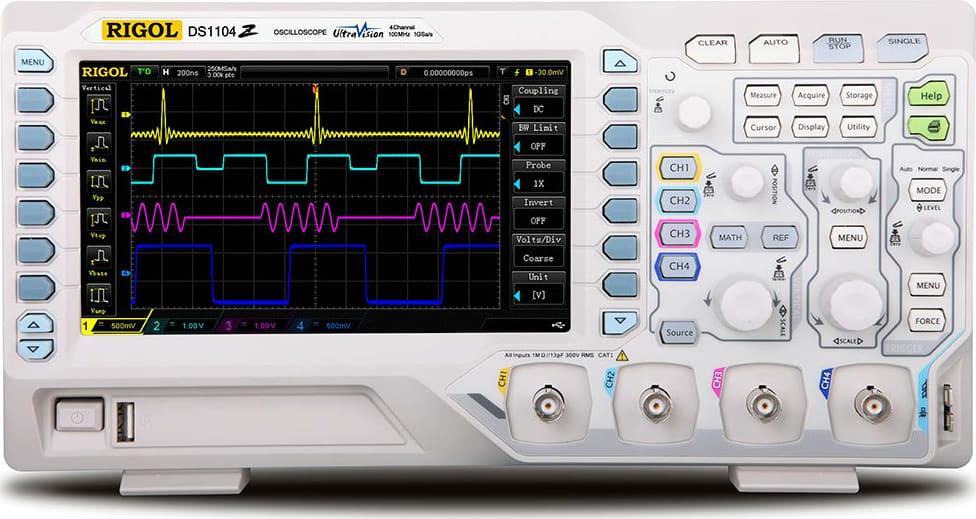

Цифровые осциллографы открытого типа Rigol DS1104Z — полоса пропускания: 100 МГц, каналы: 4, частота дискретизации: 1 Гвыб/с

Описание

Серия DS1000Z представляет собой 4-канальные цифровые осциллографы с полосой пропускания 70 МГц ~ 100 МГц, частотой дискретизации до 1 Гвыб/с, а также большой глубиной хранения и высокой скоростью захвата сигналов, что делает их высокопроизводительными экономичными цифровыми осциллографами общего назначения. Серия DS1000Z использует многие современные’s передовые технологии и процессы, общая производительность достигла международного передового уровня, для наиболее широко используемых рынков цифровых осциллографов, включая связь, полупроводники, компьютеры, аэрокосмическую и оборонную промышленность, приборостроение, промышленную электронику, бытовую электронику, автомобильную электронику, техническое обслуживание сайтов, исследования/образование и многие другие области универсальных требований к проектированию/отладке/тестированию и проектированию осциллографов.

Инновационная технология UltraVision

• Более глубокая память (стандартно 12 Мт, опционально 24 Мт)
• Более высокая скорость захвата формы сигнала (до 30 000 осциллограмм/с)
• Запись и воспроизведение формы сигнала в реальном времени (до 60 000 кадров, опционально)
• Многоуровневый дисплей с градацией интенсивности

Поддерживаемые датчики и аксессуары RIGOL Серия DS1000Z: Номер модели Коэффициент затухания Полоса пропускания Входное сопротивление Макс. входное напряжение Рекомендуемые приложения RP2200 1:1 или 10:1 1X: DC~7 МГц
10X: DC~150 МГц
1X: 1 МОм ±2%
10X: 10 МОм±2%
1X: CAT II 150 В переменного тока
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3300 1:1 или 10:1 1X: DC~8 МГц
10X: DC~350 МГц
1X: 1 МОм ±2%
10X: 10 МОм±2%
1X: CAT II 150 В AC
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3500 10:1 DC~500 МГц 10 МОм±2% CAT II 300 В переменного тока Тест общего назначения RP1300H DC~300 МГц CATI 2000 В (DC+AC),
CATII 1500 В (DC+AC)
Высоковольтный датчик RP1050H 1000:1 DC~50 МГц 10 МОм±0,5% DC: 0~15 кВ DC
AC: импульсный &lt,=30 кВпик-пик
AC: синусоида &lt,=10 кВср.кв.

Тест высокого напряжения RT50J 50 Ом
адаптер импеданса (2 Вт, 1 ГГц)
RP1001C BW:DC~300kHz

Макс. DC:±100A,
AC P-P:200A, AC RMS:70A

Токовый датчик RP1002C BW:DC~1MHz Макс. DC:±70A,
AC P-P:140A, AC RMS:50A
Токовый датчик RP1003C BW:DC~50MHz Макс. AC RMS:30A
AC Peak:50A (непостоянный)
Токовый датчик RP1004C BW:DC~100MHz, макс. AC RMS:30A,
AC Peak:50A (непостоянный)
Токовый датчик RP1005C BW:DC~10MHz Max.150 A rms,
300 A peak (непостоянный),
500 A peak (@pulse width &lt,=30 ms)

Токовый датчик RP1000P Источник питания RP1025D BW:25MHz Max. Напряжение ≤ 1400Vpp Высоковольтный дифференциальный датчик RP1050D BW:50MHz Max. Напряжение ≤ 7000Vpp Высоковольтный дифференциальный датчик RP1100D BW:100MHz Max. Напряжение ≤ 7000Vpp Высоковольтный дифференциальный датчик
