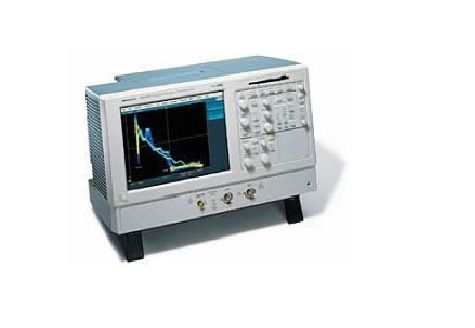

Параметры

Дополнительные функции:

• Полоса пропускания: 350 МГц
• 4 канала
• Частота дискретизации: 5 Гвыб/с
• Запись Длина: 8M
• Расчетное время нарастания 5 мВ/дел (типовое): 800 пс
• 100 000 осц/с Максимальная скорость захвата осциллограммы
• Окна пользовательского управления MyScope™ Повышение производительности
• Меню, вызываемое правой кнопкой мыши, для исключительной эффективности
• Платформа OpenChoice® с Windows 2000 обеспечивает встроенные сетевые функции и средства анализа
• Небольшие габариты/легкий вес
• Яркий дисплей 10,4 дюйма
• Набор расширенных триггеров
• Тестирование по маске связи
• Тестирование на соответствие/непрохождение
• Удаленный просмотр и управление
• Отправка электронной почты по событию
• Привод CD-RW
• Взаимодействие с логическими анализаторами Tektronix
• Контроллер GPIB

Применения:

• Цифровой дизайн и отладка
• Тестирование по маске для телекоммуникационных/датакоммуникационных/видеостандартов
• Исследование переходных явлений
• Измерение мощности
• Проектирование и отладка видео
• DVD, джиттер и синхронизация, спектральный анализ
• Автомобильная электроника
• Производственные испытания
• Электромеханические
• Биомедицинские
• Промышленный контроль

Самый простой в мире Используйте осциллограф среднего уровня.

Окна пользовательского управления MyScope™

Серия TDS5000B предлагает первый в отрасли легко настраиваемый пользовательский интерфейс осциллографа. Окна управления MyScope — это революционно новая функция, которая позволяет вам создавать собственные окна управления, используя только те элементы управления, функции и возможности, которые вам нужны и важны в вашей работе. Впервые вы можете собрать все необходимые вам функции из всех различных частей осциллографа в одно окно управления, эффективно создавая свой собственный персонализированный «набор инструментов» функций осциллографа. Вам больше не нужно искать функции в меню или заново учиться управлять осциллографом после перерыва в лаборатории. Окна управления MyScope позволяют вам тратить свое драгоценное время, сосредоточившись на текущей задаче, а не на навигации по меню на вашем осциллографе. И создание этих настраиваемых окон управления не является длительным или сложным процессом. Их легко создать за считанные минуты с помощью простого визуального процесса перетаскивания. После создания к этим пользовательским окнам управления можно легко получить доступ с помощью специальной кнопки MyScope и выбора меню на кнопке/строке меню осциллографа, как и к любому другому окну управления. Вы можете создать неограниченное количество настраиваемых окон управления, что позволит каждому пользователю, использующему осциллограф в общей среде, иметь собственное уникальное окно управления.

Поскольку окна управления хранятся как файлы на жестком диске, их можно легко перенести на другие осциллографы серии TDS5000B или даже отправить по электронной почте коллеге по всему миру, когда возникнет такая необходимость. Окна управления MyScope принесут пользу всем пользователям осциллографов: от сокращения времени разгона, с которым многие сталкиваются при возвращении в лабораторию после того, как они какое-то время не использовали осциллограф, до опытных пользователей, которые теперь могут работать гораздо эффективнее. Все, что вам нужно, находится в одном окне управления, вместо того, чтобы постоянно перемещаться по меню за меню для повторения одних и тех же задач.

Щелчки правой кнопкой мыши

Серия TDS5000B также представляет полный набор функций, выполняемых правой кнопкой мыши. щелкайте меню, которые делают простые вещи такими, какими они должны быть — простыми. Контекстные меню контекстно-зависимы, то есть варианты, представленные в меню, зависят от того, где вы щелкнули правой кнопкой мыши. Это делает контекстное меню чрезвычайно интуитивно понятным. Хотите изменить тип курсора? Щелкните правой кнопкой мыши курсор или показания курсора. Хотите изменить опорные уровни автоматического измерения? Щелкните правой кнопкой мыши измерение. Хотите изменить параметры триггера? Щелкните правой кнопкой мыши показания триггера. Хотите изменить цвет сигнала? Щелкните правой кнопкой мыши маркер формы волны. Практически все объекты на дисплее осциллографа имеют связанные с ними контекстные меню, которые включают все соответствующие действия или функции, относящиеся к этим объектам. Есть также меню правой кнопки мыши для областей дисплея в дополнение к просто объектам. Например, щелчок правой кнопкой мыши на главной шкале вызывает меню с такими вариантами, как «Очистить данные», «Настройка по умолчанию», «Автонастройка», «Снимки экрана», «Сохранить все осциллограммы» и «Добавить текст на экране».

Настройка и эффективность, обеспечиваемые окнами управления MyScope и контекстными меню, делают осциллографы серии TDS5000B самыми простыми в использовании осциллографами среднего диапазона в мире, позволяя вам достичь уровня производительности, которого вы не могли бы достичь. Вы считаете это возможным с вашим текущим осциллографом.

Производительность и набор функций, которые вы ожидаете

Осциллографы с цифровым люминофором (DPO) серии TDS5000B обеспечивают полосу пропускания до 1 ГГц, 5 Частота дискретизации в Гвыб./с в реальном времени, длина записи 16 млн и набор расширенных триггеров позволяют захватывать и характеризовать даже самые требовательные сигналы. DPO обеспечивают непревзойденное понимание поведения сигнала, отображая, сохраняя и анализируя сложные сигналы в режиме реального времени, используя три измерения информации о сигнале: амплитуду, время и распределение амплитуды во времени. DPO серии TDS5000B, использующие запатентованную Tektronix технологию сбора данных DPX®, обеспечивают скорость захвата более 100 000 осциллограмм в секунду. Некоторые поставщики осциллографов заявляют о высокой скорости захвата формы сигнала в течение коротких промежутков времени, но только DPO, оснащенные технологией DPX, могут обеспечить такую высокую скорость захвата формы сигнала на постоянной основе, экономя минуты, часы или даже дни за счет быстрого выявления характера неисправностей, поэтому Заэто изоляции можно применять сложные режимы запуска.

Расширенный анализ формы сигнала

Серия TDS5000B включает полную систему параметрических измерений для характеризации сигнала. Выберите из 53 автоматических измерений, используя графическую палитру, которая логически организует измерения по категориям «Амплитуда», «Время», «Комбинация», «Гистограмма» и «Связь». Соберите дополнительные сведения о результатах измерений с помощью статистических данных, таких как среднее, минимальное, максимальное значение, стандартное отклонение и совокупность. Курсоры осциллограмм упрощают измерение временных характеристик от трассы к трассе, а курсоры, связывающие режимы отображения YT и XY, упрощают исследование фазовых соотношений и нарушений безопасной рабочей области. Определите и примените математические выражения к данным сигнала для отображения результатов на экране в терминах, которые вы можете использовать. Доступ к стандартным математическим функциям сигналов одним нажатием кнопки. Или, для более сложных приложений, создавайте алгебраические выражения, состоящие из источников сигналов, математических функций, значений измерений, скаляров и настраиваемых пользователем переменных с помощью простого в использовании редактора в стиле калькулятора.

Применяется расширения измерения могут быть установлены для расширения возможностей TDS5000B. Эти программные приложения основаны на производительности точного сбора данных серии TDS5000B, чтобы удовлетворить потребность в измерениях для конкретных приложений для быстрой количественной оценки производительности устройства и системы. Дополнительные приложения включают в себя измерение и анализ мощности, анализ джиттера и синхронизации, измерения дисковых накопителей, тестирование USB на соответствие, анализ оптических накопителей, соответствие телекоммуникационным импульсам ANSI/ITU и тестирование Ethernet.

Архитектура OpenChoice

Серия TDS5000B включает открытый доступ к операционной среде MS Windows 2000. Хотя прибор остается специализированным осциллографом, возможность доступа к рабочему столу MS Windows делает его мощным инструментом. Встроенные приложения, такие как WordPad, Paint и веб-браузер, позволяют одновременно вести лабораторные заметки во время работы с прибором. Это экономит время и устраняет подверженные ошибкам шаги, связанные с передачей изображений для последующей разработки отчета. Другие приложения, такие как Microsoft Word или Excel, MATLAB и LabVIEW, могут быть установлены на прибор для локального документирования или анализа сигналов. Установка осциллографа в локальной сети позволяет просматривать информацию в Интернете, обмениваться электронной почтой, печатать и обмениваться файлами. Используя встроенную шину PCI, данные сигналов можно передавать непосредственно из приложений для сбора данных в приложения для анализа на рабочем столе Windows с гораздо более высокой скоростью, чем обычная передача GPIB.

Кроме того, архитектура OpenChoice обеспечивает всестороннюю программная инфраструктура для более быстрой и универсальной работы. Программы передачи данных, такие как панель инструментов Excel, панель инструментов Word и генератор отчетов, используются для упрощения анализа и документирования на рабочем столе Windows или на внешних ПК. Реализация Tektronix стандартных отраслевых протоколов, таких как интерфейс TekVISA™ и управление ActiveX, включена для использования и улучшения приложений Windows для анализа данных и документирования. Или используйте комплект разработчика программного обеспечения (SDK), чтобы помочь создать собственное программное обеспечение для автоматизации многоэтапных процессов сбора и анализа сигналов с помощью Visual BASIC, C, C++, MATLAB, LabVIEW, LabWindows/CVI и других распространенных сред разработки приложений (ADE). Интеграция осциллографа с внешними ПК и хостами, отличными от Windows, также поддерживается программными решениями серии TDS5000B. Драйверы приборов Plug-and-Play и IVI включены в комплект поставки, чтобы обеспечить простую связь с осциллографом с помощью соединений GPIB, последовательного порта и локальной сети из программ, запущенных на приборе или внешнем ПК. Приложения UNIX и другие ресурсы локальной сети могут подключаться напрямую через Ethernet с помощью сервера VXI 11.2, включенного в серию TDS5000B.

Непревзойденная простота использования в сочетании с высокой производительностью TDS5000B, платформой OpenChoice и комплексный набор функций в компактном настольном корпусе обеспечивает исключительную ценность.

Технические характеристики
