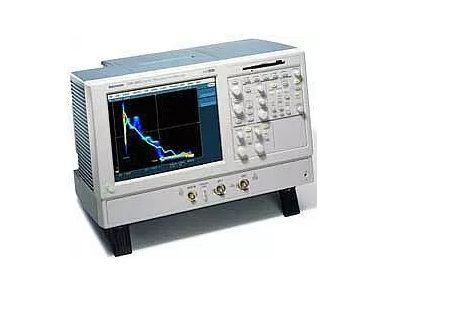

Цифровой фосфорный осциллограф (DPO) TDS5054

Цифровой фосфорный осциллограф (DPO) TDS5054 обеспечивает полосу пропускания до 500 МГц, реальную скорость 5 Гвыб/с. частота дискретизации по времени, длина записи 400 000 и максимальная скорость захвата сигнала 100 000 осц/с. Эта производительность, наряду с набором расширенных триггеров, интуитивно понятным пользовательским интерфейсом и открытой платформой Windows в компактном настольном корпусе, обеспечивает исключительную ценность.

Характеристики:

• Полоса пропускания: 500 МГц
• 4 канала
• Частота дискретизации: 5 Гс/с
• Длина записи: 400 тыс. (1 канал)
• Цветной дисплей
• 100 000 осц./с Максимальная скорость захвата осциллограммы
• Интуитивно понятный пользовательский интерфейс, облегчающий работу
• OpenChoice с Windows 2000 обеспечивает встроенные сетевые функции и возможности анализа
• Малая занимаемая площадь
• Яркий дисплей 10,4 дюйма (264 мм)
• Набор расширенных триггеров
• Встроенный принтер (дополнительно)
• Привод CD-RW (дополнительно)
• Взаимодействие с логическими анализаторами Tektronix

Применения:

• Цифровое проектирование и отладка
• Исследование переходных процессов явлений
• Измерения мощности
• Проектирование и отладка видео
• Анализ DVD
• Анализ дисковода
• Дрожание и синхронизация анализа
• Спектральный анализ
• Проектирование и отладка автомобильной электроники
• Производственные испытания и контроль качества
• Электромеханическое проектирование и анализ
• Разработка биомедицинских продуктов
• Промышленный контроль

Осциллографы с цифровым люминофором обеспечивают непревзойденное понимание поведения сигнала, отображая, сохраняя и анализируя сложные сигналы в режиме реального времени, используя три измерения информации о сигнале: амплитуду, время и распределение амплитуды во времени. Серия TDS5000 DPO обеспечивает высокую скорость захвата осциллограмм благодаря запатентованной технологии сбора данных Tektronix DPXTM, экономя минуты, часы или даже дни за счет быстрого выявления характера сбоев, поэтому для их изоляции можно применять сложные режимы запуска.

Интуитивно понятный пользовательский интерфейс

Графический пользовательский интерфейс серии TDS5000 легко адаптируется к любому стилю работы и среде, что упрощает изучение и использование осциллографа. Классические элементы управления в аналоговом стиле обеспечивают мгновенный доступ к наиболее часто используемым функциям с передней панели, а большой дисплей с диагональю 10,4 дюйма (264 мм) и широкое использование интуитивно понятных значков создают визуальную среду с подробным изображением функций прибора.

Архитектура OpenChoice

Серия TDS5000 сочетает в себе высокопроизводительный осциллограф и ПК в самодостаточная единица. Благодаря технологии сбора данных DPX, рабочему столу OpenChoice Windows и интерфейсам прикладного программирования (API) для Windows и UNIX эта серия обеспечивает исключительно быстрый сбор данных, их анализ и доступ к сети.

Дополнительные преимущества

• Дополнительный встроенный принтер для распечатывания моментальных снимков и длинных баннеров осциллограмм и результатов измерений.
• Дополнительный дисковод CD-RW для удобной портативного запоминающего устройства.
• Совместимость с логическими анализаторами Tektronix для временной корреляции аналоговых и цифровых сигналов.

Технические характеристики
