Характеристики

• Возможности измерения переменного/постоянного тока: постоянный ток – 15 МГц, 150 А постоянного тока (требуется усилитель TCPA300)
• Автоматическое масштабирование и единицы измерения – осциллограф на экране. Показания величины и единиц измерения уменьшают количество ошибок измерения, не требуя ручных вычислений
• Входное соединение переменного/постоянного тока
• Низкий вносимый импеданс снижает нагрузку на тестируемое устройство
• Небольшой механический корпус – меньше места на рабочем столе, проще хранение и обращение
• Конструкция с разъемным сердечником позволяет легко подключать цепь
• Индикаторы состояния отображают рабочее состояние и уведомляют о возможных состояниях ошибки – размагничивание, обрыв датчика, перегрузка, без оконечной нагрузки 50 Ом, несовместимый тип пробника
• Меньший дрейф постоянного тока и низкий уровень шума позволяют улучшить измерения малых токов
• Сертификат для использования в США, Канаде и Европе. Соответствует применимым стандартам IEC

Применения

• Источники питания (импульсные и линейные)
• Полупроводниковые устройства (тиристоры, IGBT, MOSFET, CMOS, BJTs)
• Силовые инверторы/преобразователи
• Электронные балласты
• Промышленная/бытовая электроника
• Мобильная связь (телефон, спутник, релейные станции)
• Моторные приводы
• Транспортные системы (электронные транспортные средства, электропоезда, локомотивы, авионика)

Технические характеристики

• 15 МГц
• 150 A

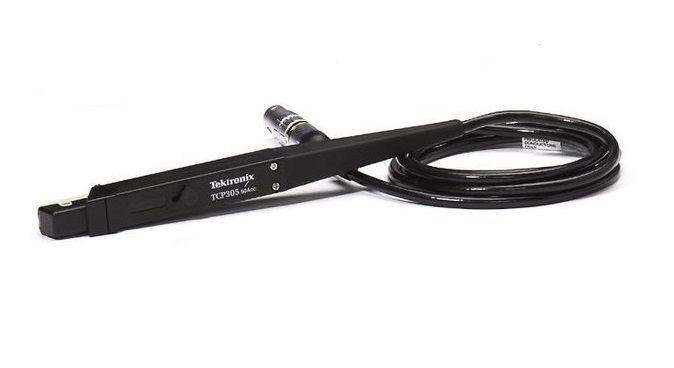

Семейство Tektronix TCP303 для измерения переменного/постоянного тока представляет собой передовую систему измерения тока, отвечающую современным требованиям.

Датчики с разъемным сердечником используют как трансформаторную технологию, так и технологию эффекта Холла, что обеспечивает возможности измерения в широкой полосе пропускания от постоянного тока до 100 МГц при токах от 1 миллиампер до тысяч ампер (при использовании с трансформатором тока CT4).

При подключении к осциллографам Tektronix TDS с интерфейсами TEKPROBE Level II или TekConnect (с TCA-BNC) измерения тока и расчеты становятся простыми и легкими. Дополнительная мощность измерения доступна с дополнительным программным обеспечением, таким как пакет измерения мощности TDSPWR2.
