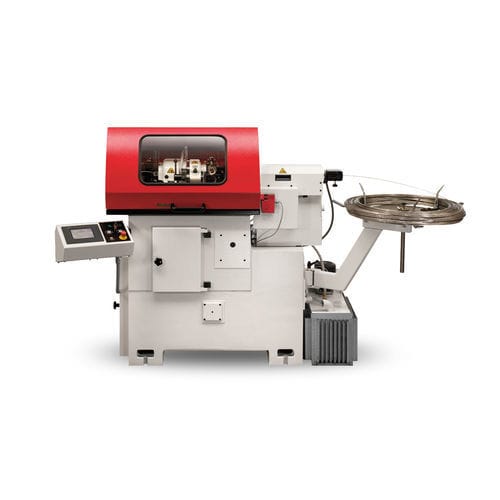

escomatic D5 CNC ULTRA

escomatic D5 CNC ULTRA — это новая разработка, основанная на escomatic D2 CNC. Помимо токарных операций, на основе того же принципа, хорошо известного пользователям NM 64X, можно обрабатывать переднюю и заднюю сторону детали. На передней стороне возможно сверление, нарезание резьбы и резьба с помощью трех аксиально расположенных шпинделей. После отрезания детали задняя сторона может подвергаться механической обработке одновременно с передними шпинделями и/или токарной обработкой посредством двух аксиально и одного поперечно расположенных шпинделей.

Благодаря скорости инструментальной головки 12 000 мин-1 и 18 000 мин-1 для переднего и заднего рабочих шпинделей этот новый станок обеспечивает производительность токарной обработки ЧПУ D2 с сверхпроизводительными операциями вторичной обработки. База машины новая и адаптирована к требованиям новой концепции. Правильный блок, блок подачи материала и вращающаяся головка инструмента абсолютно идентичны D2. Контрцанга и система фронтальной обработки с тремя аксиально расположенными шпинделями установлены каждый на отдельном столе с двумя осями ЧПУ каждый. Для задней обработки доступны два шпинделя, установленные в осевом направлении и один сбоку. Возможна одновременная обработка задней стороны в процессе токарной обработки и/или обработка передней части.

Инструмент такой же, как и для ЧПУ D2, за исключением направляющей втулки и контрцанги, совместимых со старыми станками escomatic D2 с кулачковым приводом. escomatic D5 CNC ULTRA оснащен системой управления ЧПУ FANUC 0i, программирование осуществляется в кодах ISO.

Технические характеристики

• Тип управления: ЧПУ
• Применение: сверление, нарезание резьбы, двухшпиндель, 3 шпинделя
• Диаметр:
• Мин.: 0,3 мм (0,01 дюйма)
• Макс.: 4 мм (0,16 дюйма)
• Скорость шпинделя:
• Мин. : 600 об/мин (3769,911 рад/мин-1)
• Макс.: 18 000 об/мин (113 097,336 рад/мин-1)
• Номинальная мощность: 4 кВА (5,4 л.с.)
• Объем охлаждающей жидкости: 100 л (26 галлонов)
• Общая длина: 2150 мм (85 дюймов)
• Общая ширина: 1050 мм (41 дюйм)
• Общая высота: 1580 мм (62 дюйма)
• Вес: 1250 кг (2756 фунтов)
