Купить ТЕСТЕР ИЗОЛЯЦИИ ВЫСОКОГО НАПРЯЖЕНИЯ IR5051

Описание

Основные характеристики Гарантированная точность: 1 год

Параметры измерения	• Сопротивление изоляции • Сопротивление изоляции фотоэлектрических систем • Ток утечки • Напряжение • Емкость (функция DD)
Макс. номинальное напряжение на клеммах	1000 В переменного тока, 2000 В постоянного тока
Макс. номинальное напряжение относительно земли	1000 В (CAT IV), 600 В (CAT III)
Диапазон рабочей температуры и влажности	-20°C до 50 °C (*1) (без конденсации)
Диапазон температуры и влажности хранения	-25°C до 65°C (-13°F до 149°F), относительная влажность менее 80% (без конденсации)
Пыле-/водонепроницаемый	IP40 (с прикрепленной защитой, без клемм) IP65 (ЧЕХОЛ ДЛЯ ПЕРЕНОСКИ C0212)
Стандарты	EN61010 (безопасность), EN61326 (ЭМС), IEC 61557-1, IEC 61557-2 (тестер сопротивления изоляции)
Источник питания	• Щелочная батарея LR6 (AA) × 8 • Никель-металлическая батарея HR6 (AA) аккумуляторная батарея NiMH (гидрид) × 8
Время непрерывной работы (*2)	Прибл. 5 часов без установленного Z3210, прибл. 4 часа с установленным Z3210 и использованием беспроводной связи
Габариты и вес	195 мм (7,68 дюйма) Ш × 254 мм (10 дюймов) В × 89 мм (3,50 дюйма) Г, 1,7 кг (59,97 унций) (включая батареи)
Входящие в комплект аксессуары	Тестовый провод L9850-01 ×1, Тестовый провод L9850-02 ×1, Тестовый провод L9850-03 ×1, Зажим типа «крокодил» L9851-01 ×1, зажим типа «крокодил» L9851-02 ×1, зажим типа «крокодил» L9851-03 ×1, набор тестовых штифтов L9852 ×1, футляр для переноски C0212 ×1, щелочная батарея LR6 ×8, руководство по эксплуатации ×1, меры предосторожности при эксплуатации ×1, беспроводной адаптер Z3210 (только IR5051-90)

*1: от -20°C до 40°C (от -4°F до 104°F), относительная влажность менее 80%, от 40°C до 45°C (от 104°F до 113°F), относительная влажность менее 60%, от 45°C до 50°C (от 113°F до 122°F), менее 50% RH
*2: При использовании щелочных батарей генерируется 5 кВ, клеммы +/- открыты, подсветка выключена и компаратор выключен

Функции

Диагностика изоляции	PI, DAR, DD, SV, Ramp, Timer (*3)
Другие	Индикатор заряда батареи, индикатор цепи под напряжением, автоматическое энергосбережение, автоматическая разрядка, подсветка, зуммер, ручная запись, запись журнала, ввод температуры и влажности, отображение прошедшего времени, часы, фильтр, аппаратный фильтр, удержание данных, сброс системы, Связь USB (только при установке DT4900-01), беспроводная связь (только при установке Z3210), компаратор, дисплей датчика сопротивления, включение функции диагностики изоляции, отключение пробоя, уведомление об отрицательном напряжении

Диагностика изоляции

PI, DAR, DD, SV, Ramp, Timer (*3)

Другие

Индикатор заряда батареи, индикатор цепи под напряжением, автоматическое энергосбережение, автоматическая разрядка, подсветка, зуммер, ручная запись, запись журнала, ввод температуры и влажности, отображение прошедшего времени, часы, фильтр, аппаратный фильтр, удержание данных, сброс системы, Связь USB (только при установке DT4900-01), беспроводная связь (только при установке Z3210), компаратор, дисплей датчика сопротивления, включение функции диагностики изоляции, отключение пробоя, уведомление об отрицательном напряжении

*3:Только для может быть установлено в функции сопротивления изоляции PV

Сопротивление изоляции PV

Диапазон испытательного напряжения	Постоянный ток 250 В – 2,00 кВ
Предустановки испытательного напряжения	500 В, 1 кВ, 1,5 кВ
Задаваемое пользователем тестовое напряжение	250 В до 1 кВ: с шагом 10 В, 1 кВ до 2 кВ: с шагом 25 В
Предустановленное тестовое напряжение	500 В	1000 В	1500 В
Гарантированный диапазон точности (1)	0,00 МОм – 5,00 ГОм ±5% показаний ±5 значащих цифр	0,00 МОм – 10,00 ГОм ±5% показаний ±5 значащих цифр	0,00 МОм – 20,0 ГОм ±5% показаний ±5 значащих цифр
Гарантированный диапазон точности (2)	5,01 ГОм – 100 ГОм ±20% показаний	10,1 ГОм до 100 ГОм ±20% показаний	20,1 ГОм до 100 ГОм ±20% показаний
Номинальный ток	[Испытательное напряжение] / [20 МОм]
Напряжение холостого хода	От 0% до 10% от тестового напряжение
Ток короткого замыкания	2 мА или меньше
Возможное количество измерений	1000 раз или больше на одном комплекте полностью заряженных батарей

Измерение сопротивления изоляции

Диапазон испытательного напряжения	Постоянный ток 250 В до 5,20 кВ постоянного тока
Задаваемое пользователем тестовое напряжение	250 В до 1 кВ: с шагом 10 В, 1 кВ до 5 кВ: с шагом 25 В
Предустановленное тестовое напряжение	250 В	500 В	1000 В	2500 В	5000 В
Гарантированный диапазон точности (1)	0,00 МОм〜2,50 ГОм ±5% показаний ±5 значащих цифр	0,00 МОм〜5,00 ГОм ±5% показаний ±5 значащих цифр	0,00 МОм〜10,0 ГОм ±5% показаний ±5 значащих цифр	0,00 МОм〜25,0 ГОм ±5% показания ±5 ед.	0,00 МОм〜50,0 ГОм ±5% показания ±5 ед.
Гарантированный диапазон точности (2)	2,51 ГОм〜500 ГОм ±20% показания	5,01 ГОм〜1,00 ТОм ±20% показания	10,1 ГОм〜2,00 ТОм ±20% показания	25,1 ГОм〜5,00 ТОм ±20% показания	50,1 ГОм〜10,00 ТОм ±20% показания
Номинальный ток	1 мА до 1,2 мА
Ток короткого замыкания	2 мА или меньше
Возможное количество измерений	200 раз или более на одном комплекте полностью заряженных батарей

Измерение тока утечки

Диапазон измерений (авто)	10 нА	100 нА	1000 нА	10 мкА	100 мкА	1 мА
Диапазон отображения	0,00 нА до 9,99 нА	9,0 нА до 99,9 нА	90 нА до 999 нА	0,90 мкА до 9,99 мкА	9,0 мкА до 99,9 мкА	90 мкА – 999 мкА (4) 0,90 мА – 3,00 мА (5)
Разрешение	0,01 нА	0,1 нА	1 нА	0,01 мкА	0,1 мкА	4: 1 мкА 5: 0,01 мА

Измерение напряжения

Гарантированный диапазон точности	30 В до 1000 В переменного тока (45 Гц–65 Гц), ±10 В до ±2000 В постоянного тока
Точность	±3% от показаний. ±3 dgt.
Входное сопротивление	500 кОм или более (постоянный ток, 45 Гц – 65 Гц)
Защита от перегрузки	1100 В переменного тока (1 мин., между клеммами +/-) 2200 В постоянного тока (1 мин., между клеммами +/-)

Измерение емкости Емкость автоматически измеряется после завершения измерения сопротивления изоляции (не измеряется, если выходное напряжение составляет 250 В или меньше)

Точность	±10% от показаний. ±5 нФ (гарантированный диапазон точности: от 10,0 нФ до 25,0 мкФ)
Диапазон измерений	100 нФ	1000 нФ	10 мкФ
Диапазон отображения	0,0 нФ до 99,9 нФ	100 нФ до 999 нФ	1,00 мкФ – 9,99 мкФ (6) 10,0 мкФ – 25,0 мкФ (7)
Разрешение	0,1 нФ	1 нФ	6: 0,01 мкФ 7: 0,1 мкФ

Каталог

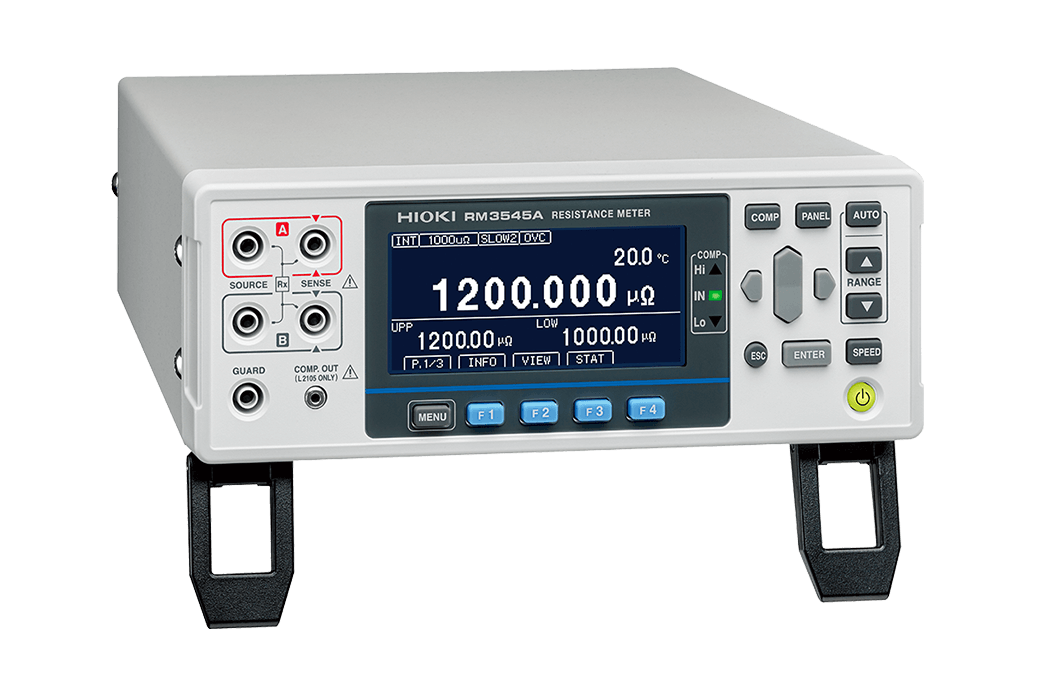

RESISTANCE METER RM3545A
