Принцип измерения тепловой дисперсии

Диапазон измерения от 0,32 Нм³/ч при 1400 Нм³/ч в зависимости от диаметра.

Выходной сигнал: 0÷10В – 0÷20мА – 4÷20мА.

Технологическое присоединение: DN15÷DN80.

Хранение материалов: AISI3Cu – зонд из нержавеющей стали – головка датчика PBT.

Температура: до 80°C – Давление до 16 бар (EE771), до 40 бар (EE772).

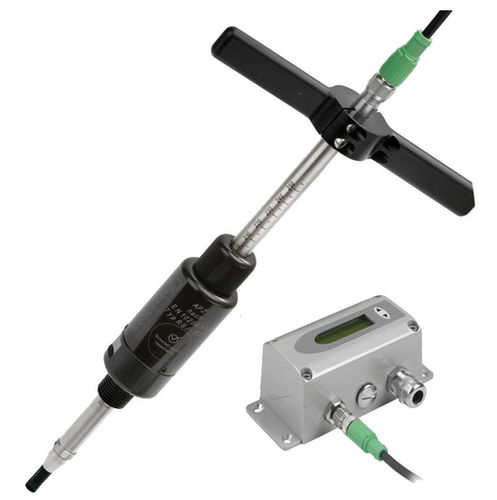

Расходомер EE771/EE772, основанный на принципе измерения теплового массового расхода, идеально подходит для измерения расхода в трубопроводах от DN15 (½’) до DN80(3’). Например, это измерение использования сжатого воздуха, азота, CO2, кислорода, гелия или других неагрессивных и негорючих газов.

Уникальная концепция монтажа с монтажным клапаном позволяет быстро устанавливать и снимать устройство для периодической калибровки. Одновременно это обеспечивает высокую точность измерений за счет точного и воспроизводимого позиционирования в трубе.

Основная конструкция расходомера основана на термопленочном чувствительном элементе E+E, который производится с использованием самой современной тонкопленочной технологии. Этот датчик потока отличается превосходной долговременной стабильностью, быстрым временем отклика и чрезвычайно высокой степенью надежности.

Области применения

• Измеряет потребление сжатого воздуха.
• Измерение массового расхода промышленных газов.

Особенности

• Высокая точность ± 2,5% от показаний.
• Превосходная воспроизводимость.
• Установка под давлением с подходящим клапаном.
• Большой рабочий диапазон 1:400.

Технические характеристики

Характеристики:

• Технология: термомасса.
• Жидкость: для газовый, для сжатого воздуха.
• Монтаж: в линию.
• Материал: нержавеющая сталь.
• Другие характеристики: с дисплеем.

Температура процесса

• Макс.: 80 °C (176 °F).
• Мин.: -20 °C (-4 °F).

Технологическое давление

• Макс.: 4 000 000 Па (580,15 фунтов на квадратный дюйм).
• Мин.: 0 Па (0 фунтов на квадратный дюйм).
