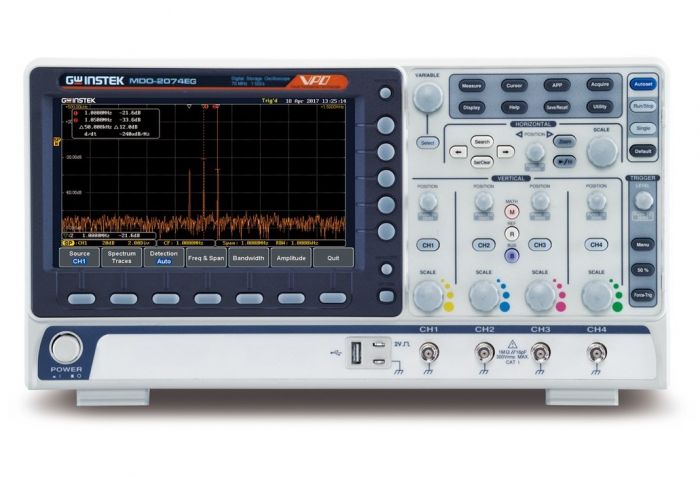

MDO-2074EG Осциллограф с комбинированным спектром Instek
04.10.2024MDO-2074EG Анализатор смешанных сигналов Instek
04.10.2024
Текронокс MDO4054C SA3 смешанный осциллограф
MDO4054C SA3 — четырехканальный осциллограф фирмы Tektronix с пропускной способностью 500 МГц и частотой выборки 2,5 ГГц, обеспечивающий скорость передачи данных до 20 Мбит/с.
4893000,00 ₽
Техническая спецификация
| DPO4AERO | Включает запуск по информации на уровне пакетов на шинах MIL-STD-1553, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о метках времени |
|---|---|
| DPO4AUDIO | Включает запуск по информации на уровне пакетов на аудиошинах I2S, LJ, RJ и TDM, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблица декодирования пакетов с информацией о метках времени. |
| DPO4AUTO | Включает запуск по информации на уровне пакетов на шинах CAN и LIN, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, средства поиска и таблицы декодирования пакетов с информацией о метках времени. |
| DPO4COMP | Включает запуск по информации на уровне пакетов на шинах RS-232/422/485/UART, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени. |
| DPO4EMBD | Включает запуск по информации на уровне пакетов на шинах I2C и SPI, а также аналитические инструменты, такие как цифровые представления сигнала, представления шины, декодирование пакетов, инструменты поиска и таблицы декодирования пакетов с информацией о метках времени. |
| DPO4ENET | Предоставляет надежный набор инструментов для отладки встроенных систем с 10BASE-T и 100BASE-TX Ethernet. |
| DPO4LMT | Возможность тестирования по предельным шаблонам, сгенерированным из золотых сигналов, и тестирование по маске с использованием пользовательских или стандартных телекоммуникационных или компьютерных масок. |
| DPO4PWR | Формирует полную измерительную систему для проектирования и тестирования источников питания. |
| DPO4USB | Включает запуск по содержимому на уровне пакетов для низкоскоростных, полноскоростных и высокоскоростных последовательных шин USB. |
| DPO4VID | Включает запуск по HDTV и пользовательским (нестандартным) видеосигналам на осциллографах серии MSO/DPO4000B. |
| MDO4MSO | 16 цифровых каналов, включая цифровой датчик P6616 и принадлежности. |
| MDO4TRIG | Позволяет изменять уровень мощности на входе анализатора спектра. используется в качестве источника в следующих типах запуска: Ширина импульса, Рант, Тайм-аут, Логика и Последовательность. |
| Вариант MSO (MDO4MSO) | Бесплатный вариант MSO с рекламной акцией. |
Характеристики:
- Базовый блок с опцией SA3: анализатор спектра 9 кГц – 3 ГГц
- Полоса пропускания: 500 МГц
- Полоса пропускания расширяется до 1 ГГц.
- 4 аналоговых канала.
- Частота дискретизации: 2,5 Гвыб/с.
- Длина записи: 20 млн точек на всех каналах
- Максимальная скорость захвата формы сигнала 340 000 осц./с
- Встроенный осциллограф 6-в-1 с синхронизированным анализом аналоговых, цифровых и спектральных сигналов
- Цифровой вольтметр/частотомер (бесплатно при регистрации продукта)
- TPP0500B: полоса пропускания 500 МГц, 10X, 3,9 пФ. Один пассивный пробник напряжения на аналоговый канал.
- Гарантия: трехлетняя гарантия на все детали и сборку прибора MDO4000C. Гарантия сроком один год распространяется на детали и работу прилагаемых датчиков.
Типичные области применения:
- Встроенная конструкция
- Мощная конструкция
- Устранение неполадок электромагнитных помех
- Устранение неполадок беспроводной связи
- Образование
- Производственные испытания и устранение неполадок
Анализатор спектра: опция SA3
- Диапазон частот от 9 кГц до 3 ГГц
- Сверхширокая полоса захвата ≥1 ГГц
- Синхронизированный во времени захват анализатора спектра с аналоговым и цифровыми измерениями
- Осциллограммы зависимости частоты от времени, амплитуды от времени и фазы от времени
Генератор сигналов произвольной формы/функций (дополнительно)
- 13 предопределенных типов сигнала
- Генерация сигнала 50 МГц
- Длина записи генератора произвольной формы 128 тыс.
- Частота дискретизации генератора произвольной формы 250 Мвыб/с
Логический анализатор (дополнительно)
- 16 цифровых каналов
- Длина записи 20 млн на всех каналах
- Временное разрешение 60,6 пс
Анализатор протокола (дополнительно)
- Поддержка последовательной шины для I2C, SPI, RS-232/422/485/UART, USB 2.0, Ethernet, CAN, CAN FD, LIN, FlexRay, MIL-STD-1553 и стандарты аудио
Цифровой вольтметр/частотомер (бесплатно при регистрации продукта)
- 4 измерение среднеквадратичного значения переменного тока, постоянного тока и среднеквадратичного значения напряжения переменного и постоянного тока
- 5-разрядное измерение частоты
MDO4054C SA3 обладает производительностью, необходимой для решения самых сложных встроенных задач. Задачи проектирования быстро и эффективно. В конфигурации со встроенным анализатором спектра это единственный прибор, который обеспечивает одновременный и синхронизированный сбор аналоговых, цифровых данных и спектра, что идеально подходит для включения беспроводной связи (IoT) и устранения неполадок электромагнитных помех. MDO4054C SA3 полностью настраивается и полностью обновляется, поэтому вы можете добавить необходимые инструменты сейчас или позже.
Изображение представляет выбор. Подробную информацию о продукте см. в спецификациях.
Технические характеристики
| Manufacturer | Tektronix |
|---|---|
| Condition | New |
| Channels | 4 |
| Frequency | 500 MHz |
| Record Length | 20 MPts |
| Sampling Rate | 2.5 GS/s |
