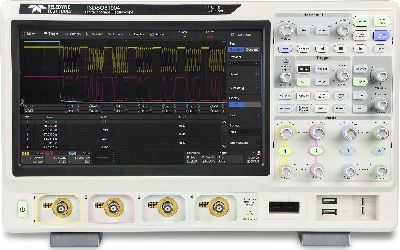

Устройство Teledyne Test Tools T3DSO2000A

Teledyne Test Tools Новые осциллографы T3DSO2000A представлены двухканальными и четырехканальными моделями с полосой пропускания аналогового сигнала от 100 МГц до 500 МГц. Каждая модель предлагает максимальную частоту дискретизации 2 Гвыб/с и максимальную глубину памяти 200 Мб в полуканальном режиме. Все модели включают два АЦП 2 Гвыб/с и два модуля памяти 200 Мвыб. Когда все каналы включены, каждый канал имеет частоту дискретизации 1 Гвыб/с и стандартную длину записи 100 Мвыб. Когда активен только один канал на АЦП, максимальная частота дискретизации составляет 2 Гвыб/с, а максимальная длина записи — 200 Мвыб. Для простоты использования наиболее часто используемые функции доступны благодаря удобному дизайну передней панели.

Параметры

Характеристики:

• Полоса пропускания: 200 МГц
• Каналов: 4
• Глубина памяти (макс.): 200 Мп/с
• Частота дискретизации в реальном времени до 2 Гвыб/с.
• Новое поколение технологии высокоскоростного отображения: скорость захвата сигнала до 120 000 осц./с (нормальный режим) и 500 000 осц./с (последовательный режим), Поддерживает 256-уровневую градацию интенсивности и режимы цветного отображения. Длина записи до 200 Мб, цифровая система запуска.
• Интеллектуальный запуск: фронт, наклон, ширина импульса, окно, рант, интервал, тайм-аут, выпадение, шаблон, Последовательный и видео.
• Стандартный запуск и декодирование последовательной шины, поддержка протоколов IIC, SPI, UART, CAN, LIN. Опционально: CAN FD, FlexRay, I2S, MIL-STD-1553B.
• В стандартную комплектацию входят приложения для графика Боде и анализа мощности.
• Большой яркий ЖК-дисплей TFT диагональю 10,1 дюйма (1024 x 600).
• Подключение USB-хост, USB-устройство, локальная сеть.
• Гарантия 3 года.

Стандартные аксессуары:

• USB-кабель
• 1 пассивный датчик
• 4 шнура питания
• 1 краткое руководство
• 1 сертификат калибровки
