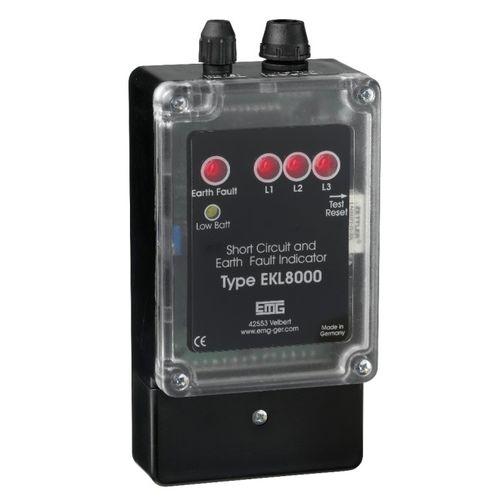

Индикатор замыкания на землю и короткого замыкания типа EKL

Индикатор замыкания на землю и короткого замыкания типа EKL может использоваться в радиальных сетях с одним входом и в сетях с разомкнутым кольцом, глухозаземленных или заземленных с низким сопротивлением. Индикация коротких замыканий осуществляется одним или тремя светодиодами. Замыкания на землю индицируются одним светодиодом.

Беспотенциальное соединение между датчиками короткого замыкания и блоком индикации осуществляется с помощью оптоволоконных кабелей. Датчики короткого замыкания можно устанавливать на экранированных и неэкранированных кабелях. Соединение между датчиком замыкания на землю и блоком индикации осуществляется кабелем. Датчик должен быть установлен на экранированных кабелях. Все датчики являются разъемными и могут быть установлены на кабеле.

Устройство отображения питается от сменной литиевой батареи. Альтернативно, устройство отображения может быть подключено к вспомогательному источнику питания. Индикатор замыканий на землю и коротких замыканий типа EKL может быть оснащен вторым реле для отдельной дистанционной индикации замыканий на землю и коротких замыканий.

Индикатор замыкания на землю и короткого замыкания типа EKL состоит из:

• одного дисплея для отображения замыканий на землю и коротких замыканий
• трех датчиков типа LK для обнаружения коротких замыканий
• одного датчика типа SE для обнаружения замыканий на землю.

Индикатор неисправности и короткого замыкания типа EKL доступен в двух версиях:

• Тип EKL 1.2: Индикация короткого замыкания одним общим светодиодом для всех трех фаз
• Тип EKL 3.2: Индикация короткого замыкания одним светодиодом для каждой из трех фаз

Обе версии обеспечивают индикацию замыкания на землю с помощью одного светодиода.

Технические характеристики

Характеристики:

• Измеренное значение: короткое замыкание, замыкание на землю
• Отображение: Светодиодный
• Тип: крепление на панель, встроенный
