Спецификации сервоклапанов для испытательных систем

Чтобы обеспечить диапазон производительности, необходимый для каждой испытательной оси, привод и сервоклапан должны быть правильно подобраны и настроены. Различные испытания требуют разных характеристик производительности, таких как динамическая сила, смещение, частота испытаний или определенная скорость. Согласно требованиям, тип и размер сервоклапана играют решающую роль в обеспечении хорошей точности управления на установленном уровне производительности. Поэтому сервоклапан является ключевым компонентом в конструкции любой испытательной системы.

Решение Instron предлагает полный ассортимент сервоклапанов производительностью от 5 литров до 2400 литров/мин, которые могут быть установлены на линейные и поворотные приводы Hydropuls для выполнения широкого спектра испытательных задач. Для производительности до 60 литров в минуту мы предлагаем различные двухступенчатые сервоклапаны с механической и электрической обратной связью, изготовленные в соответствии с нашей спецификацией. Доступны коллекторы для установки до четырех таких клапанов на один привод, обеспечивающие высокую производительность отклика до 250 литров в минуту на каждый привод.

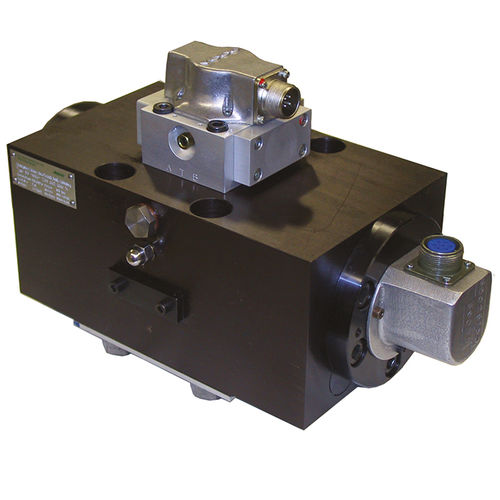

Компания Instron разработала линейку трехступенчатых клапанов для производительности от 250 до 2400 л/мин. Характеристики этих клапанов были оптимизированы для обеспечения наилучших характеристик в испытательных приложениях в сочетании с приводами Hydropuls. Также доступны специальные версии этих клапанов для применений, требующих особых характеристик управления.

Для таких применений, как испытание демпфера, где необходимы как высокие скорости, так и прецизионное управление на низкой скорости, можно установить как 3-х, так и 2-х ступенчатые клапаны на один канал управления, используя переключающий коллектор для выбора необходимого клапана.

Технические характеристики

• Характеристики: Тип – поршневой
• Применение: серво-приводной
• Функция: управление
• Среда: для масла
• Макс. расход: 2400 л/мин (634,01 галлона США/мин)
• Мин. расход: 5 л/мин (1,32 галлона США/мин)
