Rohde & Schwarz FPL1026-P1 — пакет анализатора спектра (от 5 кГц до 26,5 ГГц, B4 OCXO, интерфейсы B5, предварительный усилитель B22, электронный ступенчатый аттенюатор B25)

Описание

Rohde & Schwarz FPL1026-P1

• Специальный пакет с анализатором спектра и предустановленными опциями
• Опции включают опорную частоту B4 OCXO, интерфейсы B5, предусилитель B22, электронный ступенчатый аттенюатор B25
• Диапазон частот: от 5 кГц до 26,5 ГГц
• Скалярное измерение частотной характеристики
• Анализ аналоговых и цифровых модулированных сигналов

Пакет анализатора спектра (от 5 кГц до 26,5 ГГц, B4 OCXO, интерфейсы B5, предусилитель B22, электронный ступенчатый аттенюатор B25)

Примечание: это специальный пакет со следующими предустановленными опциями: B4, B5, B22, B25. Подробнее см. в разделе «Пакет P1» ниже.

В лаборатории ВЧ-измерений R&S FPL1000 так же незаменим, как осциллограф или мультиметр. Это единый измерительный прибор для различных измерительных задач. Он поддерживает не только спектральный анализ, но и высокоточное измерение мощности с помощью датчиков мощности и анализ аналоговых и цифровых модулированных сигналов.

R&S FPL1000 — единственный прибор в своем классе, который оснащен (опционально) внутренним генератором до 7,5 ГГц (опция R&S FPL1-B9) и может анализировать сигналы с полосой пропускания 40 МГц (опция R&S FPL1-B40, для частот выше 6 ГГц требуется опция R&S FPL1-B11).

Надежные характеристики ВЧ-измерений делают R&S FPL1000 идеальным прибором для лабораторий, испытательных центров, производства и обслуживания. Шаг аттенюатора 1 дБ (опция R&S FPL1-B25) позволяет проводить измерения в максимальном динамическом диапазоне прибора. Предусилитель (опция R&S FPL1-B22) расширяет уровень чувствительности. Благодаря высокой чувствительности и низкому фазовому шуму можно анализировать даже небольшие мешающие сигналы рядом с несущей.

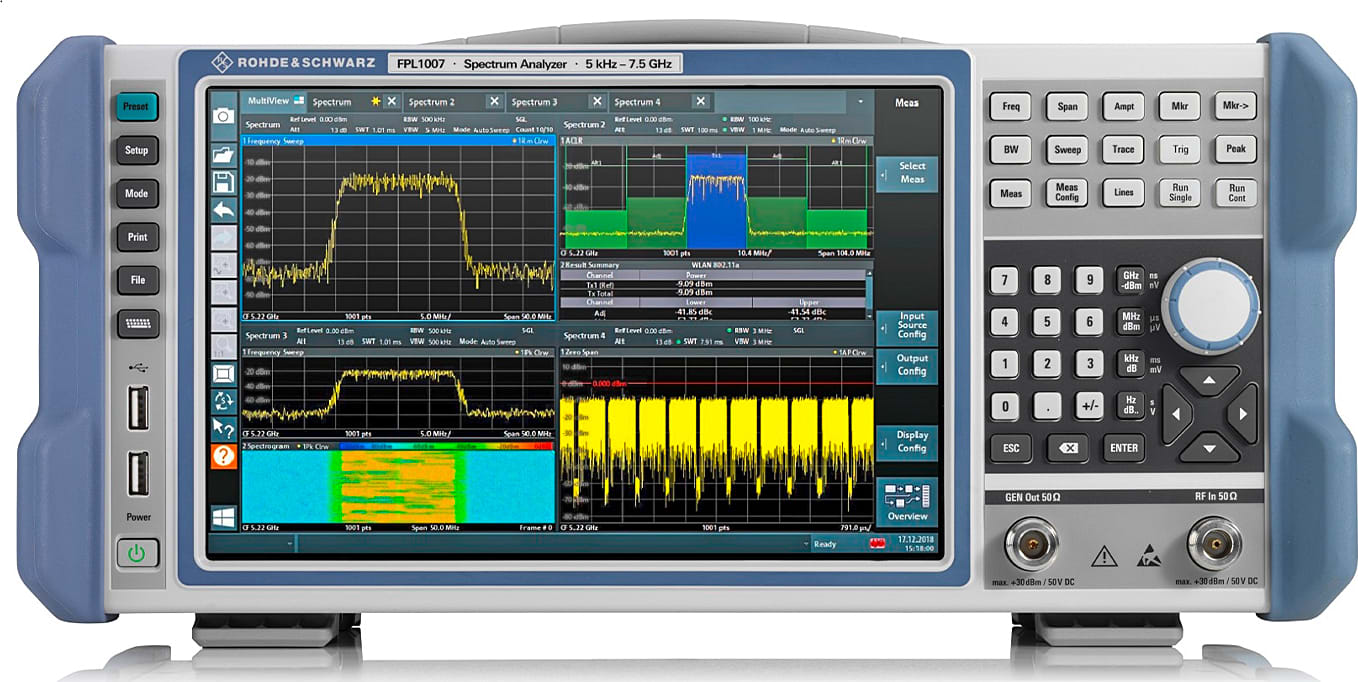

R&S FPL1000 интуитивно понятен, как смартфон. Простые жесты смахивания регулируют центральную частоту или опорный уровень. Жесты двумя пальцами изменяют диапазон или отображаемый уровень мощности, а экран 10.1′ с разрешением 1280 × 800 пикселей обеспечивает четкое изображение сигнала. Пользователь может свободно размещать результаты измерений на дисплее. В режиме отображения MultiView можно комбинировать различные режимы измерений и отображать все результаты на одном экране.

R&S FPL1000 имеет глубину всего в одну ладонь. Он помещается на любом рабочем месте и оставляет достаточно места для тестируемых устройств и других измерительных приборов.

Его небольшой вес и работа от батареи позволяют брать прибор куда угодно для измерений. Дополнительный аккумулятор обеспечивает три часа работы, а богатый набор принадлежностей делает R&S FPL1000 подходящим для полевых измерений. Для транспортировки доступен защитный жесткий чехол, а мягкая сумка для переноски позволяет работать с прибором в нем. Плечевой ремень упрощает портативную работу.

Комплект P1 с предустановленными опциями

B4 OCXO Высокоточная опорная частота: эта опция генерирует опорный сигнал 10 МГц с очень точной частотой. Если установлена и внешний сигнал не используется, этот сигнал используется в качестве внутреннего опорного сигнала. Его также можно использовать для синхронизации других подключенных устройств через Ref. Выходной разъем 10 МГц.

B5 Дополнительные интерфейсы: эта опция добавляет интерфейсы для видеовыхода, выхода ПЧ, управления источником шума, порта AUX и разъема для датчиков мощности NRP.

B22 Предварительный усилитель: эта опция расширяет уровень чувствительности. Высокая чувствительность и низкие показатели фазового шума позволяют анализировать даже малые сигналы рядом с несущей.

B25 Электронный шаговый аттенюатор: размер шага ослабления 1 дБ позволяет проводить измерения в максимальном динамическом диапазоне прибора.

Доступно несколько версий

Анализаторы спектра серии FPL1000 доступны в нескольких версиях, отличающихся в основном диапазоном частот. Обратите внимание, что максимальная полоса анализа может быть достигнута только при покупке опции FPL1-840.

Диапазон частотФазовый шумDANL @ 1 ГГцМакс. Полоса анализаFPL10035 кГц – 3 ГГц&lt, -108 дБн (1 Гц)&lt, -163 дБм/Гц40 МГц (FPL1-B40)FPL10075 кГц – 7,5 ГГц&lt, -108 дБн (1 Гц)&lt, -163 дБм/Гц40 МГц (FPL1-B40)FPL10145 кГц – 14 ГГц&lt, -108 дБн (1 Гц)&lt, -160 дБм/Гц Предусилитель включен40 МГц (FPL1-B40)FPL10265 кГц – 26,5 ГГц&lt, -108 дБн (1 Гц)&lt, -160 дБм/Гц Предусилитель включен40 МГц (FPL1-B40)

Один прибор для нескольких приложений

Вы можете использовать R&S FPL1000 для спектральных измерений, высокоточных измерений мощности с помощью датчиков мощности и при анализе аналоговых и цифровых модулированных сигналов. Стандартный базовый блок поддерживает различные расширенные режимы измерения спектра.

Превосходные характеристики ВЧ

Обладая фазовым шумом -108 дБн (1 Гц) при смещении 10 кГц (несущая 1 ГГц), точкой пересечения третьего порядка +20 дБм, полосой разрешения от 1 Гц до 10 МГц и отображаемым средним уровнем шума -166 дБм, R&S FPL1000 сопоставим с анализаторами более высокого класса. Это делает его идеальным для лабораторий, производства и обслуживания. Шаг аттенюатора 1 дБ (опция R&S FPL1-B25) и предусилитель (опция R&S FPL1-B22) расширяют используемый динамический диапазон и чувствительность.

Интуитивно понятный пользовательский интерфейс

Экран 10.1′ с разрешением 1280 × 800 пикселей обеспечивает точное представление сигнала. Клавиши программного меню и информационные поля расположены таким образом, чтобы сигнал отображался достоверно и с максимально возможным разрешением.

В измерительном приложении различные элементы измерения можно легко добавлять с помощью перетаскивания. Объединенные результаты можно расположить на дисплее по желанию.

Портативность (приобретаются отдельно)

Батарейный блок FPL1-B31: литий-ионный аккумулятор для внутреннего батарейного слота, включает зарядное устройство, заряжается от источника переменного тока 110/240 В или дополнительного источника постоянного тока 12/24 В (FPL1-B30, продается отдельно от FPL1-31).

Мягкая сумка для переноски для транспортировки и работы на открытом воздухе FPL1-Z2: вентиляционные щели и прозрачная крышка позволяют работать с прибором, находящимся внутри сумки. Позволяет использовать R&S FPL1000 в любом месте и в неблагоприятных условиях окружающей среды.

Плечевой ремень H-типа FPL1-Z3: для использования с мягкой сумкой для переноски FPL1-Z2.

Примечание: рукоятка антенны HE400 и антенный модуль, показанные на изображении, продаются отдельно.
