Rohde and Schwarz NRP40TN — тепловой датчик мощности (от постоянного тока до 40 ГГц), модель LAN

Описание Rohde and Schwarz NRP40TN — тепловой датчик мощности (от постоянного тока до 40 ГГц), модель LAN

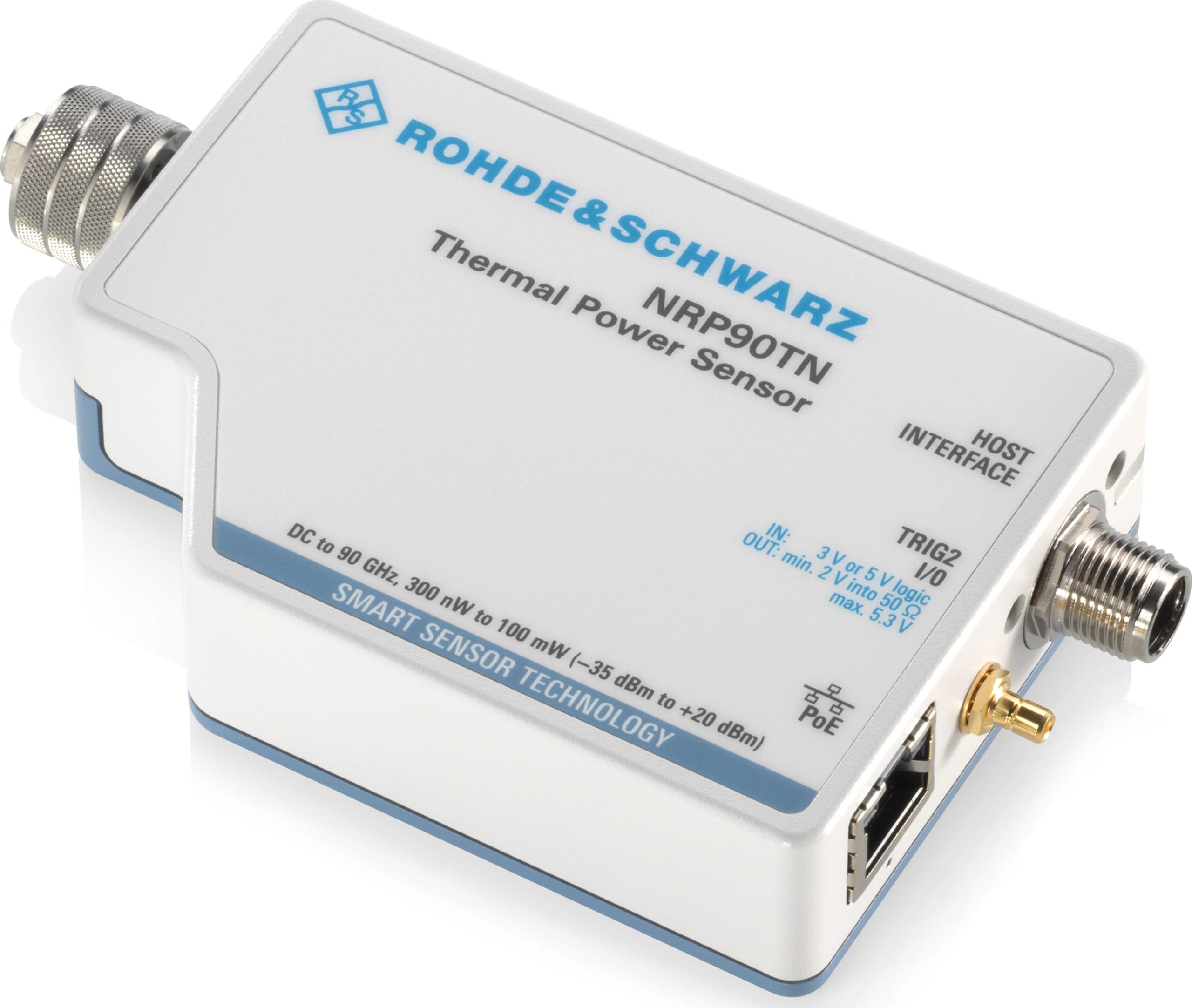

• Изображение приведено в иллюстративных целях и показывает другой элемент этой серии продуктов
• Диапазон частот: от постоянного тока до 40 ГГц
• Диапазон уровней: от -35 дБмВт до +20 дБмВт
• Тип разъема: 2,92 мм (вилка)
• Информацию о требованиях к принадлежностям для подключения к вашему компьютеру или прибору см. ниже
• Эта версия представляет собой модель LAN — если используемая LAN не поддерживает стандарт PoE, то датчики подключаются к LAN через коммутатор PoE (R&S NRP-ZAP2) — продается отдельно

Датчики измерителя мощности R&S NRP уже давно известны своей высочайшей точностью и скоростью. Тепловые датчики мощности R&S NRPxxT, NRPxxTN и NRPxxTWG особенно хорошо подходят для сложных измерительных задач, где важна высочайшая точность. Они объединяют превосходное согласование импеданса с продуманной концепцией разъема. Внутренний калибровочный тест обеспечивает надежные и стабильные измерения. Датчики мощности R&S NRP доступны в виде USB-датчиков и могут дополнительно управляться через локальную сеть с некоторыми моделями. Это делает линейку измерителей мощности R&S NRP идеальной для использования в производственных, научно-исследовательских и калибровочных лабораториях, а также для задач по установке и обслуживанию.

Доступно несколько моделей

Компания Rohde and Schwarz предлагает несколько версий своего теплового датчика мощности. Некоторые из представленных ниже моделей также доступны в версии LAN, которая будет иметь тот же номер детали, но с буквой «N» на конце. Например, NRP18T и NRP18TN.

Тип датчика Диапазон частот Диапазон уровней Тип разъема NRP18T(N) DC до 18 ГГц –35 дБм до +20 дБм N (м) NRP33T(N) DC до 33 ГГц –35 дБм до +20 дБм 3,5 мм (м) NRP40T(N) DC до 40 ГГц –35 дБм до +20 дБм 2,92 мм (м) NRP50T(N) DC до 50 ГГц –35 дБм до +20 дБм 2,4 мм (м) NRP67T(N) DC до 67 ГГц –35 дБм до +20 дБм 1,85 мм (м) NRP110T DC до 110 ГГц –35 дБм до +20 дБм 1 мм (м) NRP90TWG 60 ГГц до 90 ГГц –35 дБмВт до +20 дБмВт WR12 Выдающиеся характеристики для эталонных приложений

Тепловые датчики мощности особенно используются для сложных измерительных задач, где важна высочайшая точность. Они выдерживают любой тип модуляции. Для повышения точности измерений аппаратное обеспечение тепловых датчиков мощности R&S NRPxxT(N)/TWG разработано для снижения шума измерения до минимума и обеспечения устойчивости датчика к тепловым воздействиям окружающей среды.

Для достижения стабильных результатов измерений температура в тепловой испытательной ячейке должна соответствовать приложенной мощности. При увеличении мощности сложная измерительная ячейка тепловых датчиков мощности R&S NRPxxT(N)/TWG быстро достигает стабильной температуры. При уменьшении уровня мощности избыточное тепло рассеивается чрезвычайно быстро. Следовательно, тепловые датчики мощности от Rohde & Schwarz способны выполнять измерения в три раза быстрее, чем аналогичные решения на рынке с триггерными измерениями и &gt, 500 измерений/с в буферизованном режиме – с высочайшей точностью.

Превосходное согласование импеданса

В значительной степени неопределенность измерений возникает из-за множественных отражений на источнике и датчике мощности, вызванных несоответствием. Чтобы минимизировать эти отражения, все тепловые датчики мощности в семействе R&S NRP превосходно согласованы до высоких частот, что снижает неопределенность измерений.

Внутренний калибровочный тест

Компания Rohde & Schwarz реализовала специальную функцию проверки в датчике NRPxxT(N). Эта функция охватывает все основные компоненты сигнального тракта. С помощью процедуры тестирования измеряется реакция датчика на высокостабильную приложенную мощность постоянного тока и сравнивается со значением, сохраненным во время предыдущей калибровки. Результат предоставляет информацию о функциональности и точности датчика мощности.

Подключение датчика к компьютеру или прибору

Эти датчики мощности могут использовать различные съемные кабели для подключения к различным дисплеям. На конце датчика предусмотрено винтовое соединение для предотвращения случайного отсоединения кабеля.

Интерфейсный кабель USB R&S NRP-ZKU может использоваться для подключения датчика мощности к ноутбуку/ПК через интерфейс USB. Это чрезвычайно компактное и экономичное решение, не требующее базового блока. Для упрощения работы датчика с ноутбука/ПК доступны два программных инструмента — R&S Power Viewer Plus и виртуальный измеритель мощности R&S NRPV. Эти инструменты поддерживают все функции измерения, реализованные в датчиках.

Интерфейсный кабель R&S NRP-ZK6 предназначен для работы датчика мощности на базовом блоке R&S NRX. Его также можно использовать для подключения датчика мощности к различным генераторам сигналов Rohde & Schwarz, а также анализаторам сигналов и спектра, чтобы расширить эти приборы с помощью высокопроизводительного измерителя мощности.

Обратите внимание, что NRP-ZKU и NRP-ZK6 продаются отдельно.

Несколько способов эксплуатации датчиков мощности R&S NRP

Интерфейс LAN, порт ввода-вывода триггера и съемный кабель для датчиков R&S NRPxxSN

Версии LAN

Как упоминалось ранее, многие датчики этой серии доступны с подключением LAN. Они обозначаются буквой «N» в конце номера детали. Модели LAN оснащены дополнительным интерфейсом LAN без ущерба для функций или производительности датчика. Обратите внимание, что подключение к локальной сети не является стандартной функцией для серии и доступно только в определенных моделях.

Датчики мощности с подключением по локальной сети идеально подходят для приложений удаленного мониторинга, например, для спутниковых систем или ускорителей частиц, где датчики необходимо размещать в разных точках системы. Интерфейс локальной сети позволяет легко преодолевать большие расстояния между различными контрольными точками и центром управления.

При работе по локальной сети датчики питаются через интерфейс локальной сети с поддержкой PoE на датчике мощности. Если используемая локальная сеть не поддерживает стандарт PoE, то датчики подключаются к локальной сети через коммутатор PoE (R&S NRP-ZAP2).

Обзор серии NRP

Rohde & Schwarz предлагает несколько разновидностей своего датчика мощности NRP. Датчики мощности NRPxxS(N), NRPxxT(N), NRPxxTWG, NRPxxA(N) и NRP-Zxx сразу готовы к использованию. В отличие от обычных датчиков мощности, перед проведением измерений не требуется калибровка, поскольку датчики полностью охарактеризованы по частоте, уровню и температуре и обладают долговременной стабильностью. Все данные калибровки хранятся в датчиках, поэтому они функционируют как независимые измерительные приборы. Обычно обнуление не требуется. Пользователи могут подключить датчик и просто начать измерение.

Универсальное использование датчиков мощности R&S NRP Доступные функции измерения (режимы) Тип датчика Характеристики Непрерывное
усреднение
Трассировка Временной интервал/
временной затвор
Пакетное
усреднение
Статистика Трехканальные диодные датчики мощности R&S NRPxxS(N) быстрые, точные и оснащены функциями для измерения CW и модулированных сигналов • • • • – Трехканальный диодный
датчик мощности R&S NRP33SN-V, совместимый с TVAC, специально разработан для использования в термовакуумных (TVAC) камерах • • • • – Тепловые датчики мощности R&S NRPxxT(N)/TWG самые точные измерения мощности для эталонных приложений и использования в калибровочных лабораториях • – – – – Датчики средней мощности R&S NRPxxA(N) ЭМС точные измерения средней мощности для приложений ЭМС • – – – – Широкополосные датчики мощности R&S NRP-Z8x Анализ во временной области и автоматический анализ импульсов для радиолокационных приложений и универсальное применение • • • • • R&S NRP-Z211/-Z221 двухканальные диодные датчики мощности экономичное решение для измерения мощности на производстве • • • • – R&S NRP-Z27/-Z37 модули датчиков мощности калибровка уровня источников сигнала совместно с измерительным приемником R&S FSMR • – – – – R&S NRP-Z28/-Z98 датчики контроля уровня высокоточная генерация уровня сигнала совместно с генератором сигналов • • 1) • 1) • 1) – 1) только R&S NRP-Z28
