Rohde and Schwarz FPL-EMI7 – FPL1007 Пакет отладки электромагнитных помех с опциями B5/B9/B22/K54

Описание

Rohde and Schwarz FPL-EMI7

• Пакет FPL1007 со следующими опциями:
• FPL1-B5 – дополнительные интерфейсы
• FPL1-B9 – внутренний генератор
• FPL1-B22 – предусилитель ВЧ
• FPL1-K54 – измерения ЭМП

Пакет отладки ЭМП FPL1007 с опциями B5/B9/B22/K54

Rohde & Schwarz FPL-EMI7 – это пакет отладки ЭМП с анализатором спектра FPL1007 (5 кГц – 7,5 ГГц) и следующими опциями:

• FPL1-B5 – дополнительные интерфейсы
• FPL1-B9 – внутренний генератор
• FPL1-B22 – ВЧ предусилитель
• FPL1-K54 – измерения ЭМП

FPL1-B5 – дополнительные интерфейсы

Эта опция обеспечивает дополнительные пользовательские интерфейсы, включая видеовыход, выход ПЧ, управление источником шума, порт AUX и подключение для датчиков мощности Rohde & Schwarz NRP. FPL1-B5 является предварительным условием для нескольких других опций с этим прибором.

FPL1-B9 – внутренний генератор до 7,5 ГГц

Оснащенный опцией R&S FPL1-B9, R&S FPL1000 предлагает внутренний источник CW и следящий генератор для быстрого и простого измерения частотной характеристики, фильтров и затухания. Маркер n-dB down определяет полосу пропускания 3 дБ полосового фильтра одним нажатием кнопки. Точность повышается за счет методов сквозной, короткой и открытой нормализации.

Кроме того, опция R&S FPL1-B9 позволяет определять характеристики двухпортовых устройств, таких как усилители мощности или ограничители. Внутренний генератор в этом случае переключается в режим развертки мощности (от –50 дБм до 0 дБм), например. для выполнения измерений на усилителях и определения их усиления и точки компрессии 1 дБ.

FPL1-B22 – предусилитель ВЧ

Опция предусилителя ВЧ расширяет чувствительность прибора, позволяя анализировать даже небольшие мешающие сигналы рядом с несущей.

Предусилитель ВЧ выключен5 МГц ≤ f &lt, 3 ГГц-152 дБм (тип.)

5 ГГц ≤ f ≤ 7,5 ГГц-143 дБм (тип.)Предусилитель ВЧ включен10 МГц ≤ f &lt, 2 ГГц-166 дБм (тип.)

5 ГГц ≤ f &lt, 7 ГГц-159 дБм (тип.)

FPLI-K54 – Измерения ЭМП

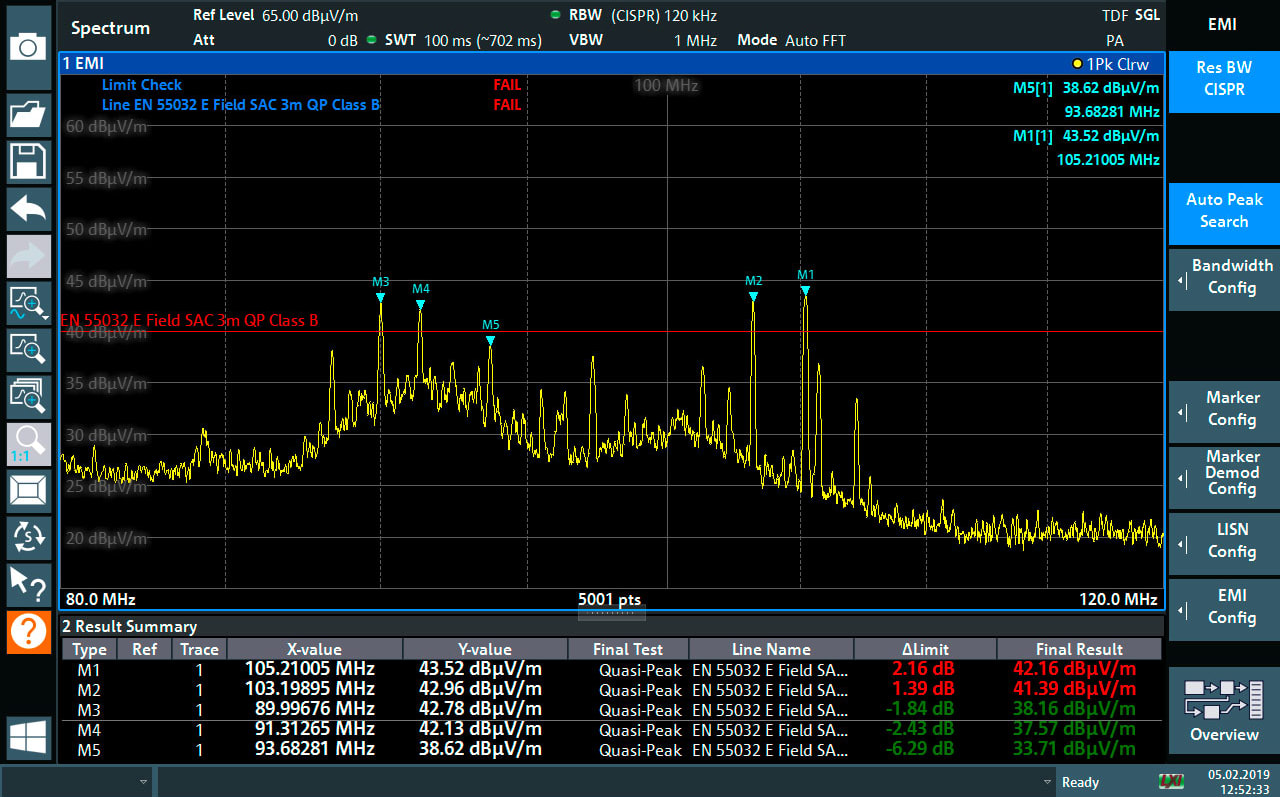

Приложение для измерения электромагнитных помех R&S FPL1-K54 добавляет функцию диагностики электромагнитных помех к анализатору спектра и сигналов R&S FPL. R&S FPL1-K54 предлагает полосы пропускания ЭМП для коммерческих и военных приложений, детекторы, такие как квазипиковые, CISPR-средние и среднеквадратические, предельные линии и поправочные коэффициенты.

• Детекторы ЭМП в соответствии с CISPR 16-1-1
• Гибкое применение детекторов ЭМП, таких как пиковые, квазипиковые, CISPR-средние и среднеквадратические
• Быстрые, легко читаемые диагностические измерения с высокой воспроизводимостью результатов
• Полосы измерения в соответствии с CISPR и MIL-STD
• Диагностические измерения во время разработки обеспечивают правильную амплитуду сигнала помехи благодаря полосам пропускания 6 дБ (CISPR от 200 Гц до 1 МГц, MIL‑STD от 10 Гц до 1 МГц)
• Маркеры измерений для оценки EMI
• Возможность привязывать маркеры к шести трассам и связанный с ними детектор EMI предоставляет пользователям прямую ссылку на пределы
• Автоматический поиск максимумов помех для надежного обнаружения изменяющихся во времени помех
• Критические частоты вводятся в список пиков для быстрой оценки частотного спектра относительно официальных пределов излучения EMI

Анализатор сигналов и спектра Rohde and Schwarz FPL1000 делает измерения быстрыми и простыми. Интуитивно понятный сенсорный экран прост и удобен в использовании. Благодаря своим надежным характеристикам RF, малому весу и небольшим размерам Rohde and Schwarz FPL1000 сочетает в себе функциональность настольного прибора с портативностью ручного прибора.

1. 10.1′ Дисплей высокого разрешения 5. Кнопки настройки измерений

o Разрешение 1280×800 пикселей 6. Ручка управления

2. Аппаратные клавиши 7. Цифровая клавиатура

o Для настройки, предустановок и т. д. o С клавишами единиц измерения для частоты и уровня

3. Два порта USB 2.0 8. Вход RF

o Для носителя информации 9. Выход генератора

o Для подключения аксессуаров o Выход внутреннего генератора

4. Выбор программного меню

o Быстрый доступ к основным инструментам

o Настройки оборудования с первого взгляда

Один прибор для нескольких применений

Rohde and Schwarz FPL1000 — это единый измерительный прибор для многих типов измерений. Вы можете использовать его для спектральных измерений, для высокоточных измерений мощности с помощью датчиков мощности и для анализа аналоговых и цифровых модулированных сигналов.

Анализ спектра

Даже в базовой конфигурации Rohde and Schwarz FPL1000 является настоящим универсалом. Базовая конфигурация для спектральных измерений включает:

• Анализ спектра
• Широкий диапазон функций спектральных измерений, таких как мощность канала, ACLR, отношение сигнал/шум, паразитные, гармонические искажения, точка пересечения третьего порядка, глубина модуляции AM
• Статистический анализ ADP и CCDF
• Универсальные функции маркера

Анализ аналоговых и цифровых модулированных сигналов

Доступны подходящие измерительные приложения для анализа аналоговых и цифровых модулированных сигналов. Опция Rohde and Schwarz FPL1-K7 превращает FPL1000 в анализатор аналоговой модуляции для амплитудно-, частотно- и фазомодулированных сигналов. Анализатор I/Q базового блока поддерживает представление амплитуды и фазы I и Q в пределах полосы анализа. Данные I/Q можно экспортировать для дальнейшего анализа с помощью сторонних программных продуктов. Опция векторного анализа сигнала Rohde and Schwarz FPL1-K70 также анализирует цифровые модулированные сигналы с одной несущей. Опции Rohde and Schwarz FPL1-K70M и Rohde and Schwarz FPL1-K70P являются расширениями опции Rohde and Schwarz FPL1-K70 для анализа нескольких модуляций и измерения BER на данных PRBS.

Другие функции, которые обычно требуют дорогостоящих опций, уже включены в базовый блок, например:

• Измерения спектрограмм для отображения спектра в зависимости от времени
• Функция масштабирования трассировки
• Стробируемая развертка для точного отображения импульсных сигналов
• Узкополосная полоса разрешения до 1 Гц

Скалярный анализ цепей

Оборудованный опцией Rohde and Schwarz FPL1-B9, Rohde and Schwarz FPL1000 предлагает внутренний источник CW и следящий генератор для быстрого и простого измерения частотной характеристики, фильтров и затухание. Маркер n-dB down определяет полосу пропускания 3 дБ полосового фильтра при нажатии кнопки. Точность повышается за счет сквозных, коротких и открытых методов нормализации. Кроме того, опция Rohde and Schwarz FPL1-B9 позволяет характеризовать двухпортовые устройства, такие как усилители мощности или ограничители. Внутренний генератор в этом случае переключается в режим развертки мощности (-50 дБм до 0 дБм), например. для выполнения измерений на усилителях и определения их коэффициента усиления и точки компрессии 1 дБ.

Измерение и квалификация фильтра SAW (полоса пропускания n-dB down, добротность)

Измерение точек компрессии 1 дБ и 0,1 дБ

Измерения мощности с помощью датчиков мощности

Для приложений, требующих высокой точности, опция Rohde and Schwarz FPL1-K9 позволяет использовать Rohde and Schwarz FPL1000 с датчиками мощности Rohde and Schwarz NRP в диапазоне от -67 дБм до +45 дБм и частотах до 110 ГГц. Режимы анализатора спектра и измерителя мощности работают полностью параллельно, что эффективно повышает эффективность измерений с помощью одного прибора.

Измерения коэффициента шума и усиления

Для характеристики усилителя измерения коэффициента шума и усиления можно легко выполнить с помощью опции Rohde and Schwarz FPL1-K30. Для этого требуются дополнительные интерфейсы Rohde and Schwarz FPL1-B5 и внешний источник шума с входным напряжением 28 В постоянного тока. При использовании метода Y-фактора коэффициент шума и усиление измеряются независимо от собственного коэффициента шума прибора.

Измерения фазового шума

Сигналы, которые, например, используются для передачи данных (например, связь и Wi-Fi), часто используют фазу сигнала как часть метода модуляции. Поэтому фазовый шум приведет к увеличению частоты ошибок по битам.

Для этих сигналов важно обеспечить хорошие характеристики фазового шума (например, локальных генераторов). Измерения фазового шума помогают охарактеризовать качество этих сигналов. Приложение для измерения фазового шума Rohde and Schwarz FPL1-K40 предлагает все необходимое для этого.

Надежные характеристики ВЧ

Обладая фазовым шумом -108 дБн (1 Гц) при смещении 10 кГц (несущая 1 ГГц), точкой пересечения третьего порядка +20 дБм, полосой пропускания от 1 Гц до 10 МГц и отображаемым средним уровнем шума -166 дБм, Rohde and Schwarz FPL1000 сопоставим с анализаторами более высокого класса. Это делает его идеальным инструментом для использования в лаборатории, на производстве и для задач обслуживания. Шаг аттенюатора 1 дБ (опция Rohde and Schwarz FPL1-B25) и предусилитель (опция Rohde and Schwarz FPL1-B22) расширяют полезный динамический диапазон и чувствительность.

Низкий уровень паразитных ответов

Чтобы отличить паразитные сигналы в сигнале от паразитных сигналов измерительного прибора, требуется низкий уровень паразитных ответов. В пределах смещения 10 МГц от несущего сигнала указанный паразитный ответ Rohde and Schwarz FPL1000 составляет -70 дБ ниже уровня сигнала. Это более чем на 10 дБ лучше, чем у сопоставимых анализаторов в этом классе. При большем смещении указанное значение составляет даже -80 дБ, что на 20 дБ лучше, чем у сопоставимых анализаторов. Это делает Rohde and Schwarz FPL1000 идеальным инструментом для определения источников помех, даже если они значительно ниже уровня несущей.

Низкий отображаемый средний уровень шума (DANL)

Низкий отображаемый средний уровень шума (DANL) требуется для обнаружения сигналов с низкими уровнями. Кроме того, при поиске источников помех выше определенного уровня низкий DANL позволяет использовать более высокую полосу пропускания и увеличить скорость измерения. При типичном DANL -152 дБм, который можно улучшить до -166 дБм с помощью предусилителя, Rohde and Schwarz FPL1000 может определять даже небольшие побочные излучения.

Полоса анализа сигнала 40 МГц

Полоса анализа сигнала определяет частотный диапазон, в котором фиксируется вся информация об уровне и фазе за заданное время. Опция Rohde and Schwarz FPL1-B40 расширяет полосу анализа с 12,8 МГц до 40 МГц, что делает R&S®FPL1000 единственным прибором в своем классе, который может демодулировать аналоговые и цифровые модулированные сигналы с полосой пропускания до 40 МГц.

Опция Rohde and Schwarz FPL1-K7 позволяет анализировать амплитуду, частоту и фазу аналоговых модулированных сигналов. А опция векторного анализа сигналов Rohde and Schwarz FPL1-K70 позволяет демодулировать модулированные сигналы с одной несущей и анализировать их подробно.

Анализатор I/Q является стандартной функцией для анализа цифровых сигналов. Он отображает параметры амплитуды и фазы, а также спектр БПФ. Полученные данные I/Q можно передавать в сторонние программные инструменты (например, Matlab или Python) для дальнейшего анализа.

Низкий уровень погрешности измерения

Еще одной уникальной особенностью этого класса является низкий уровень погрешности измерения 0,5 дБ. Высокая точность измерения прибора обеспечивает точные и надежные результаты испытаний, что часто позволяет обойтись без отдельного датчика мощности.

Точные спектральные измерения благодаря низкому фазовому шуму

Низкий фазовый шум -108 дБн (1 Гц) при смещении 10 кГц относительно несущей (несущая 1 ГГц) дает значительные преимущества и для спектральных измерений. Он позволяет точно измерять мощность соседних каналов узкополосных несущих. Могут быть обнаружены нежелательные помехи вблизи несущей.

Полностью портативный

Анализатор спектра и сигналов Rohde and Schwarz FPL1000 можно использовать практически везде. Глубина всего 23 см, он помещается на любом рабочем месте и оставляет достаточно места для DUT и других измерительных приборов. Благодаря небольшому весу в 6 кг и ручке для переноски вы можете брать его с собой куда угодно.

Аккумуляторная батарея и блок питания 12 В/24 В (дополнительный элемент, также доступен в комплекте с некоторыми комплектами FPL1000)

Дополнительный аккумуляторная батарея обеспечивает три часа работы. С дополнительными батареями и дополнительным зарядным устройством время работы может быть увеличено без перерыва.

Когда Rohde and Schwarz FPL1000 используется в транспортных средствах, дополнительный блок питания 12 В/24 В постоянного тока удобно подает питание через автомобильную розетку.

Сумка для переноски и плечевой ремень

Доступна мягкая сумка для переноски, чтобы Rohde and Schwarz FPL1000 был хорошо защищен во время транспортировки. Вентиляционные прорези и прозрачная крышка позволяют работать с прибором, находясь внутри сумки. Это позволяет использовать Rohde and Schwarz FPL1000 в любом месте и в неблагоприятных условиях окружающей среды.

Пользователи, которым нужна функциональность настольного прибора и гибкость ручного прибора, могут использовать плечевой ремень. Измерения, при которых прибор необходимо носить с собой, например, поиск помех, почти так же удобны, как и с чисто ручными приборами.

Полностью портативная конфигурация с дополнительной сумкой для транспортировки, плечевым ремнем и модулем антенны UWB

Доступна дополнительная сумка для переноски для транспортировки R&S®FPL1000. С опцией батареи R&S®FPL1-B31 прибор можно эксплуатировать, находясь внутри сумки
