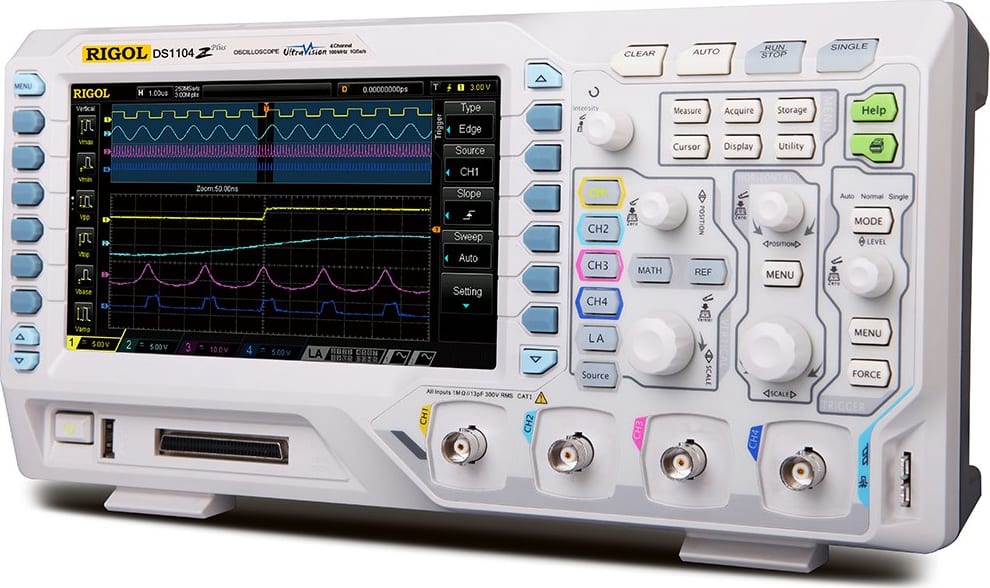

Rigol DS1104Z 100 МГц цифровой осциллограф с 4 каналами

Описание

Серия DS1000Z представляет собой 4-канальные цифровые осциллографы с полосой пропускания 70 МГц ~ 100 МГц, частотой дискретизации до 1 Гвыб/с, а также большой глубиной хранения и высокой скоростью захвата сигналов, что делает их высокопроизводительными экономичными цифровыми осциллографами общего назначения. Серия DS1000Z использует многие из современных’s передовых технологий и процессов, общая производительность достигла международного передового уровня, для наиболее широко используемых рынков цифровых осциллографов, включая связь, полупроводники, компьютеры, аэрокосмическую и оборонную промышленность, приборостроение, промышленную электронику, бытовую электронику, автомобильную электронику, техническое обслуживание сайтов, исследования / образование и многие другие области универсальных требований к проектированию / отладке / тестированию и проектированию осциллографов.

Цифровой осциллограф серии DS1000Z

Инновационная технология UltraVision

• Более глубокая память (стандартно 12 Мт, опционально 24 Мт)
• Более высокая скорость захвата формы сигнала (До 30 000 осциллограмм/с)
• Запись и воспроизведение формы сигнала в реальном времени (до 60 000 кадров, опция)
• Многоуровневый дисплей градации интенсивности

Расширенные функции

4 канала

UltraVision: более глубокая память
(стандартно 12 Мт, опционально 24 Мт)

UltraVision: захват формы сигнала до 30 000
осциллограмм/с

скорость

UltraVision: многоуровневый
дисплей градации интенсивности

Функции тестирования по маске

Разнообразие математических функций

Функция БПФ

Разнообразие функций триггера

Дополнительные функции последовательной шины
запуска и декодирования

(RS232, I2C, SPI)

Стандартная функция тестирования по маске

Автоматические измерения
со статистикой

Встроенный 2-канальный
источник сигнала 25 МГц(DS1000Z-S)

Датчики и аксессуары RIGOL, поддерживаемые DS1000Z Серия:

Номер модели Коэффициент затухания Полоса пропускания Входное сопротивление Макс. входное напряжение Рекомендуемые приложения RP2200 1:1 или 10:1 1X: DC~7 МГц
10X: DC~150 МГц
1X: 1 МОм ±2%
10X: 10 МОм±2%
1X: CAT II 150 В переменного тока
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3300 1:1 или 10:1 1X: DC~8 МГц
10X: DC~350 МГц
1X: 1 МОм ±2%
10X: 10 МОм±2%
1X: CAT II 150 В переменного тока
10X: CAT II 300 В переменного тока
Тест малых сигналов (1X)
Тест общего назначения
RP3500 10:1 DC~500 МГц 10 МОм±2% CAT II 300 В переменного тока Тест общего назначения RP1300H DC~300 МГц CATI 2000 В (DC+AC),
CATII 1500 В (DC+AC)
Высоковольтный датчик RP1050H 1000:1 DC~50 МГц 10 МОм±0,5% DC: 0~15 кВ DC
Переменный ток: импульсный <=30 кВпик-пик
Переменный ток: синусоида <=10 кВср.кв.

Тест высокого напряжения RT50J 50 Ом
адаптер импеданса (2 Вт, 1 ГГц)
RP1001C BW:DC~300kHz

Макс. DC:±100A,
AC P-P:200A, AC RMS:70A

Токовый датчик RP1002C BW:DC~1MHz Макс. DC:±70A,
AC P-P:140A, AC RMS:50A
Токовый датчик RP1003C BW:DC~50MHz Макс. AC RMS:30A
AC Peak:50A (непостоянный)
Токовый датчик RP1004C BW:DC~100MHz, макс. AC RMS: 30A,
AC Peak: 50A (непостоянный)
Токовый датчик RP1005C BW: DC~10 МГц Макс. 150 A rms,
300 A peak (непостоянный),
500 A peak (при длительности импульса &lt,=30 мс)

Токовый датчик RP1000P Источник питания RP1025D BW: 25 МГц Макс. напряжение ≤ 1400 В (пик.) Высоковольтный дифференциальный датчик RP1050D BW: 50 МГц Макс. напряжение ≤ 7000 В (пик.) Высоковольтный дифференциальный датчик RP1100D BW: 100 МГц Макс. Напряжение ≤ 7000 В pp Высоковольтный дифференциальный датчик

Поддерживаемые датчики

RP2200 Высокоомный датчик

Токовый датчик RP1002C

RP3300 Высокоомный датчик

Токовый датчик RP1003C

RP3500 Высокоомный датчик

Токовый датчик RP1004C

RP1300H Высоковольтный датчик

Токовый датчик RP1005C

RP1050H Высоковольтный датчик

Блок питания RP1000P

Адаптер импеданса RT50J 50 Ом

Дифференциальный пробник высокого напряжения RP1025D

Токовый пробник RP1001C

Дифференциальный пробник высокого напряжения RP1050D

Дифференциальный пробник высокого напряжения RP1100D

?
