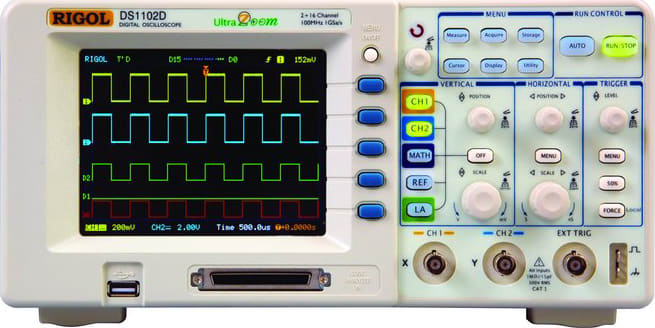

Rigol DS1102D 100 МГц цифровой осциллограф с логическим анализатором

Описание

Осциллограф Rigol DS1102E является одним из самых популярных осциллографов 100 МГц, если не самым популярным осциллографом 100 МГц в США в 2013 году. У этого устройства бесчисленное множество обзоров в Интернете и множество обзоров на этой странице от наших клиентов. Вы не ошибетесь, прочитав все обзоры и отзывы клиентов.

Пять лет назад такой осциллограф был неслыханным по цене менее 1000 долларов. Теперь этот прибор стоит 399 с бесплатной доставкой. Устройство также поставляется с 1 Мп памяти. Это огромный и чрезвычайно полезный прибор! DS 1102e является бестселлером на сайте. Чтобы получить это отличие, он должен быть одним из самых популярных осциллографов, которые мы продаем.

Эта модель Rigol DS1102E представляет собой экономичный цифровой осциллограф с высокой производительностью, который разработан с двумя каналами и 1 внешним каналом запуска. Он обеспечивает 20 типов параметров волны для автоматического измерения, которые содержат 10 параметров напряжения и 10 параметров времени. В режиме курсора пользователи могут легко выполнять измерения, перемещая курсор. Кроме того, 3 типа измерения курсора являются опциональными: Manual, Track и Auto. Этот DSO DS1102E предоставляет мощное прикладное программное обеспечение для ПК: UltraScope, которое позволяет: захватывать и измерять волну, выполнять локальные или удаленные операции, сохранять волны в формате ‘.bmp’, сохранять файлы в формате ‘.txt’ или ‘.xls’, печатать формы волн.

Простая в использовании конструкция

• Встроенное меню справки делает информацию более удобной
• Многоязычный пользовательский интерфейс, поддержка ввода на китайском и английском языках
• Поддержка хранения на диске U и локальных файлах
• Интенсивность формы волны можно регулировать
• Автоматически отображать сигнал с помощью функции AUTO
• Всплывающее меню упрощает чтение и использование function
• Функция точного сканирования с задержкой
• Встроенная функция БПФ, поддерживает практичные цифровые фильтры
• Функция обнаружения Pass/Fail позволяет выводить результаты тестирования
• Математические операции доступны для нескольких волн
• Мощное программное обеспечение для ПК UltraScope
• Стандартный интерфейс конфигурации: USB
• Устройство, USB-хост, RS-232 и поддержка стандартов хранения U-диска и печати PictBridge
• Новая функция «Блокировка клавиш» может удовлетворить потребности промышленного производства
• Поддержка дистанционного управления командами

Приложения

• Испытание электронных схем
• Функциональное испытание схем
• Проверка логической связи между сигналами
• Испытание схем смешанных сигналов
• Образование и обучение

Автоматическое измерение 20 волн Параметры
Осциллографы серий DS1000E, DS1000D предоставляют 20 типов параметров волны для автоматического измерения, которые содержат 10 параметров напряжения и 10 параметров времени

Измерение курсора
В режиме курсора пользователи могут легко выполнять измерения, перемещая курсор. Кроме того, опционально доступны 3 типа измерения курсора: ручной, отслеживающий и автоматический

Множественный триггер

Обе серии DS1000E и DS1000D содержат множество триггеров:

• Триггер по фронту, триггер по ширине импульса, триггер по видео, триггер по наклону
• Альтернативный триггер, триггер по шаблону (DS1000D), триггер по длительности (DS1000D)

В частности, триггер по длительности представляет собой новый тип из идеального сочетания триггера по шаблону и ширине импульса. Уникальная функция регулируемой чувствительности триггера хороша для фильтрации возможных шумов из сигнала, чтобы избежать ложных срабатываний.

16-канальный логический анализатор Оснащенные 16-канальным логическим анализатором, осциллографы смешанных сигналов серии DS1000D достигают измерения смешанного сигнала, координируемого с 2 аналоговыми каналами.

Каждый канал может быть включен или выключен независимо или группами по 8 (D7-D0 и D15-D8), также вы можете задать размер формы сигнала и типы пороговых значений или изменить положение отображения на экране для цифрового канала.

Запись формы сигнала Благодаря функции записи формы сигнала от DS1000E и DS1000D можно записывать не только выходы с двух каналов, но также можно легко записывать волны, выведенные тестом Pass/Fail. Всего доступно для записи до 1000 кадров волн. Кроме того, пользователи могут анализировать волны в соответствии с реальными или сохранять переходные волны, чтобы получить более точные данные.

Тестирование Pass/Fail Функция Pass/Fail отслеживает изменения сигналов, сравнивая, находится ли входной сигнал в пределах предопределенной маски. Результаты тестирования могут не только отображаться на экране или выводиться через изолированный порт pass/fail, но также могут быть оповещены в соответствии с включением системного звука.

Программное обеспечение UltraScope
RIGOL предоставляет мощное прикладное программное обеспечение для ПК: UltraScope, которое позволяет: захватывать и измерять волну, выполнять локальные или удаленные операции, сохранять волны в формате «.bmp», сохранять файлы в формате «.txt» или «.xls», печатать формы волн.

Блокировка клавиш
Эта функция широко используется в большинстве производств. Все клавиши заблокированы, за исключением F1–F5 и MENU ON/OFF в этом режиме. Чтобы заблокировать клавиатуру, используйте меню, чтобы разблокировать, необходимо ввести правильный код.
Также, при необходимости, вы можете сбросить новый код.
