Реле утечки на землю

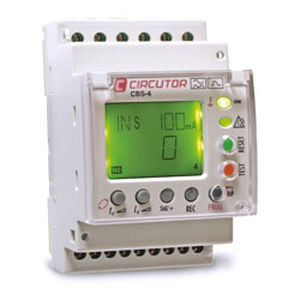

Реле утечки на землю представляет собой электронное защитное устройство на базе микропроцессора, предназначенное для распознавания утечки низкого уровня или несбалансированных токов из-за потери изоляции на проводниках или оборудовании, которое необходимо защитить.

Измерение токов утечки осуществляется с помощью трансформатора тока кольцевого типа FRER код.TDC.. или TDA… . Все проводники цепи, подлежащие защите, должны проходить через трансформатор тока.

Микропроцессор выполняет несколько функций, таких как:

• Регулировка тока отключения от 30 мА до 30 А, разделенная на 3 диапазона: 30–300 мА, 300 мА–3 А, 3–30 А.
• Регулировка времени задержки отключения мгновенная до 5 секунд, разделенная на 2 диапазона: мгновенный ÷ 0,5 с, 0,2 ÷ 5 с.
• Одно или два рабочих реле отключения.
• Проверка выходных реле.
• Ручной (локальный или удаленный) или программируемый автоматический сброс.
• Непрерывный контроль проводного соединения между реле и трансформатором тока: выходные реле активируются в случае обрыва проводки.

Широкий диапазон тока позволяет легко выбирать точные значения тока отключения, чтобы поддерживать значение так называемого контактного напряжения ниже 50 В, как того требует стандарт CEI 64-8. Реле, благодаря внутренней фильтрации, невосприимчиво к внешним помехам. Его работа также гарантируется переменными синусоидальными и постоянно пульсирующими дифференциальными токами, которые подаются резко или медленно нарастают (тип А).

Технические характеристики

Характеристики

• Измеряемое/контролируемое значение: Утечка на землю
• Монтаж: Дин-рейка
• Сброс: ручной сброс, автоматический сброс
• Другие характеристики: дифференциальный, модульный

Технические данные:

• Диапазон настройки тока: 30 мА…30 А в 3 кампи/диапазонах
• Точность тока: +0/- 20% дал/от 20% аль/до 100% полной шкалы
• Диапазон настройки задержки: 0,1…5 сек в 2 кампи/диапазонах
• Погрешность задержки: ±10% от установленного значения/от заданного значения
• Рабочая частота: 47…63 Гц
• Третья гармоника: !/затухание 88% при 150 Гц
