Характеристики

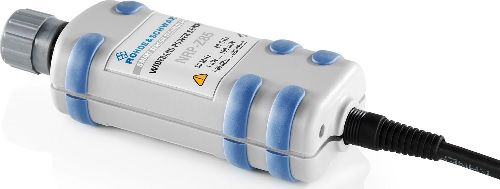

Широкополосный датчик мощности, 50–40 ГГц, 1 нВт–100 мВт, полоса пропускания видео 30 МГц, 2,92 мм (м)

• Диапазон частот: 50–40 МГц ГГц
• Диапазон уровней: от -60 дБмВт до +20 дБмВт
• Тип разъема: 2,92 мм
• Информацию об аксессуарах для подключения к компьютеру см. ниже или прибор
• Идеально подходит для радарных приложений и измерения мощности в модулях микроволновой связи
• Датчики могут измерять ширину импульса до 50 нс
• Режим высокого разрешения – эквивалентное время выборка с повторяющимися сигналами может достигать временного разрешения до 100 пс.
• Самые быстрые датчики в мире – в режиме буферизации может быть достигнута указанная скорость измерения > 9000 измерений/с.
• Автоматический анализ импульсов устраняет необходимость в сложных измерениях с использованием маркеров.

Широкополосные датчики мощности идеально подходят для анализа во временной области, автоматического анализа импульсов для радиолокационных приложений и для универсального использования. В приведенной ниже таблице представлен обзор серии Rohde and Schwarz NRP-Z8x и основные характеристики каждого элемента.

Идеально подходит для радарных приложений

Широкополосные датчики мощности R&S NRP-Z8x идеально подходит для радиолокационных приложений. При разработке или во время установки и обслуживания необходимо измерять импульсные характеристики, а также выходную мощность. Аналогичные измерения требуются при производстве радиолокационных систем и радиолокационных компонентов. Благодаря максимальной полосе видеосигнала 30 МГц и времени нарастания/спада <13 нс датчики могут измерять импульсы с шириной импульса всего 50 нс.

До 44 ГГц

Широкополосные датчики мощности R&S NRP-Z8x идеально подходят для измерения мощности в модулях микроволновой связи. В частности, модель R&S NRP-Z86 .44 (верхний частотный предел 44 ГГц) может использоваться для разработки, производства, установки и обслуживания модулей радиорелейной связи последнего поколения. Пользователь получает выгоду от высокой скорости измерения датчика и большого динамического диапазона.

Технические характеристики
