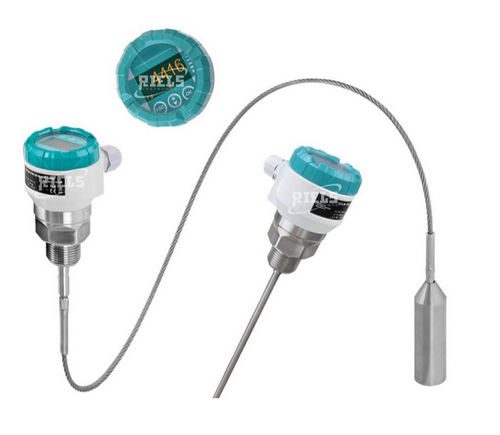

Управляемый радарный уровнемер (TDR) для жидкостей при высокой температуре и давлении

Непрерывное измерение уровня и границы раздела фаз в котлах, реакторах и сепараторах.

С динамической компенсацией газовой фазы для котлов (в стадии подготовки).

Диапазон измерения: 0,6…60 м / 2 …197 футов; -50…+315°C, -58…+599°F, -1…320 бар изб., -14,5…4641 фунтов на кв. дюйм.

TDR технология. Он предназначен для измерения уровня и границы раздела фаз в экстремальных условиях в энергетической, нефтегазовой промышленности. Используя алгоритм, называемый «Динамическая газовая компенсация (DGC)», устройство точно и без увеличения расстояния блокировки измеряет уровень продуктов в процессах, где состав газа над продуктом может внезапно измениться (например, в паровых котлах).

Для обеспечения высоких требований безопасности при работе с опасными средами OPTIFLEX 8200 оснащен одинарной или двойной системой технологического уплотнения из керамики. Различные преобразователи и электронные версии, такие как дистанционный преобразователь или удлинитель датчика, облегчают доступ к устройству. Датчик уровня имеет разрешения на использование во взрывоопасных зонах.

Особенности продукта

• Разработан для паровых котлов
• Одинарная или двойная керамическая система технологического уплотнения для сложных условий процесса
• Запатентованная динамическая газофазная компенсация (DGC) для коаксиальных датчиков (в стадии подготовки)
• Различные преобразовательные и электронные версии для облегчения доступа к устройству:
• Доступна в компактной версии (C) или с выносным преобразователем (F) до 100 м / 328 футов
• Удлинитель датчика в компактной версии (S) до 15 м / 49,2 футов
• Горизонтальный или вертикальный корпус для любой установки

Технические характеристики

Характеристики

• Технология: Волновой радар с TDR
• Средний: для жидкостей
• Интерфейс: 2-проводной
• Применение: Высокотемпературные
• Другие характеристики: компактный

Диапазон уровней:

Макс.: 60 м (19610)

Мин. : 0,6 м (111)

Технологическое давление:

Макс.: 320 бар (4641,21 фунт/кв. дюйм)

Мин.: -1 бар (-14,5 фунтов на квадратный дюйм)

Температура процесса:

Макс.: 315 °C (599 °F)

Мин.: -50 °C (-58 °F)
