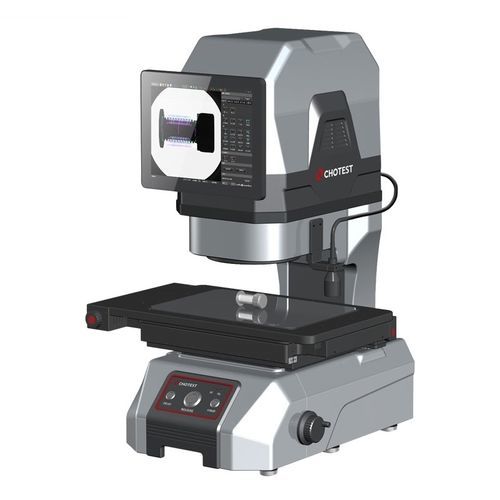

Измерительная машина для вспышки VX3300D

Артикул: VX3300D

Название продукта: Измерительная машина для вспышки

Датчик изображения: CMOS 5M

Поле зрения: Ш130×Д230 мм и Ш200×Д300 мм

Глубина резкости: 3 мм и 30 мм

Рабочее расстояние: 120 мм

Точность: ±2 мкм (без сшивания) & ±5 мкм (без сшивания)

Разрешение: 0,1 мкм

Грузоподъемность: 5 кг

Размер (ДхШхВ): 531×503×731 мм

Вес: 75 кг

Описание

Основан на принципе визуального измерения с алгоритмами точного анализа изображений, оснащен двойной телецентрической оптической линзой с большой глубиной резкости. Серия флэш-измерительных машин VX3000 обеспечивает быстрое измерение размеров с помощью одной кнопки. Серия VX3000 подходит для точного измерения размеров в области:

• машиностроения
• электроники
• пресс-форм
• литья под давлением
• метизов
• резины
• низковольтных электроприборов
• магнитных материалов
• точной штамповки
• разъемов
• мобильных телефонов
• бытовой техники
• печатных плат
• медицинского оборудования
• часов
• режущих инструментов

Приложения

Программное обеспечение VisionX предоставляет до 80 инструментов анализа извлечения, включая:

• Извлечение объектов: максимальные точки, осевые линии, дуги, пики и т. д.
• Вспомогательные инструменты: любая точка, линия и круг, подобранная прямая линия, окружность, касательная, вписанная окружность и т. д.
• Интеллектуальная маркировка
• Допуск формы
• Специальный инструмент нанесения: расстояние шага, угол шага, паз, резьба, круглый крест, угол вниз, закругленные углы и т. д.

Результаты измерений и их основные статистические значения (например, среднее значение, σ, 3σ, 6σ, Ca, Cp, Cpk и т. д.) будут автоматически записаны и заархивированы. Операторы могут выбирать различные условия фильтрации для извлечения истории.

Технические характеристики

Характеристики:

• Измеренная физическая величина: контур, шероховатость
• Технология: мгновенная визуализация, визуальная
• Измеряемый материал: оптическая линза
• Применение: для электроники
• Другие характеристики: высокая точность, размерность
