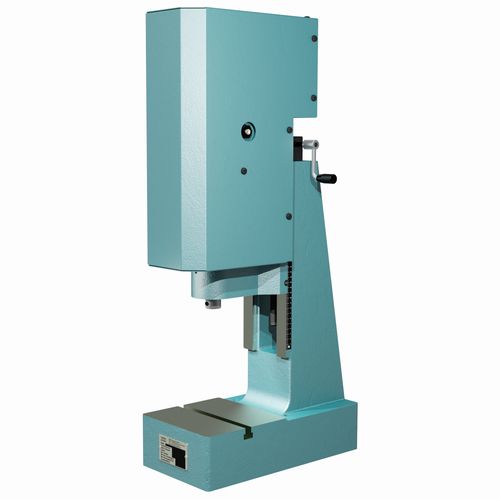

Описание пневматических коленно-рычажных прессов mäder

Пневматические коленно-рычажные прессы mäder 305 x 440 достигают максимального усилия в конце хода, в нижней мертвой точке (НМТ). Оптимальные передаточные числа коленно-рычажного пресса создают высокую силу в конце хода, обеспечивая низкий расход воздуха. Благодаря низкому энергопотреблению пневматические коленно-рычажные прессы mäder являются экономичным средством производства не только на момент покупки, но и в долгосрочной перспективе.

Плечевые прессы используются, когда полная сила пресса необходима только в конце хода, например, для штамповки, клепки, штамповки, склеивания и т. д. Пневматические коленно-рычажные прессы доступны с усилием 5 кН, 10 кН, 24 кН, 32 кН и 60 кН.

Все пневматические прессы прямого действия доступны в виде модуля автоматизации или могут быть оснащены системой управления mäder для отдельных рабочих мест.

Круглый плунжер mäder pressen отличается высокой прочностью, шлифованной поверхностью и точным отверстием плунжера. Инструменты можно надежно закрепить в отверстии толкателя с помощью крепежного винта. Круглые плунжеры mäder pressen направляются либо в прецизионные хонингованные отверстия, либо в прецизионные тефлоновые втулки.

Качественные характеристики

• Заводская предустановленная точка давления
• Прямоугольный редуктор для простой регулировки высоты пресс-головки
• Боковая измерительная полоса для быстрого воспроизведения настроек при смене инструмента
• Практически не требующий обслуживания механизм двойного действия цилиндр
• Низкий уровень шума: менее 75 дБ

Технические характеристики

Характеристика работы: пневматический, винтовой

Функция: штамповка, клепка, для склеивания

Конструкция: рычажно-плунжерная, круглая плашка

Другие характеристики: экономичная, фиксированная

Усилие: 60 кН

Ход: 40 мм (2 дюйма)

Ширина стола: 210 мм (8 дюймов)

Длина стола: 305 мм (12 дюймов)

Вес: 140 кг (309 фунтов)
