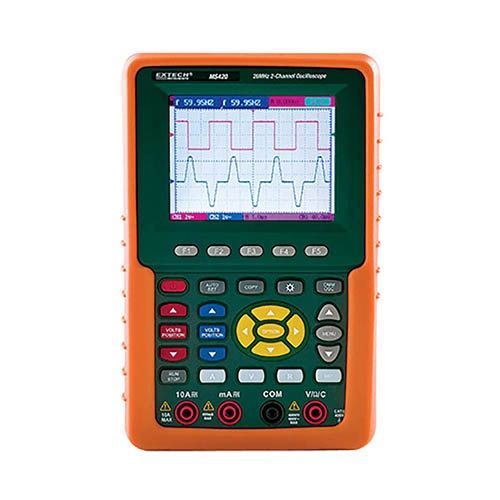

2-канальный цифровой осциллограф Extech MS420, 20 МГц

2-канальный цифровой осциллограф Extech MS420, 20 МГц, предлагает ряд возможностей для эффективного поиска и устранения неисправностей электроники и электрических систем с электронным управлением. Благодаря полосе пропускания 20 МГц и таким удобствам, как автоматическая настройка, которая оптимизирует положение, диапазон, временную базу и запуск, чтобы обеспечить стабильное отображение сигнала практически любой формы, MS420 можно использовать при ремонте в полевых условиях или на стенде.

Для выявления малозаметных проблем функция Peak Detect обеспечивает быстрый захват сбоев в течение 50 нс. Основные функции, такие как:

• Режим XY
• Функция БПФ
• Удержание триггера
• Математические вычисления осциллограммы
• Режим усреднения
• Режим сохранения

гарантируют, что вы сможете уверенно устранять неполадки, используя различные подходы. Чтобы запустить повторяющиеся процедуры тестирования, вы можете сохранить и вызвать до 4 экранов осциллограмм и настроек, чтобы сэкономить время от задания к заданию. Этот осциллограф класса CAT II расширяет свои функциональные возможности за счет полного набора функций цифрового мультиметра, которые отображаются на большом цветном ЖК-дисплее с диагональю 3,8 дюйма (97 мм).

MS420 поставляется с:

• двумя осциллографическими пробниками 1X/10X
• измерительными проводами
• программным обеспечением и кабелем USB, совместимым с Windows XP/Vista
• модулем измерения конденсаторов
• регулировочной отверткой
• адаптером переменного тока/зарядным устройством
• жестким футляром для переноски
• руководством пользователя
• ограниченной гарантией производителя сроком на один год

Технические характеристики

• Размер дисплея: 3,8-дюймовый (96 мм), цветной ЖК-дисплей, 320 x 240 пикселей
• Полоса пропускания: 20 МГц
• Частота дискретизации в реальном времени: 100 МС/с
• Время нарастания: 17,5 нс
• Каналы: 2
• Длина записи: 6 000 точек на канал
• Захват сбоев: 50 нс
• Чувствительность по вертикали: от 5 мВ до 5 В/дел
• Разрешение по вертикали: 8 бит
• Диапазон временной развертки: от 5 нс до 5 с/дел.
• Режим выборки: выборка, среднее значение, обнаружение пика
• Режимы запуска: произвольный запуск, одиночный снимок, фронт, видео
• Источник запуска: CH1, CH2
• Связь запуска: переменный ток, постоянный ток
• Входное сопротивление: 1 МОм/20 пФ
• Макс. входное напряжение: 400 В (пиковое)
• Курсорное измерение: напряжение и время

Функции мультиметра True RMS

• Напряжение переменного/постоянного тока: 400 мВ, 4 В, 40 В, 400 В
• Переменный/постоянный ток: 40 мА, 300 мА, 20 А
• Сопротивление: 400 Ом, 4 кОм, 40 кОм, 400 кОм, 40 МОм
• Емкость: 51,2 нФ до 100 мкФ
• Диод и непрерывность цепи: Да
• Интерфейс ПК: USB-кабель
• Электропитание: 6 часов литий-ионной аккумуляторной батареи, переменный ток? Адаптер/зарядное устройство
• Размеры/вес: 7 x 4,4 x 1,6 фута (180 x 113 x 40 мм) / 24,3 унции (690 г)
