Поворотные манипуляторы Unimec

Благодаря своей высокой скорости, точности и повторяемости поворотные манипуляторы Unimec могут использоваться для многочисленных применений при транспортировке и сборке деталей в таких областях, как электроника, микромеханика, механика, часовое производство, производство очков и оптических инструментов, игрушек, оптики, оборудования и т. д. области обработки кондиционирования и позиционирования.

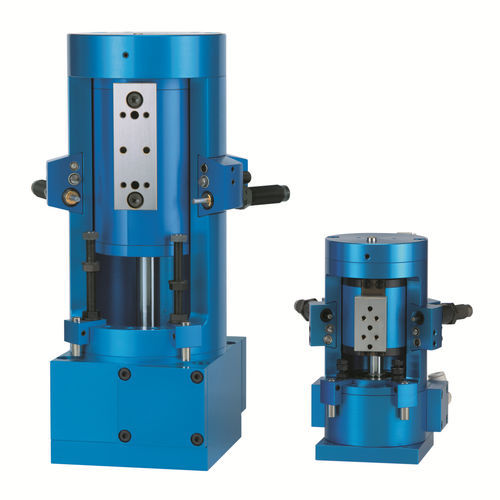

Положения подъема и опускания, а также скорость движения регулируются независимо. Эти поворотные манипуляторы имеют гидравлические амортизаторы в конце вращения. У них также есть твердосплавные ограничители хода. Доступны два размера: BP66 и BP100.

Поворотные рычаги BP66

• BP66: 2 положения для подъема и опускания
• BP1663: 3 положения для подъема и опускания с промежуточным упором

Поворотные рычаги BP100

• BP100: 2 положения для подъема и опускания
• BP103: 3 положения, для подъема и опускания с промежуточным упором.

Особенности

• Транспортировка и сборка различных деталей
• Высокая скорость и точность
• Повторяемость последовательностей
• Многочисленные возможности применения
• Независимая регулировка положений подъема и опускания
• Независимая регулировка скорости движения
• Гидравлические амортизаторы в конце вращения
• Твердосплавные ограничители хода

Технические характеристики

Тип привода: пневматический

Захватное устройство: вакуум

Применение: позиционирование, транспорт

Другие характеристики: поворотный, захват

Область применения: оптическая промышленность, для производства игрушек, для электронной промышленности, для часового производства, для производства очков, для электромеханического сектора, для упаковочных машин

Максимальный ход

Макс.: 100 мм (4 дюйма)

Мин.: 0 мм (0 дюймов)

Давление

Макс.: 6 бар (87 фунтов на квадратный дюйм)

Мин.: 3 бара (43,5 фунтов на квадратный дюйм)

Вращение

Макс.: 180 °

Мин.: 0 °
