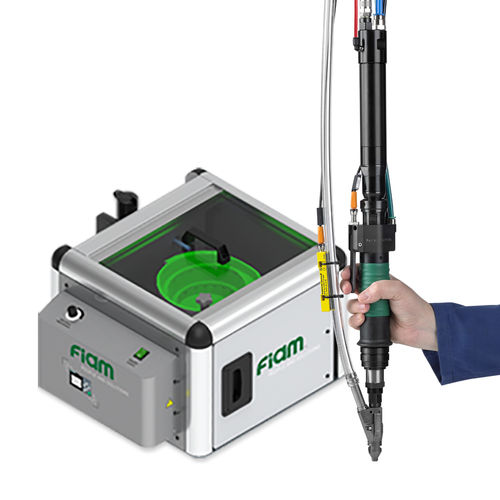

Ручная система затяжки с автоматической подачей шурупов

Устройство для шурупов длиной от 35 до 60 мм:

• Устройство подачи ED BM 1|1: с чашей Ø 420 мм для шурупов длиной от 35 до 60 мм.
• Устраняет ручные операции по выбору и установке винтов на бит/деталь.
• Обеспечивает непрерывную подачу винтов, которые «выстреливаются» автоматически.
• Сокращает время затяжки (–35%).
• Взаимосвязь с заводской системой (ИНДСТРИЯ 4.0).
• Обеспечивает меньшее время затяжки и усталость оператора.
• Имеет звукоизоляцию.

Пневматическая отвертка подходит для точной затяжки до 12 Нм даже в тяжелых условиях и при низком давлении подачи и имеет механическую муфту для контроля крутящего момента, которая автоматически и мгновенно останавливает подачу воздуха и гарантирует высокую повторяемость крутящего момента даже при изменении эластичности суставов.

Доступны 2 зажимных устройства:

• ПЕРЕДНИЙ ХОД БИТЫ: запатентовано Fiam, позволяет долоту продвигаться автоматически, тем самым снижая утомляемость оператора. Бита не только всегда остается на виду, но и на этапе затяжки головка отвертки не касается поверхностей детали, что позволяет избежать трения.
• ТЕЛЕСКОПИЧЕСКОЕ УСТРОЙСТВО: позволяет достигать точек затяжки в труднодоступных местах или на большой глубине и, следовательно, внутри отверстий, благодаря телескопическому ходу 40, 60 и 100 мм.

Два встроенных датчика позволяют работать в двух режимах затяжки:

• С контролем крутящего момента.
• С контролем высоты затяжки.

Шнековый питатель ED BM 1|1

Чаша диаметром 420 мм, имеет встроенные:

• ПЛК.
• Протокол Modbus TCP/IP.
• Веб-сервер интерфейса EDMI для удаленного подключения к системе затяжки.
• Аналоговое линейное реле давления.
• Блок «Фильтр-Регулятор-Смазка».

Технические характеристики

Характеристики: Тип – прямой

Другие характеристики: с автоматической подачей, со встроенным датчиком

Частота вращения:

Макс.: 2700 об/мин (16 964,6 рад.мин-1)

Мин.: 400 об/мин (2513,3 рад/мин-1)

Крутящий момент:

Макс.: 12 Нм (8,85 фут. фунт)

Мин.: 0,4 Нм (0,3 фунт-фута)
