Описание семейства продуктов

• Новая сниженная цена!
• Видимое широкополосное антибликовое покрытие с расширенными характеристиками УФ-излучения
• Просветляющее покрытие обеспечивает коэффициент отражения менее 0,5% на поверхность в течение 350 дней – 700 нм
• Предназначен для угла падения 0
• Различные варианты покрытия: без покрытия, MgF2, VIS 0, VIS-NIR, NIR I, NIR II и YAG-BBAR

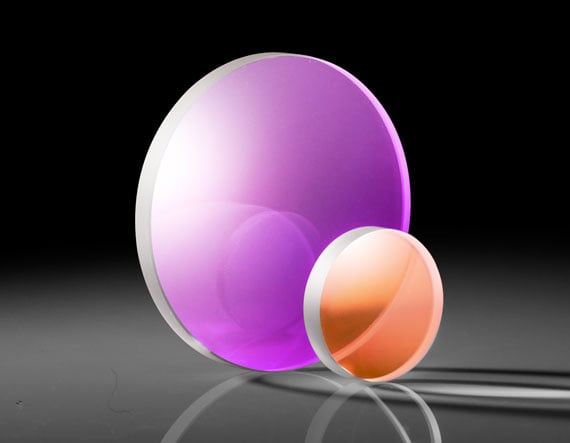

Плоско-выпуклые линзы (PCX) имеют положительное фокусное расстояние, что делает их идеальными для сбора и фокусировки света в приложениях для обработки изображений. Они также полезны в различных приложениях, связанных с излучателями, детекторами, лазерами и волоконной оптикой. Версии с покрытием имеют оптимальную светопропускную способность. Доступны различные диаметры и фокусные расстояния.

Технические характеристики

Diameter (mm): 12.70 +0.0/-0.025
Effective Focal Length EFL (mm): 44.50 @ 587.6nm
Back Focal Length BFL (mm): 42.69
Coating: VIS-EXT (350-700nm)
Coating Specification: Ravg < 0.5% @ 350 – 700nm
Substrate: Many glass manufacturers offer the same material characteristics under different trade names. Learn More N-BK7
Surface Quality: 40-20
Power (P-V) @ 632.8nm: 1.5λ
Irregularity (P-V) @ 632.8nm: λ/4
Focal Length Tolerance (%): ±1
Centering (arcmin):
Center Thickness CT (mm): 2.75 ±0.10
Edge Thickness ET (mm): 1.86
Radius R1 (mm): 23.00
Clear Aperture CA (mm): 11.7
f/#: 3.5
Numerical Aperture NA: 0.14
Type: Plano-Convex Lens
Bevel: Protective bevel as needed
Typical Energy Density Limit: 5 J/cm2 @ 532nm, 10ns
Wavelength Range (nm): 350 – 700
Damage Threshold, By Design: Damage threshold for optical components varies by substrate material and coating. Click here to learn more about this specification. 5 J/cm2 @ 532nm, 10ns
Regulatory Compliance: RoHS 2015: Compliant, Reach 224: Compliant, Certificate of Conformance: View
