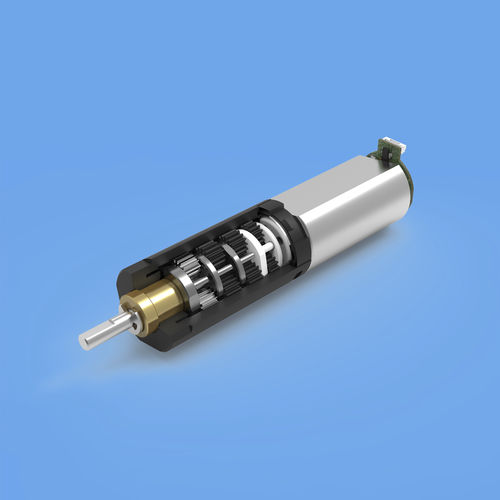

Планетарный редукторный мотор 92JX1500K/80ZY125DC коаксиальный 100 Вт…500 Вт

Технические характеристики

Характеристики:

• Тип двигателя: Двигатель постоянного тока с щеточной коммутацией
• Тип коробки передач: Планетарный
• Диаметр: Коробка передач: 92 мм, двигатель постоянного тока: 80 мм
• Номинальное напряжение: 12 В/24 В постоянного тока или по индивидуальному заказу
• Передаточное число: 1:4,3 ~ 1:322
• Ток холостого хода: 0,50 А, 1,60 А
• Номинальный ток: 7,0 А, 15,00 А
• Скорость без нагрузки: 2000 об/мин, 3000 об/мин
• Номинальная скорость: 1600 об/мин, 2400 об/мин
• Допустимый диапазон нагрузки: до 150 Н·м для рабочего цикла S1
• Номинальная мощность: 120 Вт, 240 Вт
• Класс защиты: до IP68

Описание

Планетарный привод постоянного тока с высоким крутящим моментом мотор-редуктор Модель 80ZY125 с щеточным двигателем постоянного тока оснащена планетарным редуктором диаметром 92 мм.

Опции

• Магнитный или оптический энкодер с тремя каналами обеспечивает обратную связь для точного управления скоростью и позиционированием двигателя.
• Электромагнитный тормоз с включением или выключением.
• Конденсатор и резистор для подавления ЭМС.
• Специальный материал и размеры вала.
• Индивидуальный дизайн, доступна продукция OEM.

Особенности

• Шарикоподшипник на выходном валу.
• Магнитное поле, создаваемое постоянными магнитами.
• Работа в обоих направлениях вращения (по часовой и против часовой стрелки).
• Скорости диапазон до 10 000 об/мин.
• Различные передаточные числа позволяют либо снизить скорость, либо увеличить крутящий момент.
• Выгодный крутящий момент при минимальных требованиях к пространству.
• Подходит для непрерывной, реверсивной и прерывистой работы.
• Может быть установлен в любом монтажном положении.

Типичные области применения

• Промышленная автоматизация: конвейеры, ротационный режим, автоматика, системы ворот, солнечный трекер и т. д.
• Бытовые электроприборы: газонокосилка, дробилка льда, лестничный подъемник, кондиционер, соковыжималка, измельчитель пищевых отходов, кухонная техника и т. д.
• Автомобильная промышленность: брезентовые системы для грузовиков, насосы, электрический стул, Джек и т. д.

Другие характеристики

• Мощность: 100 Вт…500 Вт, 50 Вт…100 Вт
• Напряжение: 220 В, 110 В, 24 В, 12 В, 48 В, 36 В
• Крутящий момент: 50–100 Нм, 100 – 200 Нм
• Применение продукта: промышленное, для автоматизации, с энкодером
• Другие характеристики: компактный, с постоянным магнитом, малошумный, высокомоментный, со сплошным валом, нестандартный, IP68, с энкодером

Передача

Макс.: 322 ед.

Мин.: 4,3 единицы
