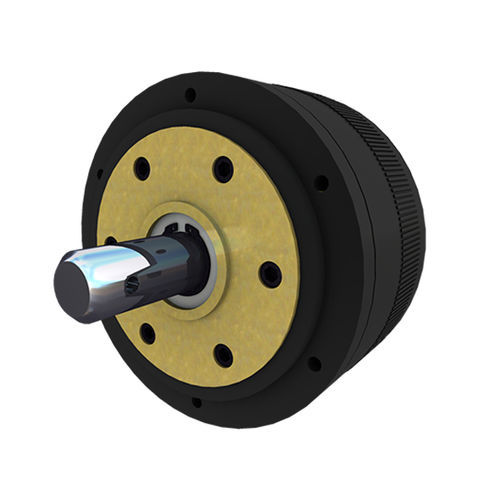

Планетарно-коаксиальный мотор-редуктор 45JX100K/45ZYN68DC с магнитным приводом

Характеристики

Тип двигателя: Двигатель постоянного тока с редкоземельными магнитами

Тип коробки передач: Планетарный

Диаметр:

• Редуктор: 45 мм
• Двигатель постоянного тока: 45 мм

Номинальное напряжение: 12 В/24 В постоянного тока или по индивидуальному заказу

Передаточное число: 1:3,71 ~ 1:369

Ток холостого хода: 0,18 А, 0,25 A, 0,30 А

Номинальный ток: 0,5 А, 1,20 А, 2,0 А

Скорость холостого хода: 2000 об/мин, 3000 об/мин, 4000 об/мин

Номинальная скорость: 1600 об/мин, 2400 об/мин, 3200 об/мин

Допустимый диапазон нагрузки: 1,0 Нм ~ 10,0 Нм для рабочего цикла S1

Номинальная мощность: 7 Вт, 16 Вт, 30 Вт

Класс защиты: до IP68.

Компактная конструкция. Планетарный двигатель постоянного тока с редкоземельными магнитами. Модель 45ZYN68 с двигателем постоянного тока с редкоземельными магнитами оснащена планетарным редуктором диаметром 45 мм.

Контроль скорости и позиционирования двигателя.

• Электромагнитный тормоз с включением или выключением
• Конденсатор и резистор для подавления ЭМС
• Специальный материал и размеры вала
• Индивидуальный дизайн, доступна продукция OEM

Особенности

• Шарикоподшипник на выходном валу
• magnetное поле, создаваемое постоянными магнитами
• Работа в обоих направлениях вращения (по часовой и против часовой стрелки)
• Скорости диапазон до 10 000 об/мин
• Различные передаточные числа позволяют либо снизить скорость, либо увеличить крутящий момент
• Выгодный крутящий момент при минимальных требованиях к пространству
• Подходит для непрерывной, реверсивной и прерывистой работы
• Может быть установлен в любом монтажном положении

Типичные области применения

• Промышленная автоматизация: конвейеры, ротационный режим, автоматика
• Система ворот, солнечный трекер и т. д.
• Бытовые электроприборы: газонокосилка, дробилка льда, лестничный подъемник, кондиционер, соковыжималка, измельчитель пищевых отходов, кухонная техника и т. д.

Технические характеристики

Тип двигателя: Постоянный ток

Тип: Планетарный, магнитный

Ориентация вала: Коаксиальная

Мощность: 10 Вт…50 Вт, 0 Вт…10 Вт

Напряжение: 24 В, 12 В

Крутящий момент: 1–5 Нм, 5–10 Нм

Применение продукта: промышленное, для автоматизации, с энкодером

Другие характеристики: компактный, с постоянным магнитом, заказной, IP68, с энкодером

Передаточное число:

Макс.: 369 ед.

Мин.: 3,71 ед.
