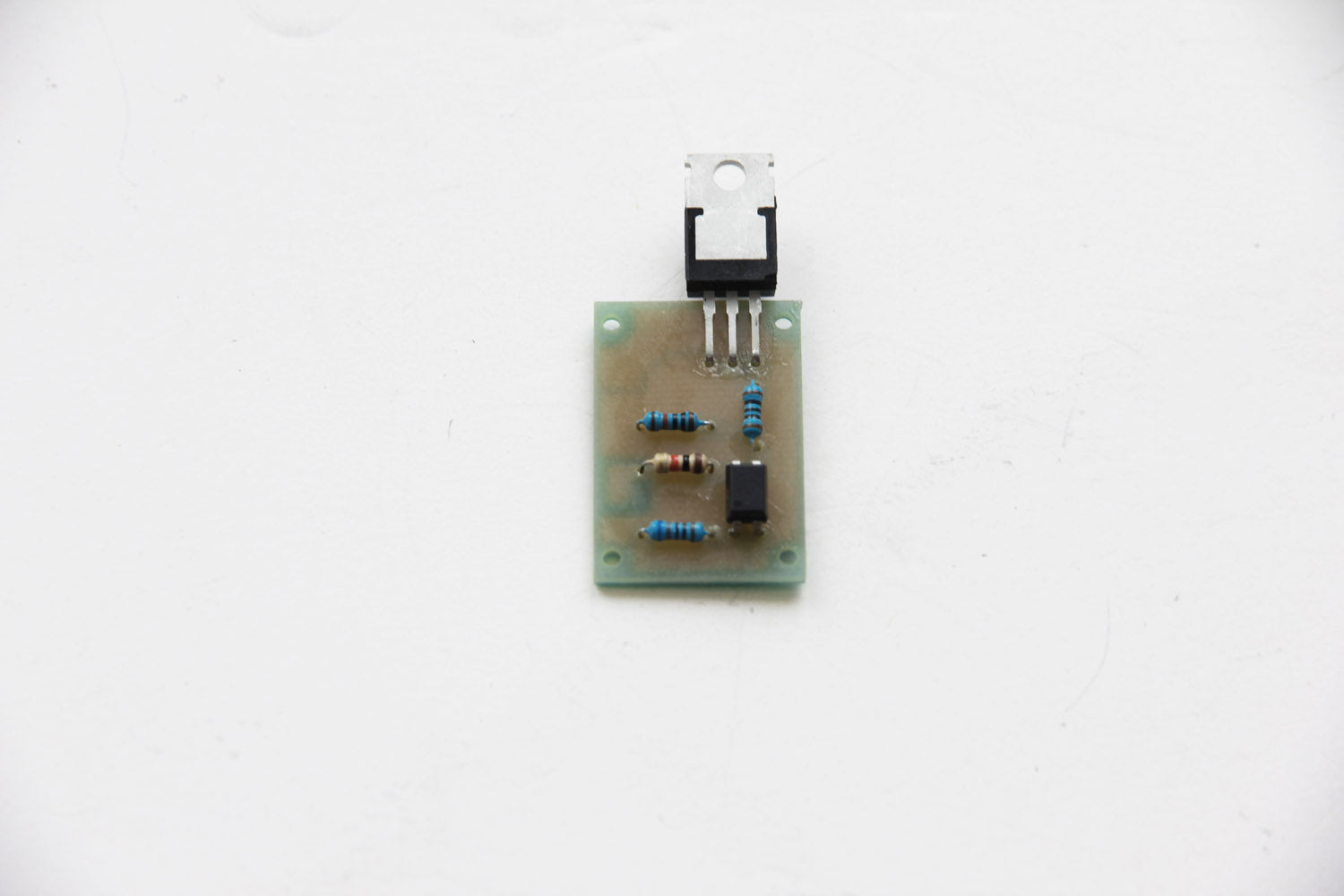

Печатная плата driver MO2 PCB

Основные характеристики печатной платы MO2 PCB:

  • Аналоговый вход 0-10 Выход ШИМ 0-100%.
  • TTL вход до 24 В ШИМ выход.
  • Режим фокусировки лазера ШИМ 0,1%.
  • Регулируемый порог напряжения лазера от 4,5 до 5,5 В.
  • Защита от обратной полярности аналоговых, компараторных и TTL-входов.
  • Задержка подачи напряжения на лазер при включении устройства 1,5 сек.
  • Возможность установки как в большой, так и в малый корпус без модификации печатной платы.
  • Возможность работы в импульсном режиме с широким диапазоном частоты и длительности.

(требуется лазерный DC/DC преобразователь).
Срок изготовления – 1 день

Подключения

  • CN1 – Плата питания +12V
  • CN2 – Аналоговый вход/инвертированный вход
  • CN3 – Переключатель выбора режима SW1
  • CN4 – Вход ШИМ
  • CN5 – Вентилятор
  • CN6 – Вольтметр входного напряжения
  • CN7 – Вольтметр выходного напряжения DC-DC
  • XT1 – DC-DC
  • XT2 – Лазер
  • XT3 – Измерение тока лазера. Амперметр

Запуск лазера в импульсном режиме с печатной платой Mo2

Печатная плата Mo2
Печатная плата Mo2 версия 2.1

Технические данные для выносливой печатной платы Mo2 PCB

Напряжение питания 12 В ПОСТОЯННОГО ТОКА +-10%
Минимальный ток источника питания (Для лазерных диодов мощностью до 10 Вт) 5 A+-10%
Номинальный выходной ток (Для лазерных диодов мощностью до 10 Вт) 5 А
Максимальный выходной ток (ток источника питания должен быть не менее 10 А) 8 А
Максимальное напряжение лазерного диода 5.5V
Минимальное напряжение лазерного диода 2V
Ток лазерного диода 1A – 6A
Ток лазерного диода макс 8A*
Макс. Частота ШИМ 50 КГц
Мин. Частота ШИМ 90 Гц
(Необходимо знать, если вы подключаетесь к контроллеру 3D-принтера)
Максимальный рабочий цикл ШИМ 99,90%
(Частота ШИМ более 90 Гц)
Входное напряжение ШИМ (левый, синий провод) 3V – 12V
Входное напряжение ШИМ (правый, черный провод) 3 В – 24 В
Время нарастания 300 нС
Аналоговое входное напряжение 0В – 10В
Должностной цикл ШИМ на основе аналогового входного напряжения 0% – 99,9%
Частота ШИМ при работе с аналоговым входом 500 ГЦ
Режим фокусировки лазера Должный цикл ШИМ 0,1%
Защита выходного напряжения лазерного диода мин 4.5V
Защита выходного напряжения лазерного диода max 5.5V
Диапазон задержки перед запуском лазера: 1,5 сек
