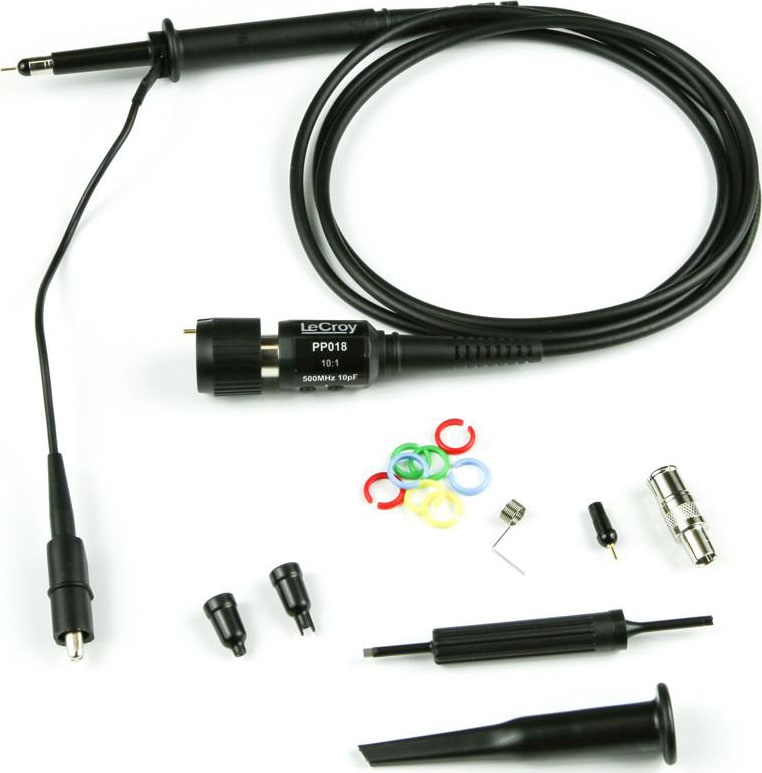

Пассивный зонд LeCroy PP025-1 500 МГц, 5 мм, 10:1, 10 МОм

Описание LeCroy PP025-1 500 МГц Пассивный пробник, 5 мм, 10:1, 10 МОм

• Пассивный высокоомный пробник осциллографа напряжения
• Разработан и откалиброван для использования с осциллографами общего назначения с входным сопротивлением 1 МОм
• Совместим с осциллографами, которые автоматически определяют затухание пробника
• Может быть скомпенсирован для использования с приборами с входной емкостью от 14 до 25 пФ

Пассивные пробники являются стандартными пробниками, поставляемыми с большинством осциллографов. Типичные пассивные пробники обеспечивают затухание 10:1 и имеют высокое входное сопротивление 10 МОм. Это высокое входное сопротивление означает, что пассивные пробники являются идеальным инструментом для низкочастотных сигналов, поскольку нагрузка на цепь на этих частотах минимизирована. Пассивные пробники рассчитаны на напряжение не менее 400 В, некоторые до 600 В. Пассивные пробники Teledyne LeCroy оснащены штырем аттенюации, который сообщает осциллографу о необходимости масштабировать формы сигналов автоматически, не требуя ввода данных пользователем.

Каждый пассивный пробник рекомендуется для определенного осциллографа, использование правильного пассивного пробника с правильным осциллографом означает, что пробник будет правильно скомпенсирован по всей полосе пропускания. Использование пробников с другим осциллографом позволит вам компенсировать только низкие частоты.

Teledyne LeCroy PP025 — это пассивный высокоомный пробник осциллографа напряжения, разработанный и откалиброванный для использования с осциллографами общего назначения с входным сопротивлением 1 МОм и может быть скомпенсирован для использования с приборами с входной емкостью от 14 до 25 пФ. Он совместим с осциллографами, которые автоматически определяют затухание зонда и соответствующим образом корректируют свои показания.

Компенсация зонда

Для обеспечения точности амплитуды измеряемой формы сигнала необходима правильная компенсация зонда путем согласования зонда с входной емкостью осциллографа. Компенсацию следует настраивать всякий раз, когда зонд подключается к осциллографам или передается между ними.

Низкая частота

Высокая частота

Перекомпенсированные, правильные и недокомпенсированные формы сигналов
