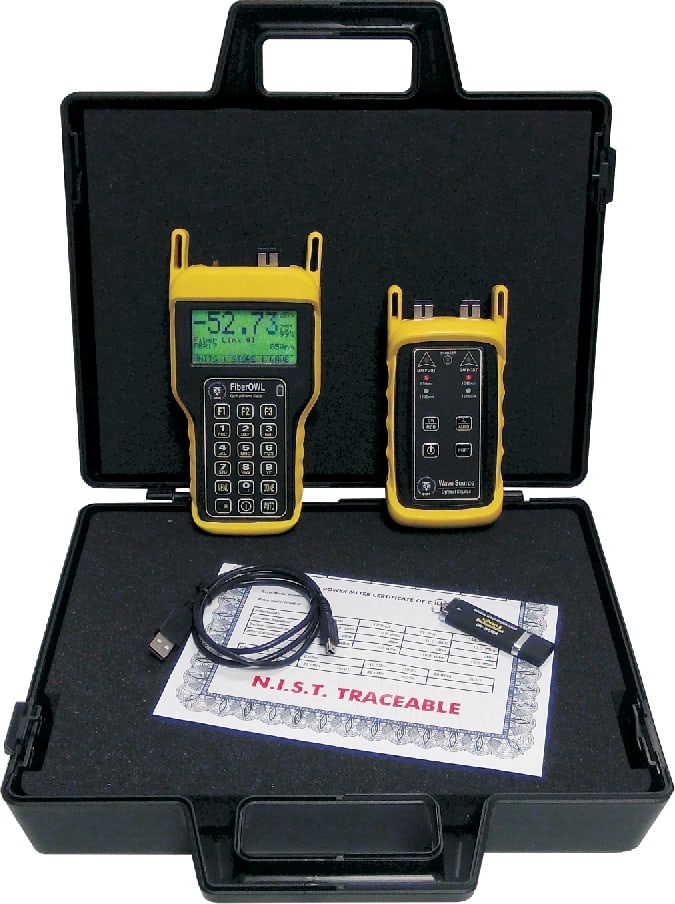

OWL KIT-M2-WSMDSDST Micro OWL 2 / WaveSource Quad MM/SM комплект для автоматического тестирования, разъем ST

Описание .da-ilf-gsep{ background-color: #1E90FF, align:center} .da-ilf-gsep h3{ color: #FFF !important, } .da-popup-img { margin: 70px auto, padding: 20px, background: #fff, border-radius: 5px, width: 50%, position: relative, transition: all 0.5s ease-in-out, max-width: 800px, } .da-popup-img h2 { margin-top: 0, color: #333, font-size:14px, } .da-popup-img .da-close { position: absolute, top: 0px, right: 10px, transition: none, font-size: 30px, font-weight: bold, text-decoration: none, color: #333, } .da-popup-img .da-close:hover { color: #888888, } .da-popup-img .da-content { max-height: 30%, overflow: auto, } .da-sm-img{ box-shadow: 1px 2px 3px #eeeeee, border-radius: 5px, } .da-sm-img:hover{ box-shadow: 1px 1px 2px 1px #aaa, transition: all 0.5s ease-in-out, } .da-img { max-width: 100%, height: auto, margin: auto, } .da-overlay { position: fixed, top: 0, bottom: 0, left: 0, right: 0, background: rgba(0, 0, 0, 0.7), transition: opacity 50ms, visible: hidden, opacity: 0, z-index: 1000, } .da-overlay:target {visibility: visible, opacity: 1, } OWL KIT-M2-WSMDSDST Micro OWL 2 / WaveSource Quad MM/SM Auto-Test Kit, разъем ST
Micro OWL 2/WaveSource Quad Test Kit ×

Поддерживаемые стандарты кабелей:

• EIA/TIA 568-B/C, ISO/IEC 11801
• 10-Gigabit Ethernet
• 1000Base-SX, 1000Base-LX
• 100Base-FX, 10Base-FB
• 10Base-FL, FDDI
• ATM-155, ATM-622
• Fiber Channel
• Token Ring
• Также поддерживает 2 определяемых пользователем стандарта

Многие заявки на волоконно-оптические сети и запросы на котировки (RFQ) ссылаются на стандарты кабельных соединений, чтобы указать набор рекомендаций (например, длину волокна), которым должен следовать установщик сети во время установки сети. Соблюдение таких стандартов призвано обеспечить качество установки и гарантировать, что сеть будет работать так, как было задумано. Процесс тестирования сетевой установки для обеспечения ее соответствия указанным стандартам называется сертификацией и часто требует печатной документации в качестве доказательства соответствия стандартам.

Тестовый комплект Micro OWL 2 / Laser OWL содержит инструменты, необходимые для сертификации одномодовых волоконно-оптических сетей по множеству популярных стандартов кабельных соединений, включая два настраиваемых пользователем стандарта.

Оптический измеритель мощности Micro OWL 2 готов к многомодовым и одномодовым сетям и содержит удобный мастер оптоволоконной связи, который выполняет расчет бюджета линии связи и устанавливает опорное значение с использованием характеристик линии связи. Этот опорный показатель является порогом PASS/FAIL и рассчитывается по выбранному стандарту. Можно сохранить до 1000 волоконных трасс и загрузить их на ПК для создания отчетов с помощью нашего программного обеспечения OWL Reporter. Его универсальный порт позволяет подключаться к ST, SC и FC, а также включает в себя универсальный порт 1,25 мм для подключения к разъемам LC, MU и другим разъемам SFF. Общие характеристики

×
Общие характеристики – ЖК-ДИСПЛЕЙ На приведенном ниже экране отображается информация о снятии показаний мощности. В этом руководстве мы будем называть этот экран НЕМЕДЛЕННЫМ РЕЖИМОМ. ×

Волоконно-оптический источник света WaveSource Quad содержит все четыре популярные стандартные длины волн в одном устройстве, разработанном для точного тестирования и сертификации многомодовых (850 нм и 1300 нм) и одномодовых (1310 нм и 1550 нм) сети. Его четырехволновые выходы стабилизированы по температуре для точных измерений. Доступны два варианта разъемов: ST или SC. Функциональное описание

Подключения

Индикаторные выводы

Источник света WaveSource ×
Кнопки
7. Кнопка CW / MOD. – нажатие этой кнопки переключает источник между CW (непрерывная волна) и MOD. (модулированный) режим.
8. Кнопка ON / OFF – Нажатие этой кнопки, когда источник выключен, включит его. Удержание этой кнопки, когда источник включен, выключит его. 9. Кнопка AUTO – Нажатие этой кнопки переключает устройство между длинами волн в выбранном порту, когда в одном порту есть две длины волн. Удержание этой кнопки переведет источник в режим AUTO, в котором источник автоматически переключает длины волн для автоматического тестирования двух длин волн. 10. Кнопка MM / SM – Нажатие этой кнопки переключает источник между портами, обычно MM (многомодовый) и SM (одномодовый). Обычно 81 будет многомодовым, а 82 – одномодовым, однако могут быть доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.
