Поддерживаемые стандарты кабельных систем:

  • EIA/TIA 568
  • ISO/IEC 11801
  • 10-Gig Ethernet
  • 1000Base-SX/LX
  • 100Base-FX
  • 10Base-FB/FL
  • FDDI
  • ATM-155/622
  • Fiber Channel
  • Token Ring

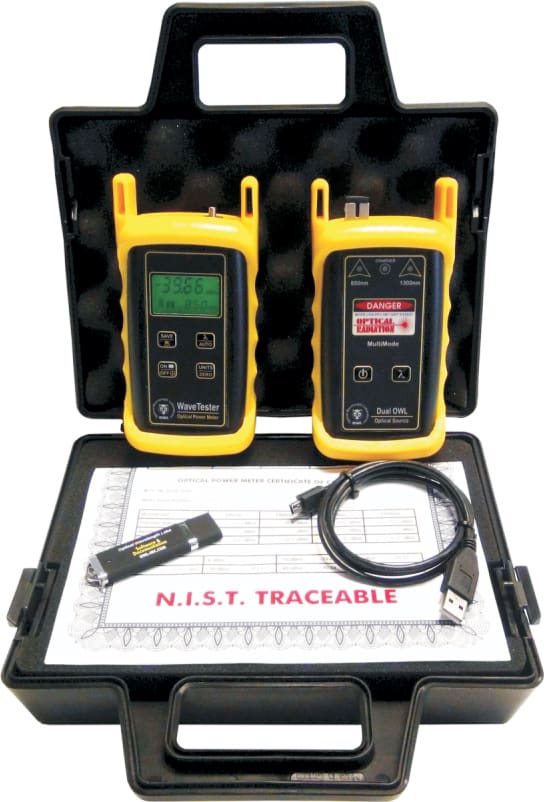

Тестовый комплект Micro OWL 2 / WaveSource MM / VFL

Во многих предложениях по оптоволоконным сетям и запросах на расценки (RFQ) приводятся ссылки на стандарты кабельных соединений для указания набора рекомендаций (например, длины волокна), которым должен следовать установщик сети во время установки сети. Соблюдение таких стандартов призвано обеспечить качество установки и гарантировать, что сеть будет работать так, как было спроектировано.

Процесс тестирования сетевой установки для обеспечения ее соответствия указанным стандартам называется сертификацией и часто требует печатной документации в качестве доказательства соответствия стандартам.

Измеритель оптической мощности Micro OWL 2 готов к работе с многомодовыми и одномодовыми кабелями и содержит удобный мастер оптоволоконной связи, который выполняет расчет бюджета линии связи и устанавливает опорное значение с использованием характеристик линии связи. Эта опорная величина является порогом PASS/FAIL и рассчитывается по выбранному стандарту. Можно сохранить до 1000 волоконных трасс и загрузить их на ПК для создания отчетов с помощью нашего программного обеспечения OWL Reporter. Его универсальный порт позволяет подключаться к ST, SC и FC, а также включает в себя универсальный порт 1,25 мм для подключения к разъемам LC, MU и другим разъемам SFF.

Общие характеристики

  • Универсальный порт разъема 2,5 мм — подходит для многих популярных разъемов с наконечниками 2,5 мм, включая ST, SC и FC. Также в комплект входит универсальный адаптер 1,25 мм (для подключения к разъемам LC, MU и другим разъемам SFF).
  • USB-порт загрузки — загружает сохраненные данные на ПК с помощью входящего в комплект USB-кабеля загрузки.
  • Порт зарядного устройства / порт VFL и светодиодный индикатор — позволяют заряжать перезаряжаемые 9-вольтовые батареи, а также работать от настенной розетки (трансформатор постоянного тока 9 В и перезаряжаемая 9-вольтовая батарея не входят в комплект).

    НЕ ИСПОЛЬЗУЙТЕ ПОРТ ЗАРЯДКИ БАТАРЕИ С НЕПЕРЕЗАРЯЖАЕМЫМИ БАТАРЕЯМИ, ТАК КАК ЭТО МОЖЕТ ПОТЕНЦИАЛЬНО НАНЕСТИ ВРЕД УСТРОЙСТВУ И/ИЛИ ПОЛЬЗОВАТЕЛЮ.

  • ЖК-дисплей — отображает уровни оптической мощности/потерь, единицы мощности, температуру, срок службы батареи, длину волны и информацию об идентификаторе цепи.
  • Функциональные клавиши активируют определенные опции меню, показанные в нижней части ЖК-дисплея Micro OWL 2 дисплей
  • Позволяет пользователю вводить буквенно-цифровые данные, а также активировать определенные опции меню
  • Позволяет пользователю входить в ГЛАВНОЕ МЕНЮ
  • Находясь в системе меню, возвращает пользователя на один уровень меню, во время ввода данных вводит ввод данных и отправляет пользователя на следующий экран
  • Включает и выключает подсветку
  • Включает и выключает устройство



    • Общие характеристики оптоволоконного измерителя мощности OWL 4 BOLT ×
    Общие характеристики – ЖК-ДИСПЛЕЙ На приведенном ниже экране отображается информация о снятии показаний мощности. В этом руководстве мы будем называть этот экран НЕМЕДЛЕННЫМ РЕЖИМОМ.
    Дисплей оптоволоконного измерителя мощности OWL 4 BOLT ×

  • ПОКАЗАНИЯ МОЩНОСТИ – показывает количество оптической мощности, получаемой фотодетектором, на основе типа отображаемых в данный момент единиц мощности. «UNDER» означает, что нет измеряемой оптической мощности, а «OVER» означает, что детектор «ослеплен» слишком большой оптической мощностью.
  • ЕДИНИЦЫ МОЩНОСТИ – показывает единицы мощности, которые отображаются в данный момент.
    дБм – оптическая мощность в децибелах относительно милливатт оптической энергии.
    дБ – оптическая мощность в децибелах относительно ранее установленного оптического эталона, также известного как оптические потери.
    мкВт – оптическая мощность в микро- (мкВт) или милливаттах (мВт).


  • ОБНАРУЖЕНИЕ ТОНА – показывает «Гц», если измеритель обнаруживает модулированный сигнал.
  • ТЕМПЕРАТУРА – показывает текущую температуру в градусах (можно выбрать по Фаренгейту или Цельсию).
  • СРОК СЛУЖБЫ БАТАРЕИ – показывает процентное количество оставшегося заряда батареи, мигает при низком уровне заряда батареи.
  • НАЗВАНИЕ СВЯЗИ – показывает имя текущей загруженной волоконно-оптической линии связи. (только в режиме CERTIFICATION METER)
  • FIBER RUN – показывает текущую информацию о волокне (только в режиме CERTIFICATION METER)
    FBR: – настраиваемое пользователем описательное имя волокна
    123 – автоматически увеличивающийся номер волокна (от 1 до 999)

  • МЕНЮ ПАРАМЕТРОВ ФУНКЦИЙ – функции, соответствующие функциональным клавишам на клавиатуре, параметры в этом меню будут меняться в соответствии с текущей функцией
  • ИЗМЕРИТЕЛЬ МОЩНОСТИ ДЛИНА ВОЛНЫ – показывает текущую выбранную длину волны (список длин волн см. в приложении в конце данного руководства), также будет переключаться между длиной волны и «АВТО» при установке на автоматическое определение длины волны

    • WaveSource MM/VFL – это многомодовый источник света. Его двухволновые выходы (850 нм и 1300 нм) стабилизированы по температуре для точных измерений. Визуальный локатор неисправностей также включен для визуального обнаружения неисправностей на ближнем конце и визуальной идентификации волокна. Доступны два варианта разъемов (ST или SC).

    Функциональное описание

    Подключения

  • Оптический разъем – этот порт обычно является разъемом ST или SC и может содержать источник с одной или двумя длинами волн. Доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.

  • Порт зарядки аккумулятора – если в WaveSource используются перезаряжаемые 9-вольтовые аккумуляторы, порт зарядки аккумулятора используется для их перезарядки при использовании с одобренным настенным трансформатором.

    ПРИМЕЧАНИЕ: НЕ ИСПОЛЬЗУЙТЕ ПОРТ ЗАРЯДКИ АККУМУЛЯТОРА С НЕПЕРЕЗАРЯЖАЕМЫМИ АККУМУЛЯТОРАМИ. СУЩЕСТВУЕТ ПОТЕНЦИАЛ ВЗРЫВА И МОЖЕТ БЫТЬ ПРИЧИНЕН ПОВРЕЖДЕНИЙ УСТРОЙСТВУ И/ИЛИ ПОЛЬЗОВАТЕЛЮ.

  • Оптический разъем – этот порт обычно будет разъемом ST, SC или FC и может вмещать одно- или двухволновой источник. Доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.




    • Источник света WaveSource ×
    Индикаторные светодиоды

  • Светодиод выбора длины волны (81) — этот светодиод будет иметь вид или в зависимости от выбранной длины волны.
  • Светодиод зарядного устройства аккумулятора — этот светодиод будет загораться, когда используется порт зарядки аккумулятора.
  • Светодиод выбора длины волны (82) — этот светодиод будет иметь вид или в зависимости от выбранной длины волны.

    • Кнопки

  • Кнопка CW / MOD. – Нажатие этой кнопки переключает источник между режимами CW (непрерывная волна) и MOD. (модулированная).
  • Кнопка ON / OFF – Нажатие этой кнопки, когда источник выключен, включает его. Удерживание этой кнопки, когда источник включен, выключает его.
  • Кнопка AUTO – Нажатие этой кнопки переключает устройство между длинами волн в выбранном порту, когда в одном порту есть две длины волн. Удерживание этой кнопки переведет источник в режим AUTO, в котором источник автоматически переключает длины волн для автоматического тестирования двух длин волн.
  • . Кнопка MM / SM – нажатие этой кнопки переключает источник между портами, обычно MM (многомодовый) и SM (одномодовый). Обычно 81 будет многомодовым, а 82 – одномодовым, однако могут быть доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.
