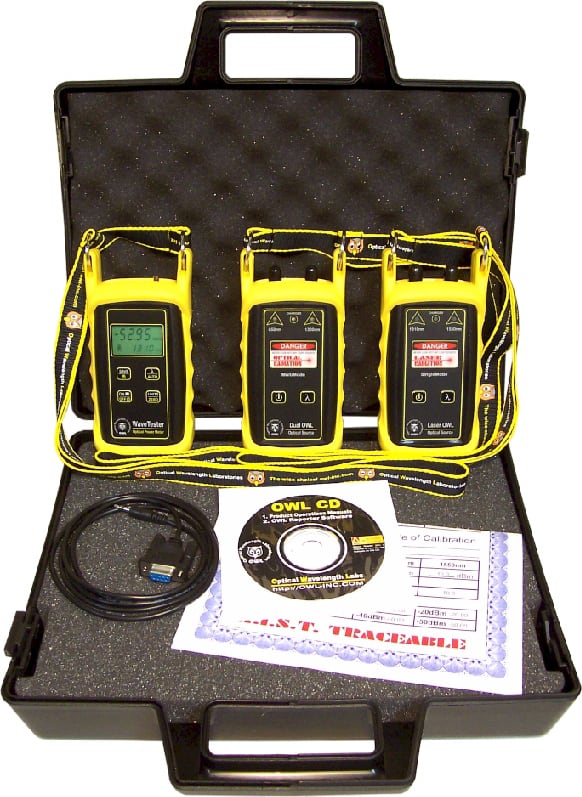

  • OWL KIT-FO4B-WSMDxx Комплект для автоматического тестирования волоконно-оптического кабеля OWL 4 BOLT / WaveSource MM

Описание OWL KIT-FO4B-WSMDxx Комплект для автоматического тестирования оптоволокна OWL 4 BOLT / WaveSource MM

  • Встроенный мастер потерь для расчета максимально допустимых значений потерь (бюджета линии связи)
  • USB-интерфейс для непрерывной регистрации данных, печати отчетов или загрузки данных
  • Программное обеспечение OWL Reporter для печати форматированных отчетов о сертификации оптоволокна
  • Абсолютный или относительный режим для мгновенного предоставления результатов «прошел/не прошел»
  • Выборочный просмотр, удаление или повторная выборка точек данных

Многие заявки на оптоволоконные сети и запросы на расценки (RFQ) ссылаются на стандарты кабельных соединений для указания набора рекомендаций (например, длины волокна), которым должен следовать установщик сети во время установки сети. Соблюдение таких стандартов призвано обеспечить качество установки и гарантировать, что сеть будет работать так, как было спроектировано. Процесс тестирования сетевой установки для обеспечения ее соответствия указанным стандартам называется сертификацией и часто требует печатной документации в качестве доказательства соответствия стандартам.

Тестовый комплект Fiber OWL 4 BOLT MM содержит инструменты, необходимые для сертификации оптоволоконных линий связи по множеству популярных стандартов кабельных соединений в одномодовых и многомодовых сетях.

Оптический измеритель мощности Fiber OWL 4 BOLT готов к многомодовым и одномодовым сетям и содержит удобный мастер оптоволоконной связи, который выполняет расчет бюджета линии связи (включая интегрированное тестирование длины оптоволоконной линии связи) и устанавливает опорное значение с использованием характеристик линии связи. Этот опорный показатель является порогом PASS/FAIL и рассчитывается по выбранному стандарту. Можно сохранить до 1000 волоконных трасс, а затем загрузить их на ПК для создания отчетов с помощью нашего программного обеспечения OWL Reporter.

Он также включает интеллектуальные автоматизированные функции тестирования, такие как автоматическое сохранение двух длин волн и автоматическое распознавание длины волны, что сокращает время тестирования и человеческие ошибки.









Общие характеристики

  • Универсальный порт разъема 2,5 мм — подходит для многих популярных разъемов с наконечниками 2,5 мм, включая ST, SC и FC. Также в комплект входит универсальный адаптерный колпачок 1,25 мм (для подключения к разъемам LC, MU и другим разъемам SFF).
  • Последовательный порт загрузки USB — загружает сохраненные данные на ПК с помощью прилагаемого кабеля загрузки USB. Также используется для зарядки перезаряжаемых батарей (не входят в комплект).
  • Порт источника света — по умолчанию содержит лазерный источник 1310 нм для использования при циклическом измерении длины. При желании этот порт может содержать прецизионный визуальный локатор неисправностей.
  • ЖК-дисплей — показывает уровни оптической мощности/потерь, единицы мощности, температуру, срок службы батареи, длину волны и информацию об идентификаторе цепи.
  • Функциональные клавиши активируют определенные опции меню, отображаемые в нижней части ЖК-дисплея Fiber OWL 4
  • Позволяет пользователю вводить буквенно-цифровые данные, а также активировать определенные опции меню
  • Активирует ГЛАВНОЕ МЕНЮ
  • В системе меню возвращает пользователя на один уровень меню, во время ввода данных вводит ввод данных и отправляет пользователя на следующий экран
  • Активирует меню источника света
  • Включает и выключает устройство. Также переключает состояние подсветки, когда устройство включено.
  • Включает и выключает режим AUTO. Режим AUTO позволяет Fiber OWL 4 автоматически переключать длины волн при использовании с автоматически переключающимися источниками света OWL
  • Светится, когда активно зарядное устройство

    • Волоконно-оптический источник света WaveSource MM предназначен для точного тестирования и сертификации многомодовых (850 нм и 1300 нм) сетей. Его двухволновые выходы стабилизированы по температуре для точных измерений.

    WaveSource MM имеет встроенный протокол автоматического переключения длины волны, предназначенный для синхронизации длины волны Fiber OWL 4 BOLT с текущей выходной длиной волны. Доступны три варианта разъема (ST, SC и FC), и его можно модернизировать для включения одномодовых источников 1310 и 1550 нм.

    Функциональное описание

  • Оптический разъем – этот порт обычно будет разъемом ST или SC и может вмещать одно- или двухволновой источник. Доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.
  • Порт зарядки аккумулятора – если в WaveSource используются перезаряжаемые 9-вольтовые аккумуляторы, порт зарядки аккумулятора используется для их перезарядки при использовании с одобренным настенным трансформатором. ПРИМЕЧАНИЕ: НЕ ИСПОЛЬЗУЙТЕ ПОРТ ЗАРЯДКИ АККУМУЛЯТОРА С НЕПЕРЕЗАРЯЖАЕМЫМИ АККУМУЛЯТОРАМИ. СУЩЕСТВУЕТ ПОТЕНЦИАЛ ВЗРЫВА, И МОЖЕТ БЫТЬ ПРИЧИНЕНО ПОВРЕЖДЕНИЕ УСТРОЙСТВА И/ИЛИ ПОЛЬЗОВАТЕЛЯ.
  • Оптический разъем – этот порт обычно будет разъемом ST, SC или FC и может вмещать одно- или двухволновой источник. Доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.
  • Светодиод выбора длины волны (81) – этот светодиод будет или в зависимости от выбранной длины волны.
  • Светодиод зарядного устройства аккумулятора – этот светодиод будет загораться, когда используется порт зарядки аккумулятора.
  • Светодиод выбора длины волны (82) – этот светодиод будет или в зависимости от выбранной длины волны.
  • Кнопка CW / MOD. – нажатие этой кнопки переключает источник между CW (непрерывная волна) и MOD. (модулированный) режим.
  • Кнопка ON / OFF – Нажатие этой кнопки, когда источник выключен, включит его. Удержание этой кнопки, когда источник включен, выключит его.
  • Кнопка AUTO – Нажатие этой кнопки переключает устройство между длинами волн в выбранном порту, когда в одном порту есть две длины волн. Удержание этой кнопки переведет источник в режим AUTO, в котором источник автоматически переключает длины волн для автоматического тестирования на двух длинах волн.
  • Кнопка MM / SM – Нажатие этой кнопки переключает источник между портами, обычно MM (многомодовый) и SM (одномодовый). Обычно 81 будет многомодовым, а 82 – одномодовым, однако могут быть доступны и другие варианты. Полный список конфигураций WaveSource см. в разделе в конце этого руководства.
