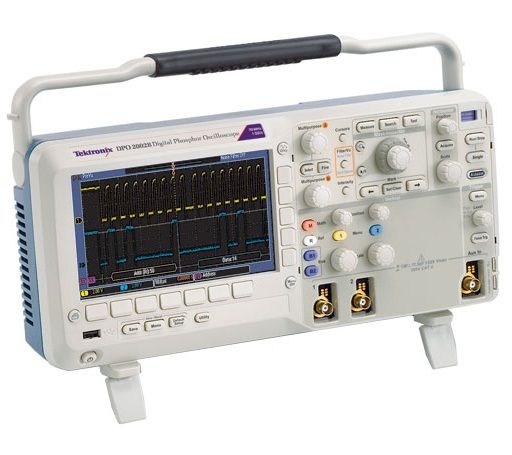

Осциллограф с цифровым люминофором (DPO) Tektronix DPO2012

Текущая модель осциллографа обеспечивает производительность и инструменты, необходимые для визуализации сигналов и быстрого поиска ответов. Серия DPO2000 — это первые осциллографы, обеспечивающие полезную длину записи 1 млн точек на всех каналах, опции последовательного запуска и анализа декодирования.

Характеристики:

• Полоса пропускания: 100 МГц
• Каналы: 2
• Частота дискретизации: 1 Гвыб/с на всех каналах
• Длина записи: 1 мегаточка на всех каналах
• Максимальная скорость захвата сигнала: 5000 wfm/s
• Набор расширенных триггеров:

Запуск по последовательной шине и декодирование:

• Параметры последовательного запуска, декодирования и анализа I2C, SPI, CAN, LIN и RS-232/422/485/UART

Простые в использовании функции:

• Элементы управления Wave Inspector® обеспечивают удобную навигацию и автоматический поиск данных сигнала.
• Переменный фильтр нижних частот FilterVu™ позволяет удалять нежелательный сигнальный шум, сохраняя при этом захват высокочастотных событий.
• 29 автоматических измерений и анализ БПФ для упрощения анализа формы волны.
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники для автоматического масштабирования и единиц измерения.
• Широкоэкранный цветной ЖК-дисплей TFT 7 дюймов (180 мм).
• Хост-порт USB 2.0 на передней панели для быстрого и удобного хранения данных.
• Порт USB 2.0 на задней панели для простого подключения к ПК или печати на принтере, совместимом с PictBridge®.
• Plug and Play для подключения к ПК и программных решений для анализа.

Навигация и поиск в Wave Inspector

Длина записи, одна из ключевых характеристик осциллографа, – это количество выборок, которые он может оцифровать и сохранить за один раз. Чем больше длина записи, тем больше временной интервал, который вы можете зафиксировать с высоким временным разрешением.

Серия Tektronix MSO/DPO2000 меняет представления о работе с записями большой длины благодаря следующим инновационным элементам управления Wave Inspector:

Масштабирование/Панорамирование:

Специальная двухъярусная передняя панель управления обеспечивает интуитивно понятное управление масштабированием и панорамированием.

Воспроизведение/пауза:

Специальная кнопка воспроизведения/паузы на передней панели автоматически прокручивает осциллограмму на дисплее.

Метки пользователя:

Нажмите кнопку Set Mark на передней панели, чтобы оставить одну или несколько «закладок» на осциллограмме.

Поисковые метки:

Автоматический поиск осциллограмм позволяет выполнять поиск в длительном сборе данных на основе заданных пользователем критериев.

Последовательный запуск и анализ:

Одним из наиболее распространенных приложений, требующих большой длины записи, является последовательный анализ данных при проектировании встроенных систем.

Bus Display:

Обеспечивает более высокий уровень комбинированного представления отдельных сигналов, которые составляют вашу шину.

Последовательный запуск:

Запуск по содержимому пакета на популярных последовательных интерфейсах.

Декодирование шины:

Осциллограф будет декодировать каждый пакет на шине и отображать значение в различных форматах.

Таблица событий:

Вы можете просматривать все захваченные пакеты в табличном представлении.

Поиск:

Можно настроить автоматический поиск в собранных данных по заданным пользователем критериям.

Подключение к ПК и USB-накопитель данных

Обеспечивают гибкость передачи данных благодаря стандартным USB-портам хоста и устройств.

TekVPI® Probing

TekVPI Probing интерфейс устанавливает стандарт простоты использования при зондировании.

Технические характеристики:
